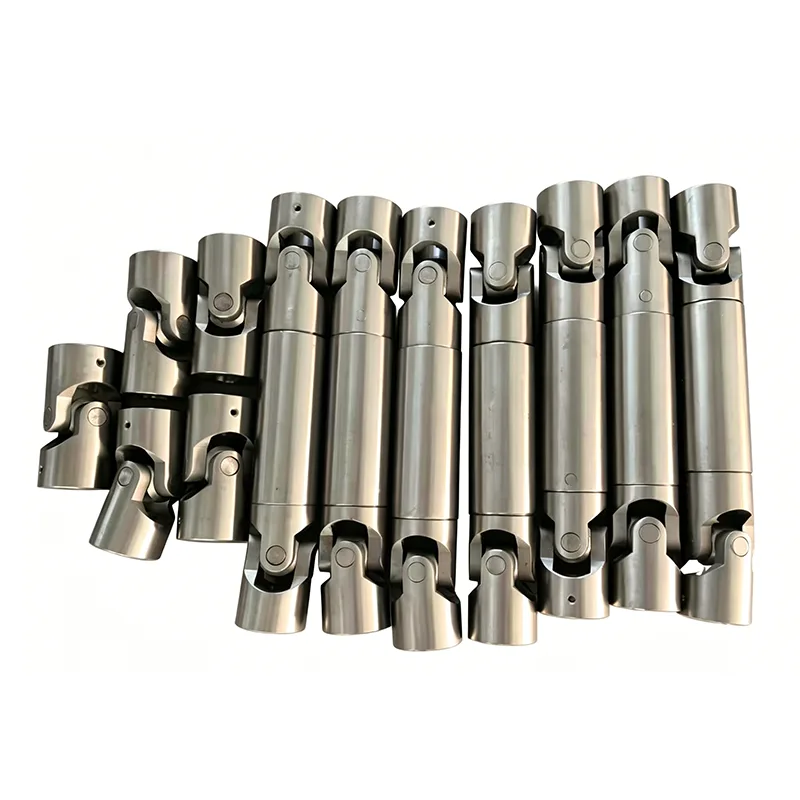

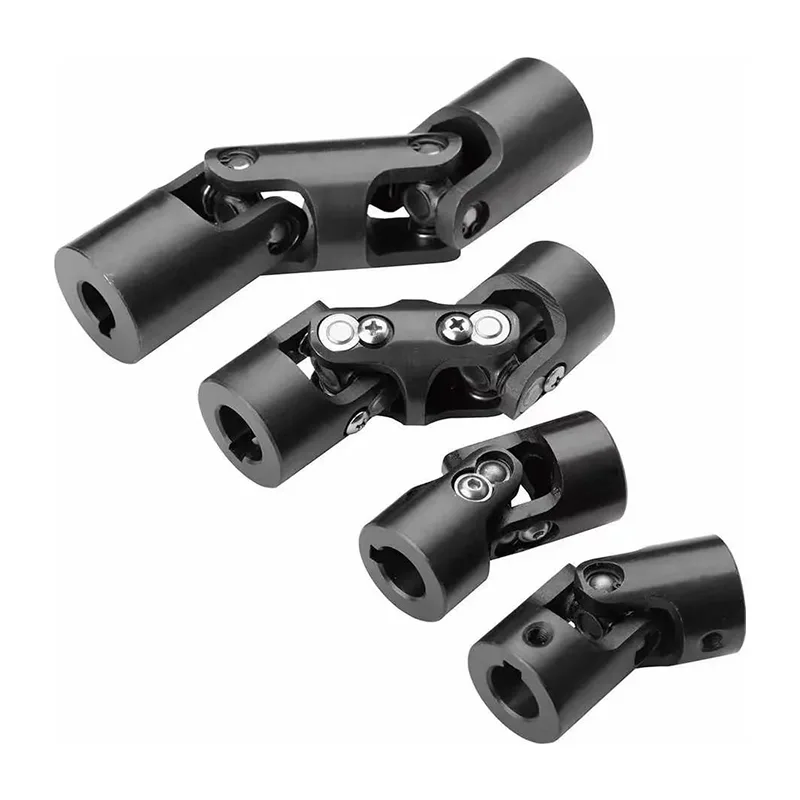

Ei-teleskooppinen yleisnivel

Ei-teleskooppinen yleisnivel on puhdas kulmaa kompensoiva voimansiirtokomponentti, joka eroaa teleskooppisista yleisnivelistä. Siinä ei ole aksiaalista laajennustoimintoa, ja se on erityisesti suunniteltu ratkaisemaan kahden akselin kohdistusvirheitä ja ei-koaksiaalista voimansiirtoa laitteistossa. Mekaanisen voimansiirtojärjestelmän peruskomponenttina tämä tuote luottaa tarkaan saranarakenteeseen vakaan ja tehokkaan voimansiirron saavuttamiseksi laitteissa, joissa on kiinteä asennusväli eikä aksiaalisen siirtymän säätöä tarvita.

Tehtaamme tarjoaa täydellisen tuotevalikoiman, joka kattaa yksiosaiset, kaksiosaiset ja pikalukitusrakenteet sekä kaksi liukulaakeri- ja neulalaakerikokoonpanoa, jotka vastaavat erilaisia ​​ylänopeusrajoja. Se voidaan sovittaa enintään 4000 r/min nopeuteen suuria nopeuksia varten. Samalla se tukee useita erittäin tarkkoja akselin reikien mukautuksia, mikä tekee siitä suositellun voimansiirtokomponentin standardoiduissa yleisissä rakennuskoneissa.

1.Sopii kaikkiin yleisen suunnittelun sovelluksiin, maksiminopeuteen 4000 min⁻¹

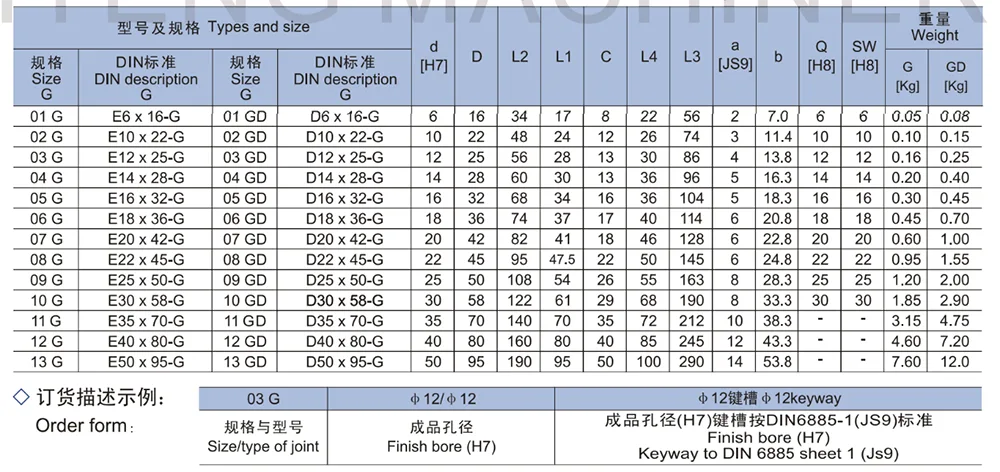

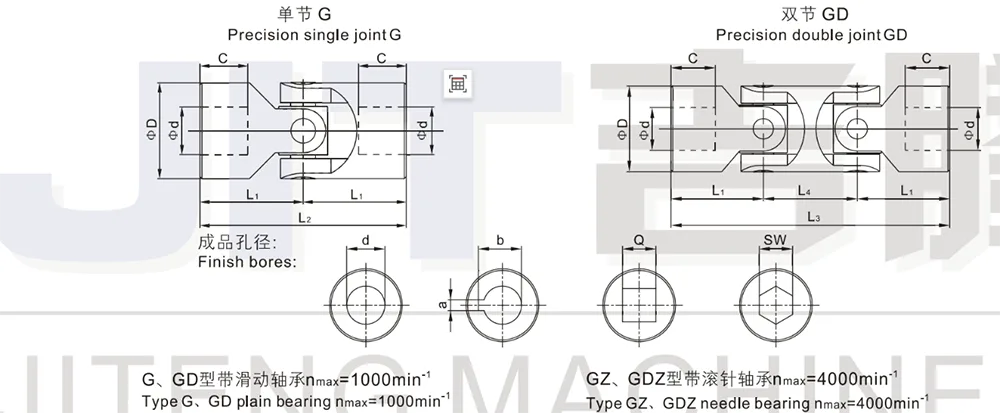

2. Tyypin G tarkkuusyksittäisliitos Tyypin GD tarkkuuskaksoisliitos

3. Maksimi nivelkulma 45° jokaiselle nivelelle

4. Saatavana viimeistelyreiällä H7 - pyynnöstä kiilauralla, kuusioreiällä tai neliömäisellä reiällä

5. Tyyppi G GD (liukulaakeri) Laakerit suunniteltu nmax= 1000 min⁻¹

6. Tyyppi GZ、GDZ (neulalaakeri) Laakerit suunniteltu nmax= 4000 min⁻¹

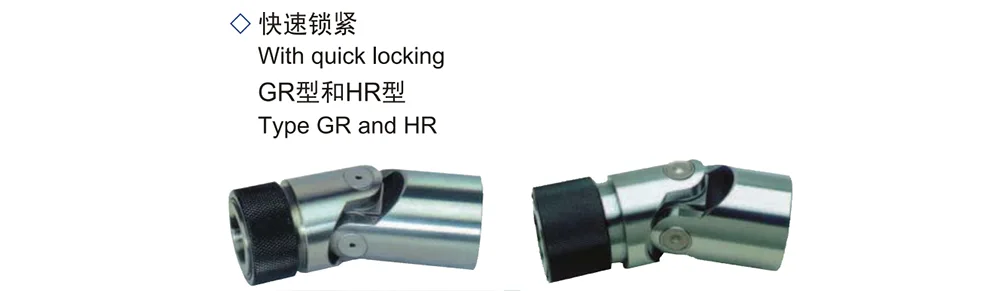

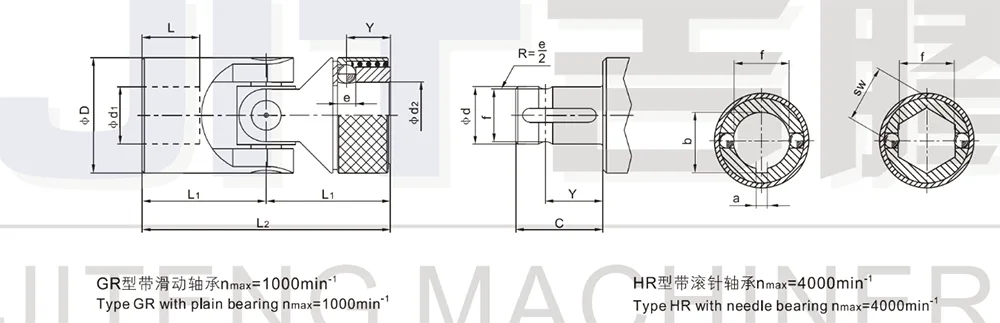

1. Tarkka yksittäinen nivel pikalukolla (irrotettava)

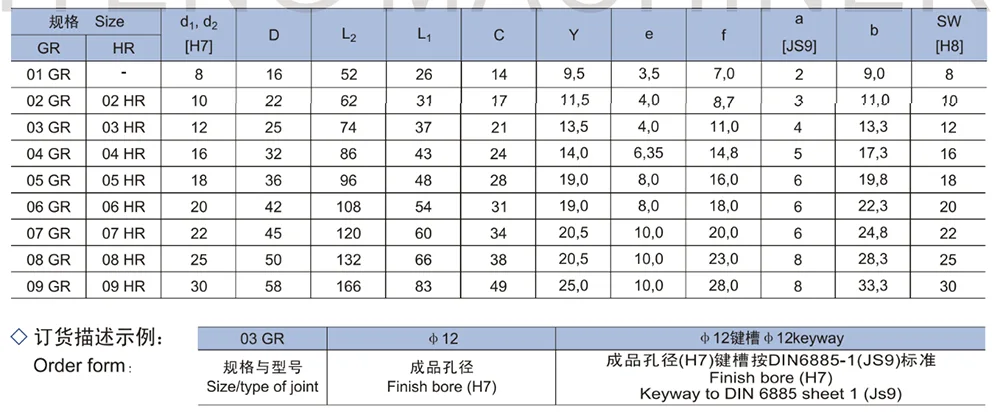

2. Tyyppi GR liukulaakerilla nmax= 1000 min⁻¹

3. Tyyppi HR neulalaakerilla nmax.= 4000 min⁻¹

4. Suurin nivelkulma 45°

5. Pikalukitus (d₂) saatavana vain H7-reiällä ja kiilauralla DIN 6885 arkkiin 1 - JS9 tai kuusikulmainen reikä

Sovellusskenaario

- Yleiset rakennuskoneiden laitteet: Ei-teleskooppinen yleisnivel voi olla yhteensopiva useiden tavanomaisten rakennuskoneiden voimansiirtojärjestelmien kanssa ja toimii vakaasti olosuhteissa, joissa asennusväli on kiinteä eikä aksiaalista siirtymän kompensointia tarvita.

- Keski- ja hidasnopeuksinen perinteinen voimansiirtolaitteisto: Liukulaakerimalli soveltuu laitteisiin, joissa on keski- ja alhainen nopeus 1000 r/min sisällä, toimii tasaisesti, kestävä ja sopii pitkäaikaiseen jatkuvaan tavanomaiseen käyttöön.

- Nopeat tarkkuusvaihteistolaitteet: Neularullalaakerimalli voi täyttää 4000 rpm:n nopean toiminnan vaatimukset, ja se sopii tarkkuus- ja nopeiden automatisoitujen laitteiden siirtoskenaarioihin.

- Nopeaa purkamista ja kokoonpanoa vaativat laitteet: Pikapurkulukitussarja sopii tuotantolinjoille ja tukilaitteisiin, jotka vaativat jatkuvaa huoltoa ja purkamista, mikä parantaa tehokkaasti kunnossapidon tehokkuutta.

FAQ

Q1: Voiko kiinteä yleisnivel kompensoida aksiaalista siirtymää?

A1: Ei-teleskooppinen yleisnivel on ei-pidennettävä kiinteä rakenne. Se tukee vain kulmapoikkeaman kompensointia, eikä siinä ole aksiaalista laajennustoimintoa. Se soveltuu vain työolosuhteisiin, joissa laitteen akseliväli on kiinteä eikä aksiaalista liikettä ole.

Q2: Kuinka valita liukulaakerien ja neularullalaakereiden tyyppi?

A2: Valitse G-, GD- ja GR-tyyppiset liukulaakerit keskisuurissa ja hitaissa sovelluksissa normaaleissa kuormitusolosuhteissa 1000 r/min sisällä; nopeille siirtoskenaarioille alueella 1000 - 4000 r/min, valitse mieluiten GZ-, GDZ- ja HR-tyyppiset neularullalaakerit.

Q3: Tukeeko pikakiinnitys minkä tahansa reiän mukauttamista?

A3: Se ei tue epätyypillistä räätälöintiä. Pikakiinnitysrakenne on yhteensopiva vain H7-standardin reikien, DIN-standardin litteän avaimen aukkojen tai kuusikulmaisten reikien kanssa, mikä varmistaa lukitustarkkuuden ja rakenteen vakauden.

Q4: Kuinka voimme erottaa yksi- ja kaksiniveliset yleisnivelet niiden käyttöskenaarioiden perusteella?

A4: Yksiliitosrakenne on kompakti ja sopii pieniin kulmiin; kaksoisliitos mahtuu suurempiin kokonaiskulmapoikkeamiin ja soveltuu monimutkaisiin tilasiirtoasetelmiin.

Miksi valita Jiteng?

Paikallisena alkuperätehtaana Kiinassa Jiteng suorittaa itsenäisesti ei-teleskooppisten yleisnivelten tarkan käsittelyn, kokoonpanon ja tarkastuksen noudattaen tiukasti teollisia standardeja varmistaakseen tuotteiden laadun ja vakauden.

- Täysi mallivalikoima: Tehtaalla on aina varastossa useita malleja, mukaan lukien nopeat ja hitaat mallit, yksi- ja kaksiosaiset sekä nopeasti purettavat mallit. Ulkopuolisia hankintoja ei tarvita, ja kaikki voimansiirron komponentit voidaan varustaa kokonaan yhdessä vaiheessa.

- Erittäin tarkka räätälöintimahdollisuus: Tukee H7-tarkkuusreikiä, kansallisia standardikiilauria ja erityisiä reikien räätälöintiä. Prosessointitoleranssit ovat tiukasti valvottuja, mikä tekee tuotteista erittäin vaihdettavia ja erittäin yhteensopivia asennusta varten.

- Työolojen parametrien tiukka tarkastus: Jokainen yksikkö tarkastetaan yksitellen nopeusrajoitusten, saranoiden kulmien ja sovitustarkkuuden suhteen, jotta varmistetaan vakaa toiminta sekä suurella että alhaisella nopeudella ilman tärinää tai epänormaalia kulumista.

- Ammattimainen valinta- ja toimituspalvelut: Pystyy täsmäämään mallit asiakkaan laitenopeuden, kulman ja asennustavan perusteella. Yleisiä malleja on saatavana suoratoimitukseen, ja epästandardit tekniset tiedot voidaan nopeasti mukauttaa ja toimittaa.
