Vaihteiston vääntömomentin rajoitin

Kun laite kohtaa jumiutumisen, materiaalin juuttumisen, iskukuormituksen tai äkillisen ylikuormituksen käytön aikana, vaihteiston momentinrajoitin luistaa välittömästi vapauttaen ylikuormitusmomentin ja irrottaakseen käyttölaitteen. Tämä suojaa tehokkaasti vaihteiston hammaspyöriä, vetoakseleita, laakereita ja koko voimansiirtorakennetta eliminoiden täysin suuret viat, kuten akselin rikkoutumisen, hammaspyörän hampaiden murtuman ja kotelon halkeilun, mikä vähentää merkittävästi laitteiden seisokkeja ja huoltokustannuksia.

- Turvakytkin on täysin sorvattu teräs, ja välilevyt valmistetaan täydellä sorvausprosessilla.

- Vääntömomentin rajoittimen pinta läpikäy tavallisen fosfaattikäsittelyn.

- Kompakti ratkaisu.

- Tämä malli sopii IEC-moottoreille.

- Kaksisuuntainen suojaus.

- Välitön irtikytkentä ylikuormituksen sattuessa.

- Nopea ja yksinkertainen kalibrointi "H"-mittaohjelmallamme.

Pyynnöstä

- Yksiköt on kalibroitu ja valmiita heti käyttöön.

- Kitkalevyjä voidaan valmistaa eri materiaaleista erilaisilla ominaisuuksilla tiettyjen vaatimusten täyttämiseksi.

- Saatavana on räätälöityjä versioita erilaisilla korroosionestokäsittelyvaihtoehdoilla.

- Pallotyyppiset mallit sopivat NEMA-moottoreille.

Turvakytkin asennetaan moottorin ja vaihteiston väliin B5-laippaadapterin kautta. Se on saatavana liukuvana (DF/TAQ/PR-V) ja irrotettavana (JTA/TA-SR) versioina.

Moottorin ja vaihteiston välisen tilan tarvittavat varustemitat ovat kompakteja, mikä pienentää kustannuksia.

Vaihteiston vääntömomentin rajoittimen pääsovellukset

Kuljettimet.

Pakkauskoneet.

Vannettavat koneet.

Nosto- ja paikoitusmoottorijärjestelmät.

Edut ja ominaisuudet

Vaihteistoon integroituihin ratkaisuihin verrattuna tässä mallissa on yksinkertaisempi rakenne ja suurempi herkkyys.

Suojaa moottorin vaihteistoja vahingossa tapahtuvilta törmäyksiltä tai jalostettujen tuotteiden aiheuttamilta iskuilta.

Vähentää merkittävästi tuotannon seisokkeja ylikuormituksen sattuessa.

Vaimentaa staattista vääntömomenttia ilman irtoamista (kitkamallit).

JTA/JTA-SR: välyksetön kuulatyyppinen kytkinversio, asennettu moottorin ja vaihteiston väliin.

Max. vääntömomentti: 3-720 Nm

Poran halkaisija: jopa 48 mm per akseli

DF/TAC/PR-V: Kitkatyyppinen ketjukytkin, asennettu moottorin ja vaihteiston väliin.

Vääntömomenttialue: 1-1200 Nm

Max. reiän halkaisija: 55 mm per akseli

DF/PR: Kitkatyyppi, asennettu suoraan onttoakselisen vaihteiston ulostulon sisään.

Max. vääntömomentti: 1-2600 Nm

Poran halkaisija: 65 mm

Max. akselin halkaisija: 55 mm

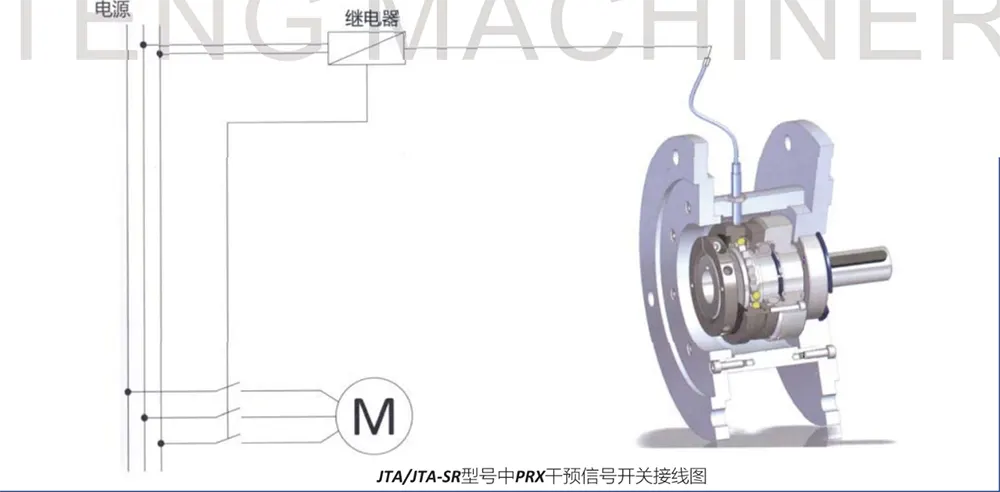

- Pallotyyppinen ratkaisu; välyksetön vaihteisto negatiivisessa versiossa, huoltovapaa.

- Välitön irti ajo ja käytettävät komponentit ylikuormituksen sattuessa.

- Yhden pisteen (360°) uudelleenkytkentä mahdollista.

- Varustettu sinkitystä teräksestä valmistetuilla liitoslaipoilla, täydellinen ratkaisu IEC-moottoreille.

- Voidaan varustaa antureilla valvomaan ylikuormitusolosuhteita.

- Vääntömomenttialue: 3–720 Nm; max. reiän halkaisija per akseli: Φ48 mm.

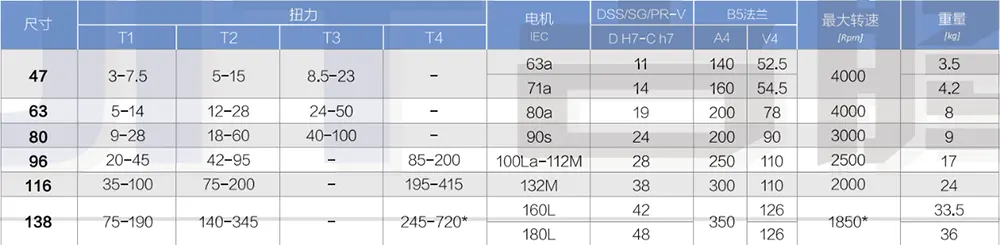

Vaihteiston vääntömomentin rajoittimen kokonaismitat ja tekniset ominaisuudet

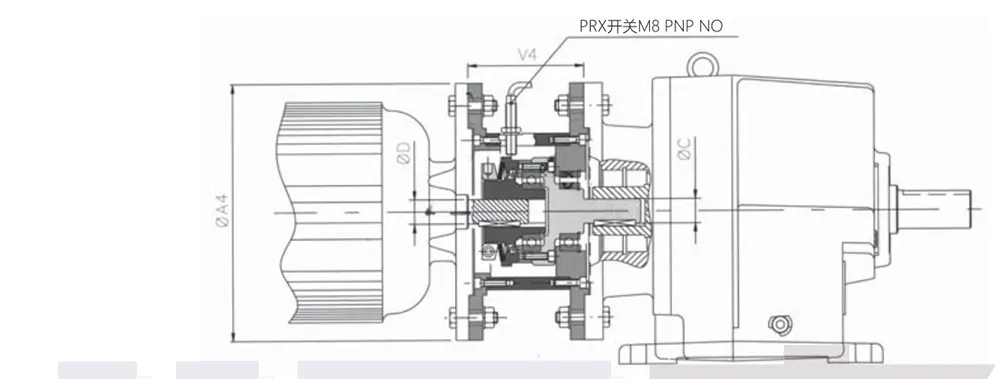

Esimerkkejä kokoonpanosta

▲ Pyynnöstä                                                     Huomautuksia ■

● Suurin nopeus*: JTA/JTA-SR-malleissa, joiden koko on 4.138 T4-jousikokoonpanolla, suurin nopeus on 1500 rpm.

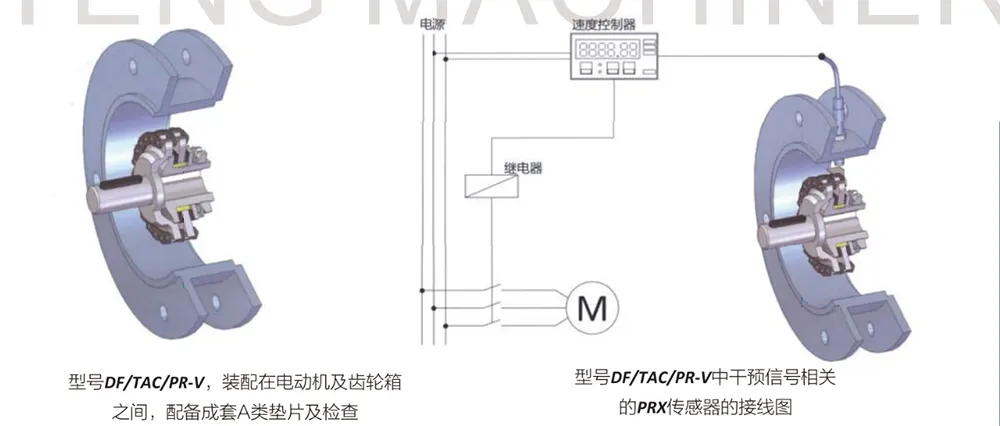

- Kompakti ja kustannustehokas ratkaisu.

- Vääntömomenttiasetusta voidaan säätää liu'uttamalla vetokomponentteja irrottamatta voimansiirtoa.

- Äänetön toiminta, tärinätön.

- Täydellinen ratkaisu IEC-moottoreille, joissa on alumiiniset liitäntälaipat.

- Voidaan varustaa ylikuormitusolosuhteita valvovilla antureilla (DF/TAC/PR-V/S).

- Vääntömomenttialue: 1–1200 Nm; max. reiän halkaisija akselia kohti: Φ55 mm.

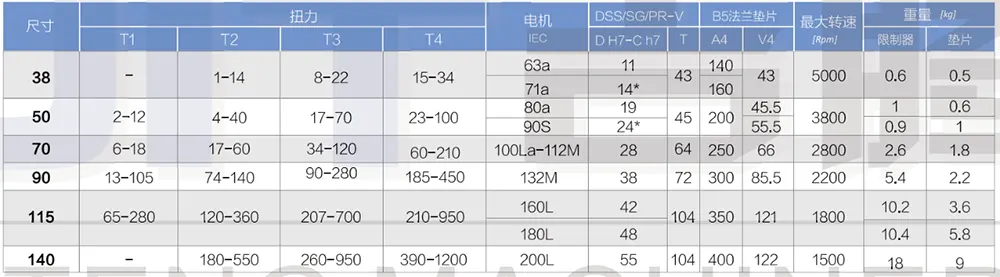

Kokonaismitat ja tekniset ominaisuudet

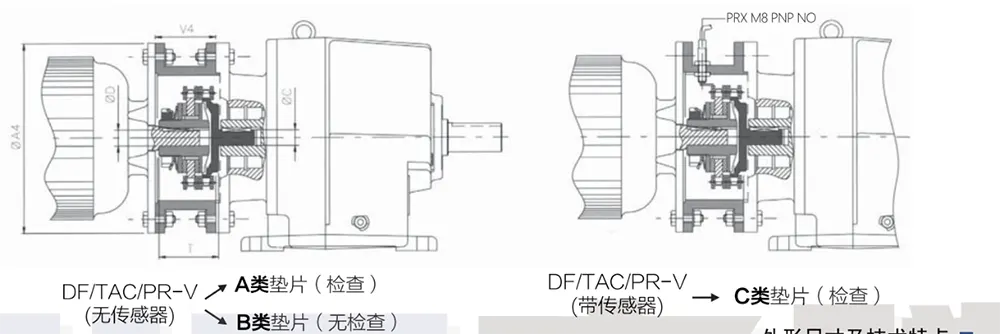

Esimerkki kokoonpanosta

▲ Pyynnöstä

● D H7*: Vääntömomentin rajoitin on varustettu supistetulla kiilauralla.

● Paino viittaa vääntömomentin rajoittimen ohjausreikään.

- Voidaan varustaa eriominaisuuksilla kitkapäällysteillä erityisvaatimusten mukaan.

- Erikoismuotoilu, sopii asennettavaksi vaihteistoihin, joissa on ontto ulostuloakseli.

- Voidaan varustaa täydellä sarjalla täysin käännettyjä käyttökomponentteja.

- Voidaan varustaa radiaalisilla lukitusmuttereilla (.../GR).

- Vaihteistoversiot on varustettu ketjukytkimillä koaksiaaliliitäntää varten (DF/TAC/PR).

- Vääntömomenttialue: 1–2600 Nm; max. akselin halkaisija: Φ55 mm; max. reiän halkaisija: Φ65 mm.

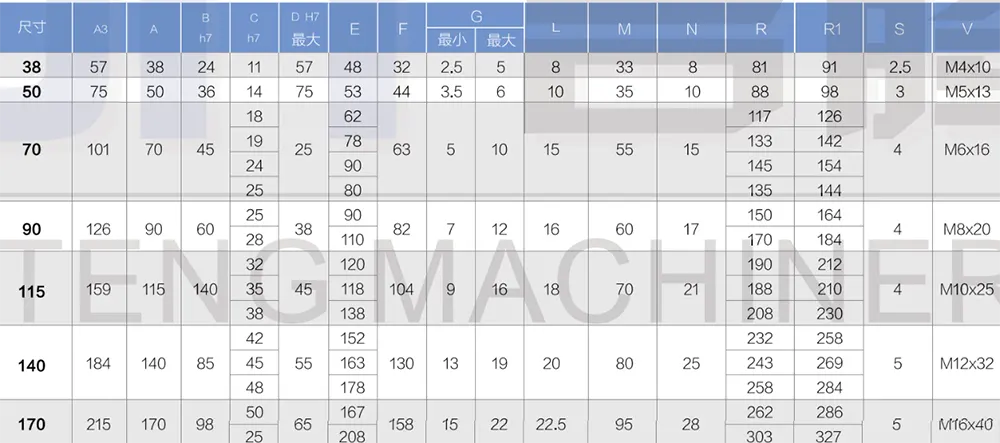

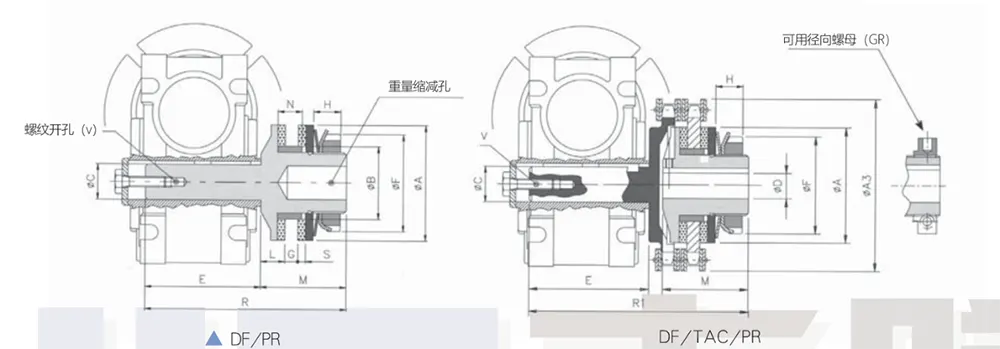

Kokonaismitat

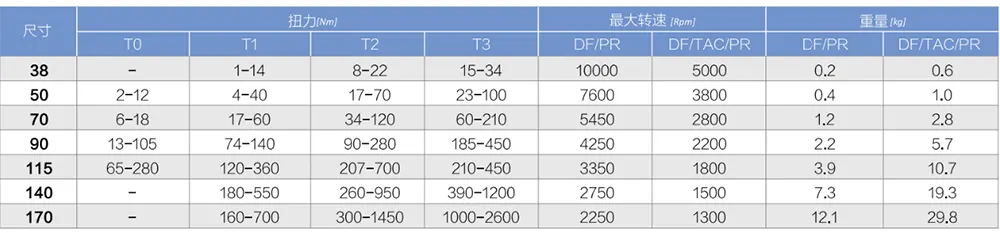

Tekniset ominaisuudet

▲ Pyynnöstä

● Paino viittaa vääntömomentin rajoittimen ohjausreikään.
