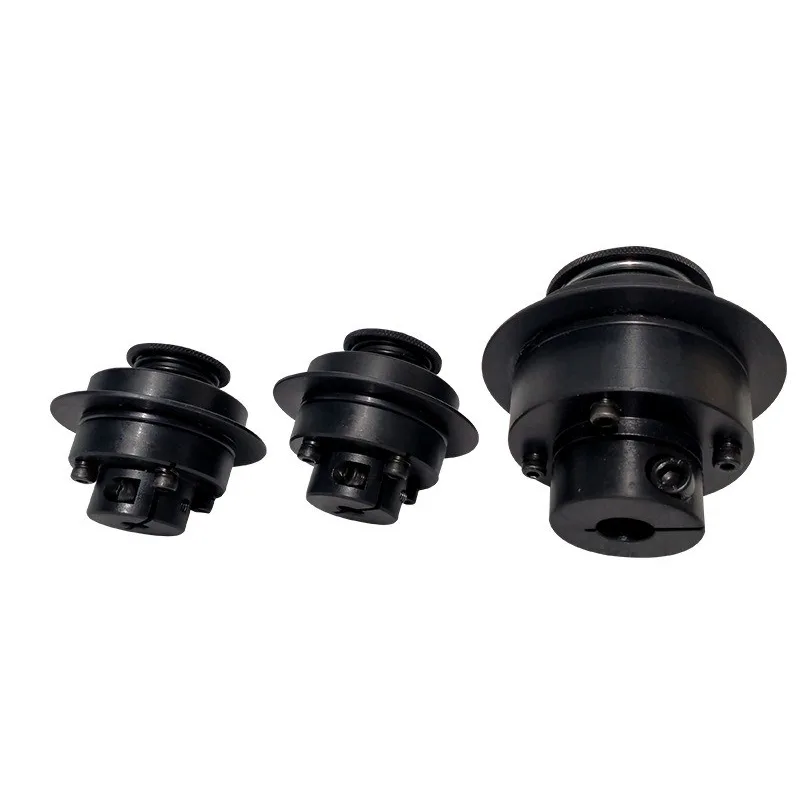

Rullatyyppinen vääntömomentin rajoitin

Roller Type Torque Limiter on laajalti käytetty mekaaninen turvakomponentti teollisissa voimansiirtojärjestelmissä. Hyödyntämällä kypsää rullakytkentärakennetta, se saavuttaa tarkan vääntömomentin hallinnan; Toisin kuin elektronisesti ohjatut turvalaitteet, se luottaa kokonaan mekaanisiin mekanismeihin ylikuormitussuojatoimenpiteiden suorittamisessa.

Kun laite kohtaa epänormaalit toimintaolosuhteet – kuten jumiutuminen, jumiutuminen tai liiallinen kuormitus – laite luistaa ja irtoaa automaattisesti, mikä katkaisee voimansiirron. Tämä estää vikoja niiden lähteellä ja suojaa kriittisiä osia – kuten moottoreita, supistussuojia ja karoja – akselin rikkoutumisen tai komponenttien murtumisen kaltaisia ​​ongelmia vastaan.

Tekniset tiedot

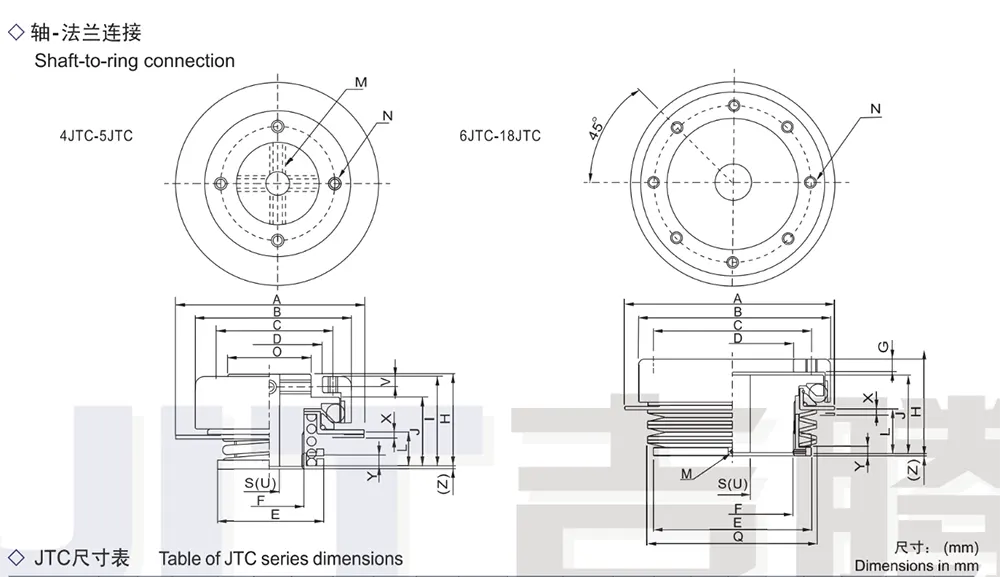

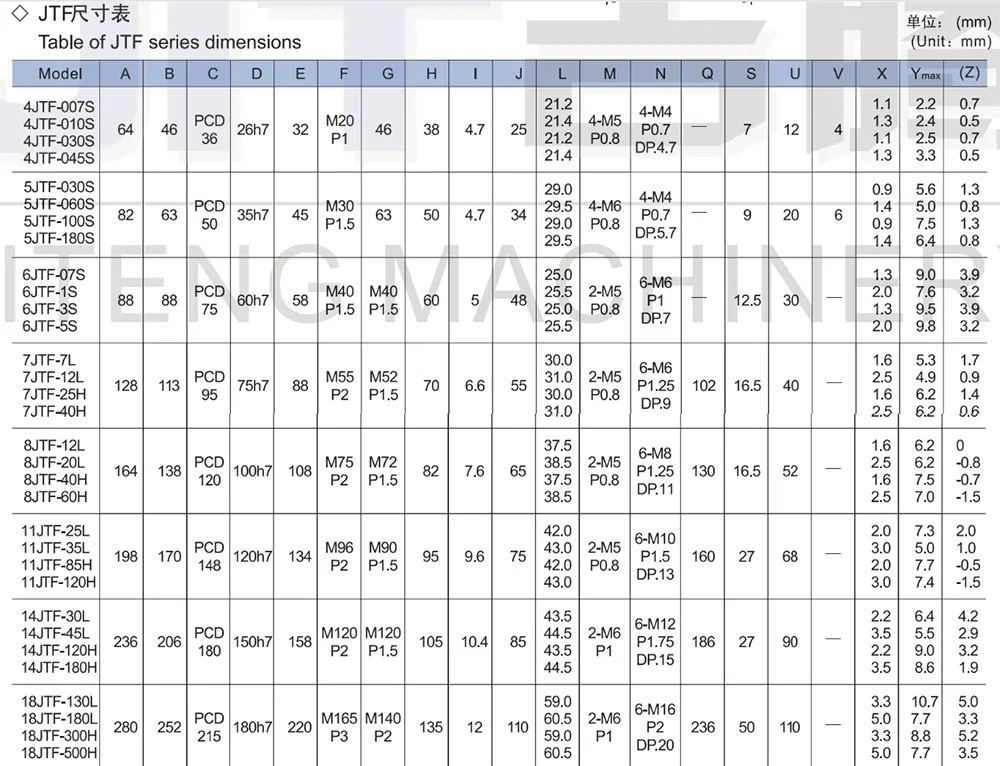

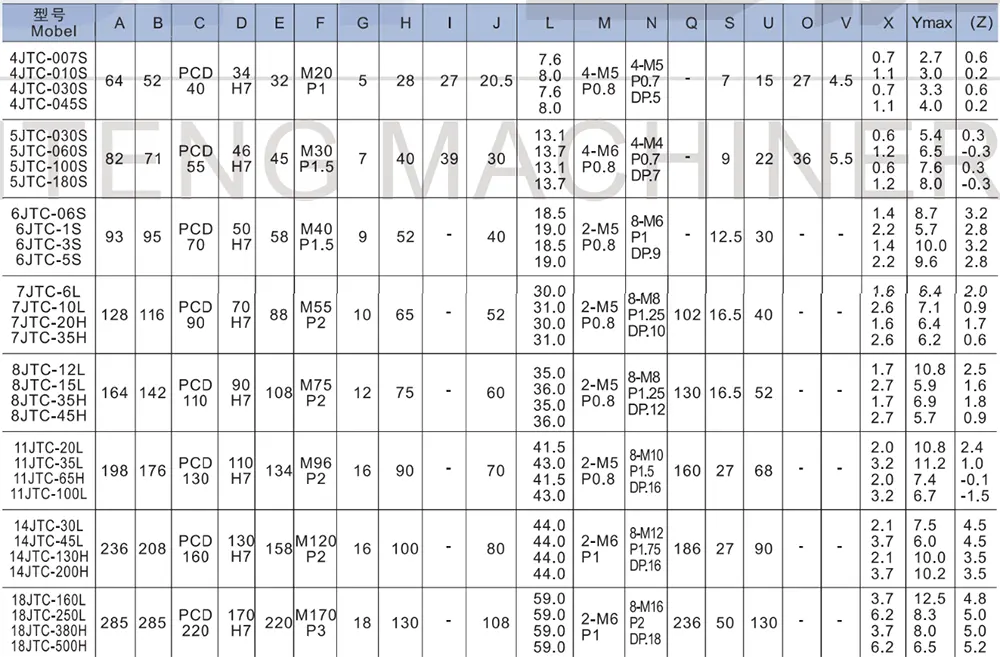

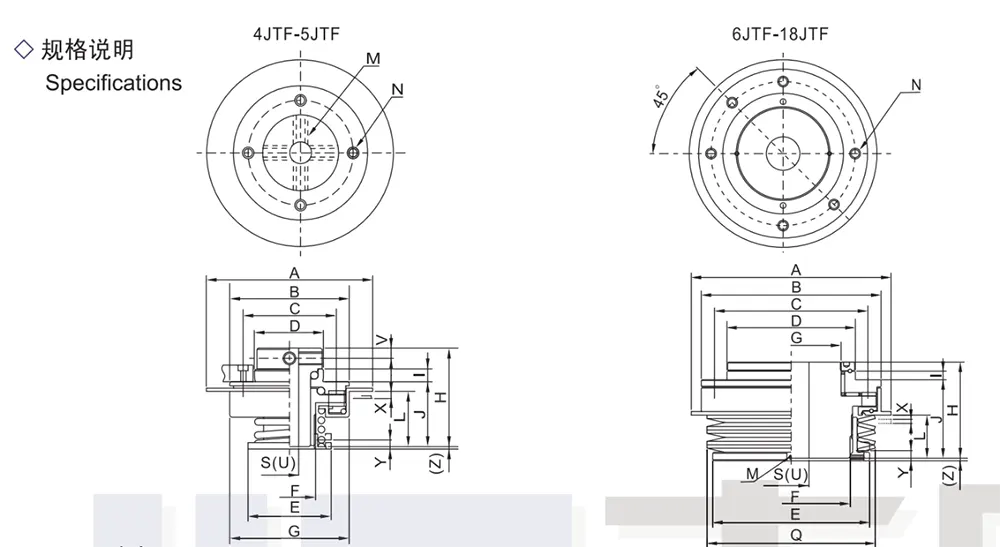

(M): Vääntömomentin säätömutterin sisällä olevien säätöruuvien reiän halkaisija ja nousu.

(N): Kiinnityspultin reikien syvyys.

(S): Esiporattujen reikien mitat.

(U): Suurin työstettävä reiän halkaisija.

(X): Ilmaisupainelevyn pomppimisetäisyys ylikuormituksen ilmetessä.

(Ymax): Vääntömomentin säätömutterin suurin lukituspituus.

(Z): Vääntömomentin säätömutterin korkeus, kun jousi on kuormittamaton.

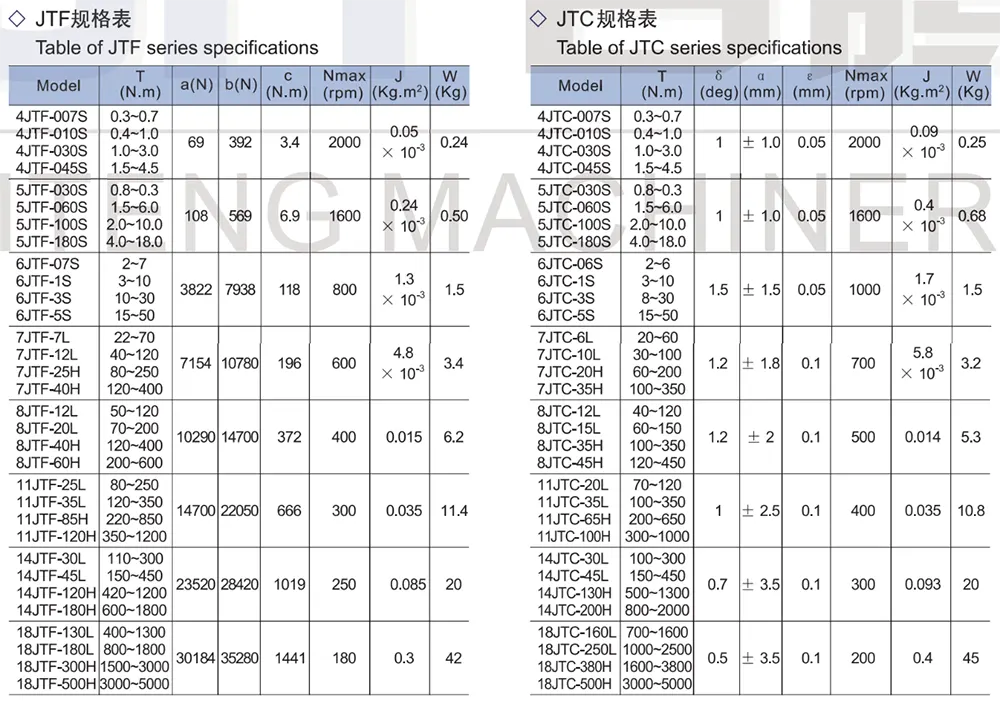

(T): Laukaisumomentin säätöalue. (δ): Suurin sallittu kulmavirhe.

(α): Suurin sallittu aksiaalinen välys kahden yhdistetyn akselin keskipisteen välillä.

(ε): Suurin sallittu rinnakkaissuuntausvirhe (offset).

(Nmax): Suurin sallittu pyörimisnopeus.

(J): Vääntömomentin rajoittimen hitausmomentti.

(W): Paino.

Huomautus 1: Välysvirhe määräytyy mittasarjan H perusteella, joka antaa suurimman sallitun aksiaalisen akselin etäisyyden.

Huomautus 2: Rinnansuuntainen (offset) -virhe osoittaa vääntömomenttia siirtävien teräskuulien enimmäistoleranssin.

Huomautus 3: Käytettäessä toimintaa Nmax (RPM) ylittävillä nopeuksilla ota yhteyttä yritykseemme.

Tuotteen rakenne ja toimintaperiaatteet

Roller Type Torque Limiter on täysin mekaaninen, integroitu rakenne. Se luottaa fyysiseen kiinnittymiseen ja irrottamiseen ylikuormitussuojan tarjoamiseksi; sen toimintalogiikka on yksinkertainen ja luotettava, mikä takaa alhaisen vikariskin myös pitkäaikaisessa käytössä.

- Core Engagement Structure: Yksikössä käytetään rullakytkentämekanismia kauttaaltaan. Sen komponentit on tarkasti työstetty optimoiduilla kytkentävälyillä, mikä mahdollistaa vakaan vääntömomentin siirron normaaleissa olosuhteissa ja varmistaa laitteiden sujuvan toiminnan.

- Ylikuormituksen irrotusperiaate: Kun laite jumiutuu, lukkiutuu tai kuorma ylittää esiasetetun rajan, sisäiset rullat siirtyvät kohdistetun voiman vaikutuksesta. Laite luistaa ja irtoaa automaattisesti, katkaisee nopeasti voimansiirron ja estää iskukuormituksen siirtymisen suoraan karaan ja moottoriin.

- Nollaus- ja palautuslogiikka: Kun laitevika on poistettu ja kuorma on palannut normaalille tasolle, laite voi nopeasti kytkeytyä uudelleen päälle ja palautua normaaliin lähetystilaan ilman, että koko konetta on purettava. Tämä vähentää merkittävästi huollon vaatimaa seisonta-aikaa.

Ydintoiminnot ja säätöominaisuudet

- Tarkka momentin säätö: Tukee portaatonta, joustavaa vääntömomenttiarvojen säätöä, mikä mahdollistaa laitteen suojakynnyksen tarkan määrittelyn. Käyttäjät voivat vapaasti konfiguroida parametreja vastaamaan laitteen erityistä kuormaa, tehoa ja vaadittua turvallisuustasoa.

- Nopea ylikuormitusreaktio: Epänormaaleissa olosuhteissa, kuten jumittuessa, materiaalin jumiutuessa tai ylikuormituksessa, rullan tyyppinen vääntömomentin rajoitin suorittaa välittömän poiskytkennän ja virrankatkaisun. Sen erittäin herkkä vaste estää välittömästi iskuvoimat ja suojaa siten koko koneen kriittisiä osia.

- Puhtaasti mekaaninen ohjausrakenne: Laitteessa on täysin mekaaninen rakenne; se ei sisällä elektronisia ohjaimia, antureita tai muita sähköisiä komponentteja. Se ei vaadi ulkoista virtalähdettä tai ohjaussignaaleja, joten se eliminoi periaatteessa mahdolliset vikariskit, jotka liittyvät piirin vanhenemiseen tai signaalin toimintahäiriöihin. Ympäristöystävällisyys ja asennuksen edut

Tämä laite on optimoitu korjaamoissa esiintyviin monimutkaisiin käyttöolosuhteisiin, ja siinä on vahva häiriönkestävyys ja laaja asennusvaihtoehto, mikä tekee siitä yhteensopivan monenlaisten voimansiirto- ja kokoonpanokokoonpanojen kanssa.

- Kovan ympäristön sietokyky: Sillä on poikkeuksellinen kestävyys häiriöille; se säilyttää vakaan toiminnan jopa olosuhteissa, joihin liittyy voimakasta pölyn kerääntymistä, öljyn saastumista tai jatkuvaa laitteiden tärinää, joten se sopii kaikentyyppisiin ankariin tuotantoympäristöihin.

- Kompakti runkorakenne: Kokonaisrakenne on virtaviivainen ja kompakti – tilavuudeltaan huomattavasti pienempi kuin perinteiset kitkatyyppiset vääntömomentin rajoittimet – varmistaen, että se ei vie liikaa asennustilaa ja sopii hyvin kompakteihin automatisoituihin laiteasetelmiin.

- Monipuolinen kokoonpanoyhteensopivuus: Rakenteeltaan erittäin monipuolinen, se sopii useisiin vakiovaihteiston kokoonpanomenetelmiin - mukaan lukien akselinpään kiinnitys, laippakiinnitys ja ketju- tai hihnakäytöt - joten se on yhteensopiva useimpien voimansiirtojärjestelmien kanssa.

Suorituskyvyn edut

- High Torque Control Precision: Ominaisuudet selkeät ja tarkat suojakynnykset; normaaleissa kuormissa voimansiirto tapahtuu nollahäviöllä ja vakaalla hyötysuhteella. Kriittisissä ylikuormitustilanteissa se voi keskeyttää tehonsiirron millisekunnissa, mikä varmistaa vakaan ja luotettavan suojan.

- Iskunkestävyys ja väsymiskestävyys: Kestää laitteiden toistuvien käynnistysten ja pysäytysten aiheuttamia vaihtelevia kuormia sekä materiaalitukosten aiheuttamia välittömiä iskukuormituksia. Sen ylivoimainen väsymiskestävyys pidentää tehokkaasti Roller Type Torque Limiter -laitteen kokonaiskäyttöikää.

- Smooth No-Load Reset: Kun ylikuormitusvika on poistettu, laite nollautuu tasaisesti kuormittamattomissa olosuhteissa välttäen ongelmat, kuten jumittumisen tai nollausvirheen, mikä auttaa tuotantolinjoja nopeasti jatkamaan toimintarytmiään.

Sovelluskentät

- Kuljetuskoneet: erilaiset materiaalin kuljettimet, nostimet ja syöttölaitteet; erityisesti suunniteltu ratkaisemaan äkillisiä ylikuormitusongelmia, jotka johtuvat materiaalin kertymisestä tai jumiutumisesta kuljetusprosessin aikana.

- Kevyen teollisuuden käsittelylaitteet: pakkauskoneet, puuntyöstökoneet ja painokoneet; sopii erinomaisesti kevyen teollisuuden laitteille tyypillisiin käyttöolosuhteisiin, joihin liittyy korkeataajuisia käynnistyksiä/pysäytyksiä ja alttiutta hetkelliselle jumiutumiselle.

- Kemialliset ja automaatiolaitteet: kemialliset siirtojärjestelmät, automatisoidut kokoonpanolinjat ja älykkäät käsittelylaitteet; tarjoaa 24/7 ylikuormitussuojan teollisille tuotantolinjoille, jotka vaativat jatkuvaa, keskeytymätöntä toimintaa.

FAQ

- Q1: Mitä eroa on rullatyyppisellä vääntömomentin rajoittimella ja kitkatyyppisellä vääntömomentin rajoittimella?

A1: Rullatyyppinen mekanismi käyttää seosteräsrullia positiivisen kytkennän välitykseen, luottaen tarkaan mekaaniseen rakenteeseen irrotuksessa; tämä johtaa erinomaiseen vääntömomentin tarkkuuteen ja erinomaiseen toistettavuuteen. Sitä vastoin kitkatyyppinen mekanismi luottaa kitkalevyjen liukumiseen ylikuormitussuojauksen vuoksi, mikä tyypillisesti tuottaa alhaisemman tarkkuuden ja on alttiina kulumiselle. Rullatyyppinen malli soveltuu siksi paremmin automatisoituihin laitteisiin, joihin kohdistuu usein häiriöitä, korkeataajuisia käynnistys-pysäytysjaksoja tai korkeaa suojaustarkkuutta vaativiin sovelluksiin.

- Q2: Tarvitaanko toimintaa varten anturi?

A2: Tämä tuote on puhtaasti mekaaninen ylikuormitussuoja; se ei vaadi antureita, elektronisia ohjausmoduuleja tai ulkoisia virtalähteitä. Se luottaa yksinomaan sisäiseen rullarakenteeseensa käsitelläkseen sekä voimansiirron että ylikuormituksen irrottamisen. Tämä rakenne tarjoaa erinomaisen kestävyyden häiriöille, mikä tekee siitä erittäin sopivan vaativiin käyttöympäristöihin, kuten pöly-, öljy- tai korkea kosteusympäristöihin, joissa elektroniset ohjauskomponentit eivät sovellu.

- Q3: Missä käyttöolosuhteissa rullan tyypin vääntömomentin rajoitinta ei suositella?

A3: Se ei sovellu sovelluksiin, joihin liittyy pitkittynyttä jatkuvaa liukumista. Jos laitteisto vaatii jatkuvaa ylikuormitusolosuhteiden puskurointia – välittömän voiman katkaisun sijaan – suosittelemme sen sijaan valitsemaan kitkatyyppisen mekanismin. Rullatyyppinen mekanismi soveltuu parhaiten skenaarioihin, joissa on välitön jumiutuminen, materiaalin jumiutuminen tai äkilliset, äkilliset ylikuormitussuojavaatimukset.

- Q4: Mikä on likimääräinen käyttöikä ja mitä rutiinihuoltoa tarvitaan?

A4: Seosteräsrullat kestävät erittäin hyvin sekä kulumista että puristusta; normaaleissa käyttöolosuhteissa niiden käyttöikä ylittää huomattavasti standardikitkatyyppisten tuotteiden käyttöiän. Säännöllinen huolto ei vaadi usein voitelua; käyttäjien tarvitsee vain säännöllisin väliajoin puhdistaa pinnan pöly ja öljyjäämät ja tarkistaa vääntömomentin asetusarvo. Tämän seurauksena ylläpitokustannukset ovat erittäin alhaiset.
