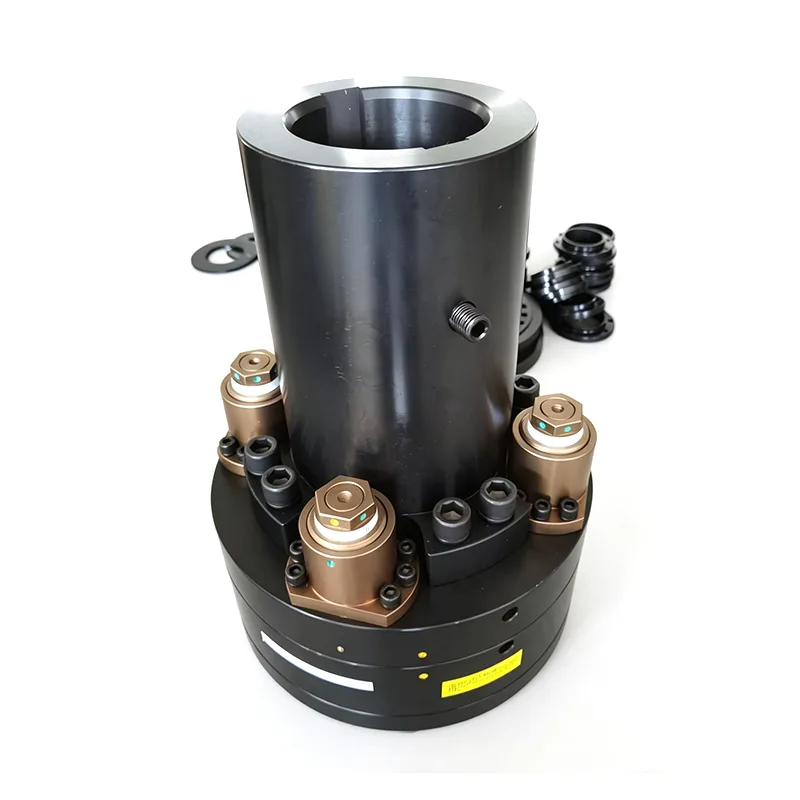

Pin-tyyppinen vääntömomentin rajoitin

Pin Type Torque Limiter on erittäin jäykkä, puhtaasti mekaaninen ylikuormitussuojakomponentti – tällä hetkellä yksi monipuolisimmista teollisuuden voimansiirtojärjestelmissä käytetyistä rajoitus- ja turvalaitteista. Leveraging a structural design that combines disc springs with interlocking pins, it achieves power transmission with zero backlash. Perinteisistä pallo- tai rullatyyppisistä tuotteista poiketen tämä malli tarjoaa erinomaisen yleisen voimansiirron jäykkyyden ja poikkeuksellisen kestävyyden iskukuormitukselle. Jos laite kohtaa ylikuormitusolosuhteita – kuten jumittumista tai äkillisiä kuormituspiikkejä – sisäiset tapit vapautuvat automaattisesti vapauttaakseen painetta, keskeyttäen välittömästi voimansiirron ja siten estäen kriittisiä laitevikoja, kuten voimansiirtoakselin murtumia tai vaihteistovaurioita.

Kustannus- ja talousnäkymät

1. Korkea kokonaiskustannustehokkuus. Pin Type Torque Limiterin ydinkomponenteilla on erinomainen kestävyys alhaisella vaihtotiheydellä, mikä vähentää varaosien hankintakustannuksia.

2. Yksinkertainen rakenne mahdollistaa helpon purkamisen ja huollon. Kehittyneitä ammattilaitteita ei tarvita, mikä alentaa ylläpidon työvoimakustannuksia.

3.Estä tehokkaasti akselin rikkoutuminen, hammaspyörän murtuminen ja laitevauriot, mikä vähentää huomattavasti ylläpitokustannuksia ja tuotannon seisokkeja.

4. Täydellinen määritysalue räätälöityä mallien sovittamista varten, jotta vältytään liiallisesta suorituskyvyn redundanssista aiheutuvilta tarpeettomilta kustannuksilta.

Toimintaperiaate

1. Normaali voimansiirto

Sormustimet puristetaan lautasjousien avulla käytettävän kiekon kohdistusuriin. Ajo- ja vetolevyt sopivat tiukasti siirtämään vääntömomenttia tasaisesti ilman välystä.

2.Ylikuormituksen poiskytkentä

Äkillinen kuormituspiikki tai pysähtyminen saa todellisen vääntömomentin yli asetetun rajan. Sormustimet työnnetään ylös jousipainetta vastaan, mikä erottaa kaksi kiekkoa välittömästi ja katkaisee voimansiirron.

3. Manuaalinen nollaus sammutuksen jälkeen

Vianmäärityksen jälkeen kohdista kiristysasento kiertämällä laippaa laitteen pysähtyessä. Paina nollataksesi ja jatkaaksesi virransiirtoa.

Vaihteiston mukautuvuus

Verkkorakenne tarjoaa korkean voimansiirron jäykkyyden. Käynnistyksen, pysäytyksen ja nopeuden vaihtamisen aikana ei synny välystä tai tärinää, jolloin saavutetaan tasainen ja tasainen teho. Pin-tyyppinen vääntömomentin rajoitin toimii luotettavasti eteen- ja taaksepäin pyörimisessä ilman vaihteistohäiriöitä suunnan vaihdossa ja tukee vakionopeuksia, ajoittaisia ​​ja iskukäyttötiloja.

Säätö ja käyttö

Varustettu kalibroidulla säätörakenteella. Kierrä mutteria säätääksesi levyjousen esijännitystä lineaarisesti, jolloin näkyvät selkeät vääntömomenttitasot. Helppo käyttöönotto ei vaadi kehittyneitä työkaluja, mikä mahdollistaa suojarajojen nopean asettamisen paikan päällä erilaisiin kuormitussuojavaatimuksiin.

Ympäristön kestävyys

Täysin suljettu rakenne estää pölyn, kosteuden ja öljyn pääsyn sisäisiin komponentteihin. Metallimateriaaleista valmistettu Pin Type Torque Limiter kestää äärimmäisiä lämpötiloja ja mekaanista tärinää varmistaen vakaan ja pitkäkestoisen toiminnan ankarissa ympäristöissä, kuten kaivoksissa, kemiantehtaissa ja ulkotyöpajoissa.

FAQ

1. K: Mikä on nastatyyppisen vääntömomentin rajoittimen perustoimintaperiaate?

V: Normaalin toiminnan aikana levyjouset painavat tapit tiukasti käytettävän levyn kohdistusuriin; käyttölevy ja käyttölevy pysyvät tiiviissä kosketuksessa varmistaen vakaan, välyksettömän vääntömomentin siirron. Kun kuormitus nousee tai laite jumiutuu – jolloin todellinen vääntömomentti ylittää esiasetetun rajan – tapit ylittävät jousen paineen ja irtoavat. Tämä saa käyttö- ja käyttölevyt erottumaan nopeasti, mikä katkaisee voimansiirron. Kun vika on korjattu, yksikkö voidaan nollata normaalin lähetyksen jatkamiseksi pysäyttämällä laite, kohdistamalla laippa kytkentärakojen kanssa ja painamalla nastat nollataksesi.

2. K: Onko tuotteessa vaihteiston välys- tai tärinäongelmia käytön aikana?

V: Pin-tyyppisessä vääntömomentin rajoittimessa on tarkkasilmäinen rakenne, joka tarjoaa korkean yleisen voimansiirron jäykkyyden. Se toimii ilman vaihteiston välystä laitteen käynnistyksen, sammutuksen tai nopeuden muutosten aikana. Yksikkö toimii tasaisesti ilman havaittavaa tärinää ja tuottaa tasaisen ja vakaan tehon, mikä varmistaa voimansiirtojärjestelmän jatkuvan ja luotettavan toiminnan.

3. K: Voidaanko tätä tuotetta käyttää tehokkaasti laitteissa, jotka edellyttävät vaihtamista eteen- ja taaksepäin pyörimisen välillä?

V: Tämä nastatyyppinen vääntömomentin rajoitin tukee kaksisuuntaista toimintaa (sekä eteen- että taaksepäin). Siinä ei ilmene siirtovirheitä tai jumiutumisongelmia suunnan vaihdossa. Lisäksi se on yhteensopiva useiden käyttötilojen kanssa – mukaan lukien jatkuvan nopeuden jatkuva käyttö, ajoittainen käyttö ja iskukuormituksia sisältävät sovellukset – joten se sopii monenlaisiin työolosuhteisiin.

4. K: Voidaanko tätä tuotetta käyttää ankarissa ympäristöissä, joissa on pölyä, kosteutta tai öljyä?

V: Tuotteessa on täysin suljettu rakenne, joka on suunniteltu estämään pölyn, kosteuden ja öljyn epäpuhtaudet tunkeutumasta sisäisiin osiin ja vaikuttamasta niihin. Täysin metallimateriaaleista valmistettu yksikkö kestää äärimmäisiä lämpötiloja ja mekaanista tärinää, minkä ansiosta se voi toimia vakaasti pitkiä aikoja monimutkaisissa teollisuusympäristöissä, kuten kaivoksissa, kemiantehtaissa ja ulkotyöpajoissa.

5. K: Mitä rutiinihuoltoa tarvitaan, ja onko yleinen huoltoprosessi vaikeaa?

V: Tuotteessa on yksinkertainen rakenne, joka mahdollistaa helpon purkamisen ja kokoamisen. Rutiinihuoltotoimenpiteet ovat yksinkertaisia ​​eivätkä vaadi monimutkaisia ​​toimintoja tai erikoistyökaluja. Täysin suljetun suojarakenteen ansiosta sisäiset komponentit ovat hyvin suojattuja ulkoisilta epäpuhtauksilta; Näin ollen normaaleissa käyttöolosuhteissa huoltovaatimukset ovat minimaaliset, mikä johtaa alhaisempiin yleisiin käyttö- ja ylläpitokustannuksiin pitkällä aikavälillä.

6. K: Minkä tyyppiset lähetyslaitteet sopivat parhaiten käytettäväksi tämän tuotteen kanssa?

V: Korkean voimansiirron jäykkyyden, iskunkestävyyden sekä erinomaisten tiivistys- ja suojausominaisuuksiensa ansiosta Pin Type Torque Limiter sopii hyvin erilaisiin voimansiirtolaitteisiin, jotka toimivat kaivos-, kemian- ja ulkoympäristöissä. Se on erityisen ihanteellinen koneille, jotka vaativat toistuvia suunnanvaihtoja, ajoittaista käyttöä tai kykyä kestää ohimeneviä iskukuormituksia, sekä laitteisiin, jotka sijaitsevat kenttäympäristöissä, joille on ominaista voimakas pölyisyys, öljylikaisuus tai korkea kosteus.
