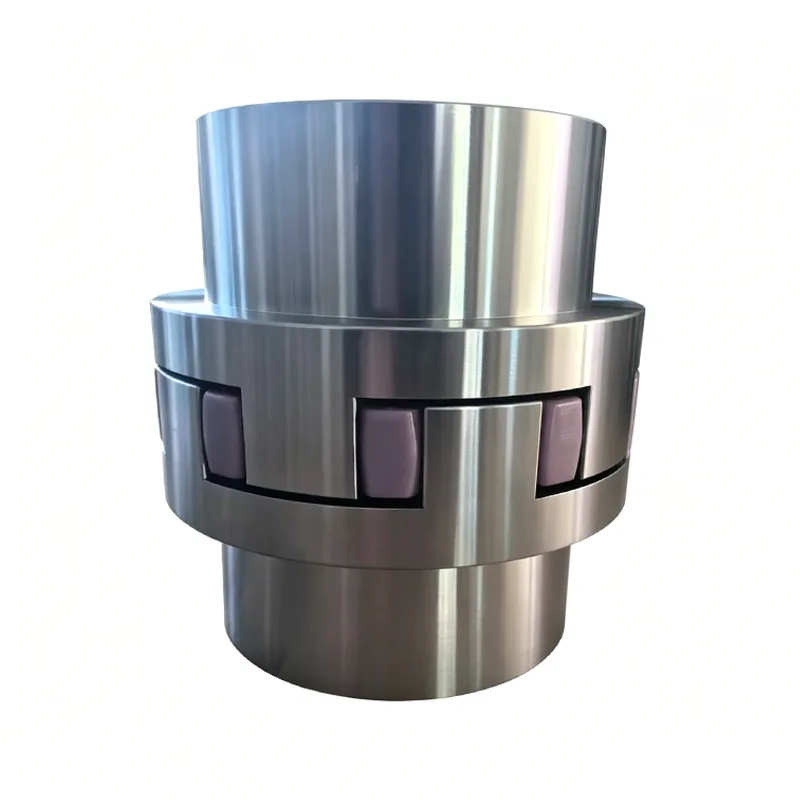

Tähti-tyyppinen elastinen kytkin

Star-Type Elastic Coupling on laajalti käytetty kynsityyppinen elastinen puskurikytkin teollisuuden mekaanisen voimansiirron alalla. Toisin kuin jäykät voimansiirtokomponentit, se keskittyy joustavaan puskurointiin, melun vaimennukseen ja tärinän vaimentamiseen ja toimii suojavarusteiden ydintoimintona.

Hyödyntämällä usean kovuuden elastisten runkojen etuja lisävarusteina, erilaisista materiaalikoteloista ja erilaisista asennus- ja lukitusmenetelmistä, se voidaan mukauttaa tavallisiin työolosuhteisiin, kevyeen kuormitukseen, pölyiseen ja kosteaan ympäristöön ja se voi korvata kokonaan maahan tuodun ROTEX-sarjan kytkimen. Se on yhteensopiva useimpien yleisten kone-, suunnittelu-, metallurgisten ja kemiallisten laitteiden kanssa, ja sillä on erittäin vahva monipuolisuus ja sopeutumiskyky.

Rakenteelliset ominaisuudet ja suunnitteluominaisuudet

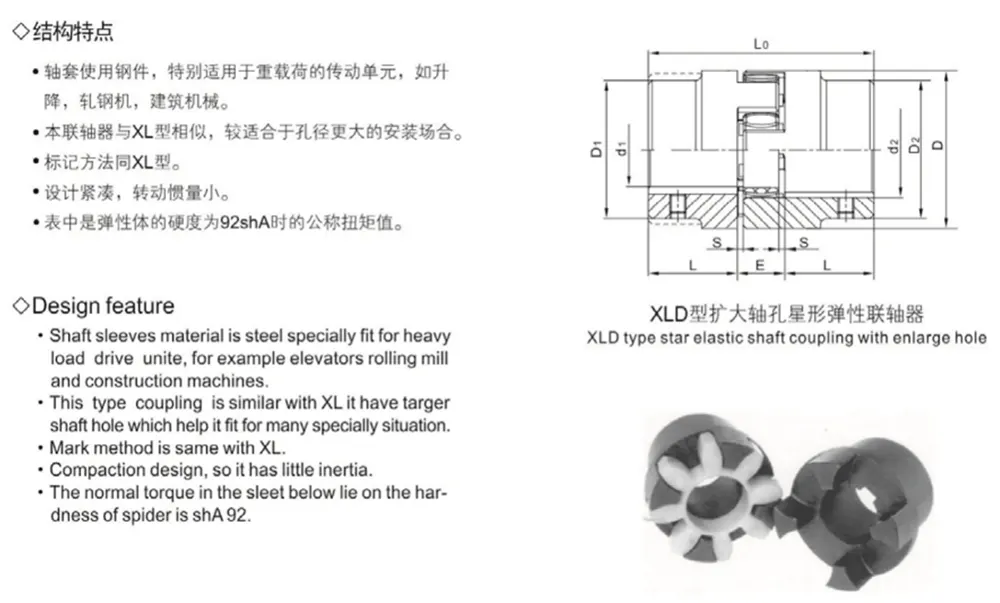

Tämä Star-tyyppinen elastinen kytkin käyttää eurooppalaista kaarevaa kynsirakennetta. Kokonaisyhdistelmä on tieteellisesti järkevä, rakenteellisesti vakaa ja soveltuu pitkäaikaiseen jatkuvaan käyttöön.

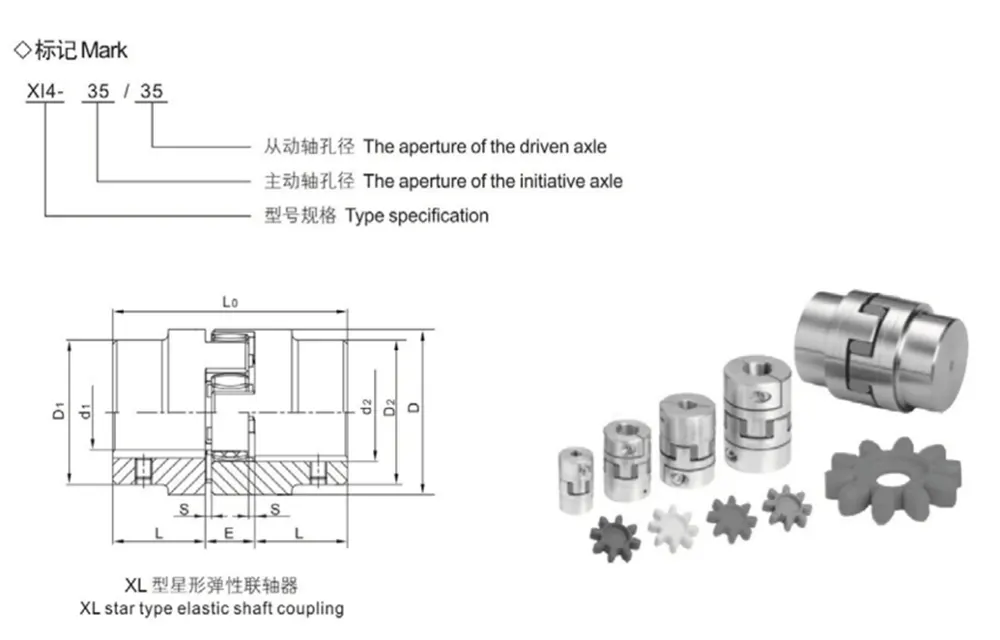

1. Kokoonpanon rakenne

Tuote koostuu kahdesta puoliliitosyksiköstä ja välissä olevasta tähden muotoisesta elastisesta puskurityynystä. Ei ole ylimääräisiä tai monimutkaisia ​​lisävarusteita. Tarvikkeiden purkaminen, huolto ja vaihtaminen eivät vaadi ammattityökaluja. Päivittäinen huolto on yksinkertaista ja kätevää.

2. Eurooppalaistyylinen kaareva kynsisuunnittelu

Se ottaa käyttöön eurooppalaisen standardin mukaisen kynsirakenteen, jossa kynsien pinta on kaareva. Elastisen tyynyn urien kosketuspinta-ala on suurempi, mikä vähentää tehokkaasti kierteisen hampaan pinnan pintapainetta. Jopa raskaan kuormituksen olosuhteissa ei esiinny ongelmia, kuten hampaiden pinnan muodonmuutoksia, kulumista tai puristumista.

3. Turvahäiriösuunnittelu

Se on varustettu turvarajarakenteella. Vaikka elastinen runko kuluu pitkän ajan kuluessa, kytkimen runko voi silti siirtää tehoa vakaasti, eikä se suoraan aiheuta laitteiden sammuttamista tai akselijärjestelmän vaurioita, mikä varmistaa laitteiden käytön turvallisuuden.

Materiaalikonfiguraatio ja monispesifikaatiovalintaedut

Star-Type Elastic Coupling tukee useita materiaali- ja kovuusyhdistelmiä. Se voi sovittaa mallin tarkasti asiakkaan kuormituksen, nopeuden ja työolosuhteiden mukaan, mikä eliminoi sen haittapuolen, että yksi erittely sopii kaikkiin työolosuhteisiin.

1. Erilaisia ​​kuorimateriaalivaihtoehtoja

Kytkimen päärunko voidaan valmistaa jauheseoksesta valuraudasta, tavallisesta valuraudasta, pallografiittiraudasta, teräksestä, alumiiniseoksesta jne., Soveltuu erilaisiin käyttövaatimuksiin, kuten kevyeen kuormaan, keskikuormaan, raskaaseen kuormaan ja kevyisiin laitteisiin.

2. Monikovuus polyuretaanielastomeerit

Elastisessa välityynyssä on käytetty korkealaatuista polyuretaania, ja se tarjoaa neljä eri kovuusvaihtoehtoa 80A, 92A, 98A ja 64D. Eri vääntömomenttiparametreja vastaava 92A on alan standardityyppi, joka täyttää suurimman osan rutiinityöolosuhteiden tarpeista.

3. Väri eritelmien erottamiseksi

Eri kovuuden elastomeerit käyttävät erottuvia värejä erottaakseen toisistaan, minkä ansiosta asiakkaat voivat nopeasti tunnistaa tekniset tiedot ja välttää asennuksen ja mallien yhteensopimattomuuden, mikä helpottaa paikan päällä tapahtuvaa hallintaa ja varaosien vaihtoa.

Toimintakyky ja sopeutumiskyky ympäristöön

Star-Type Elastic Coupling tarjoaa erinomaisen ympäristönsietokyvyn ja toiminnallisen suorituskyvyn, ja se pystyy mukautumaan monimutkaisiin ulko- ja työpajan ankariin olosuhteisiin. Sen vakaus ylittää huomattavasti tavallisten yksinkertaisten kytkimien.

1. Leveä lämpötila vakaa toiminta

Sovellettava työlämpötila-alue on -20 ℃ - 80 ℃. Se ei halkeile alhaisissa lämpötiloissa tai pehmene korkeissa lämpötiloissa, ja sitä voidaan käyttää vakaasti kaikkina neljänä vuodenaikana.

2. Kattava suojateho

Se kestää hyvin öljyä, pölyä, hiekkaa ja kosteutta. Se voi toimia jatkuvasti kosteissa, pölyisissä ja hieman öljyisissä työpajaolosuhteissa ilman ikääntymistä tai vikaa.

3. Korkealaatuinen iskunvaimennus ja puskurointivaikutus

Polyuretaanielastomeerin joustavaan puskurointiominaisuuteen luottaen se voi tehokkaasti vaimentaa laitteiden käynnistyksen, sammutuksen ja kuormituksen vaihteluiden aiheuttamia tärinöitä ja iskuja, vähentää laitteiden melua ja suojata moottoria ja pääakselia.

Asennusmuoto ja sovitusmenetelmä

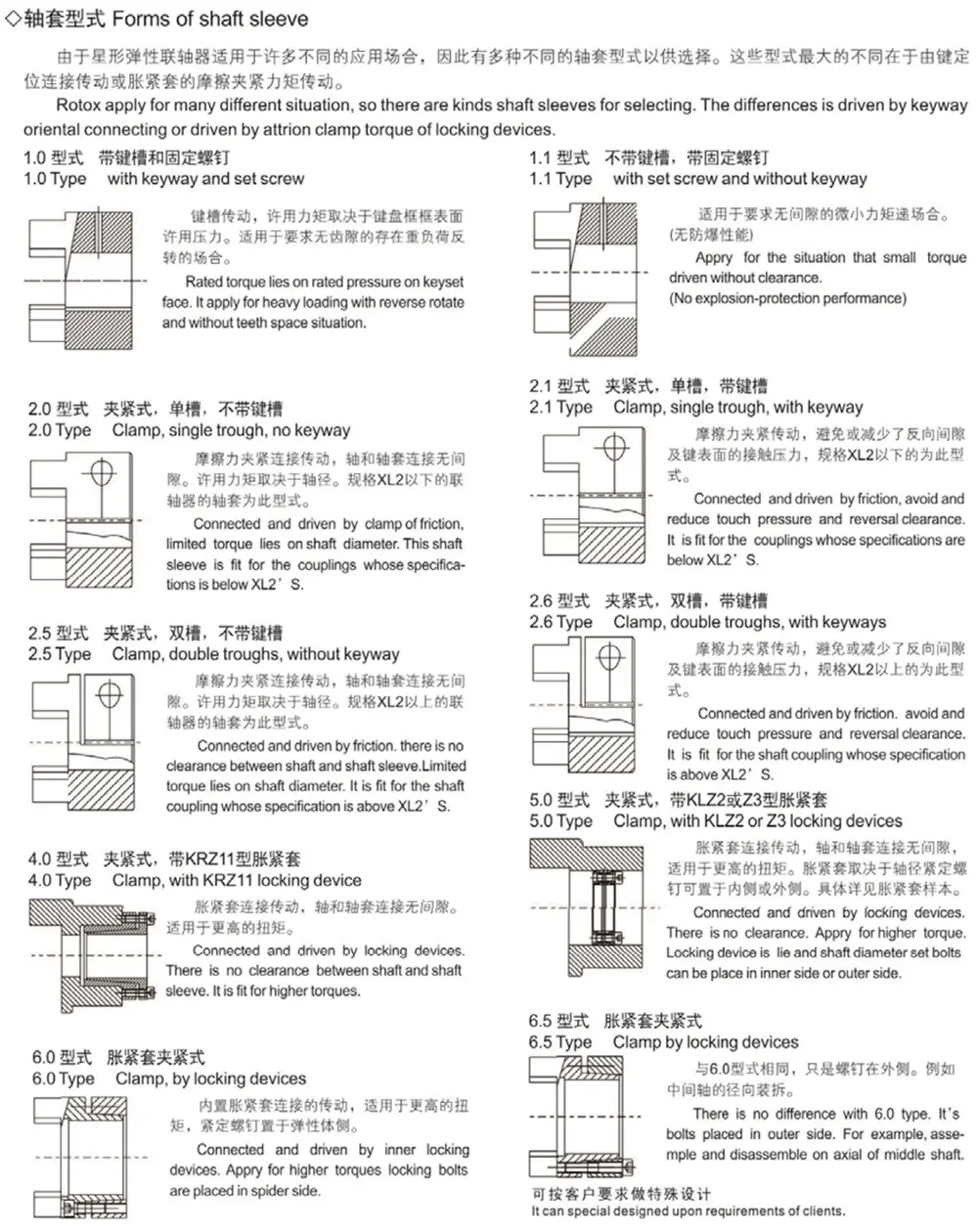

1. Erilaiset lukitustavat

Tukee erilaisia ​​lukitusmuotoja, kuten litteä avainliitäntä, spline-liitäntä, yksiurainen lukitus ja kartiomainen kitkalukko. Se soveltuu eri akselihalkaisijoille ja voimansiirron asennusvaatimuksille, mikä varmistaa lujan kiinnityksen ilman liukumista.

2. Useita rakenteellisia tyylejä

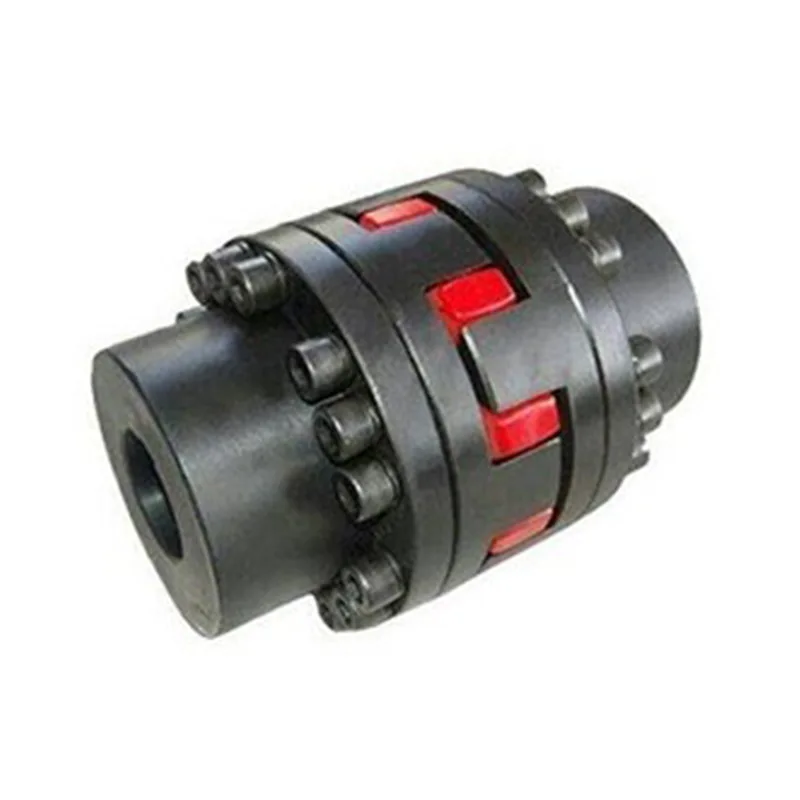

Sisältää pidennetyn keskityypin, supistetun keskityypin, vakiouratyypin, laippatyypin jne. Se voidaan mukauttaa erilaisiin asennusväleihin ja laiteskenaarioiden asennuspaikkoihin.

3. Voi korvata tuodut mallit

Parametrit, mitat ja suorituskyky vastaavat täydellisesti saksalaista ROTEX-kytkintä. Se voi korvata suoraan tuontituotteet, mikä vähentää merkittävästi laitekomponenttien hankintakustannuksia.

Toimialan skenaariot

1. Yleiset mekaaniset laitteet

Erilaisia ​​tavanomaisia ​​voimansiirtolaitteita ja yleiskäyttöisiä voimansiirtolaitteita akselin kytkemiseen ja puskurointiin.

2. Tekniset ja hydrauliset koneet

Voimansiirtojärjestelmät vesistöjen suunnittelulaitteisiin ja rakennuskoneisiin, soveltuvat ulkotiloihin ja raskaan kuormituksen vaihteleviin työolosuhteisiin.

3. Metallurgia-, kaivos- ja kemianteollisuuden koneet

Star-Type Elastic Coupling voidaan sovittaa metallurgia-, kaivos- ja kemianlaitteisiin, ja ne kestävät monimutkaisia ​​työympäristöjä, kuten pölyä, öljyn likaantumista ja lievää korroosiota.
