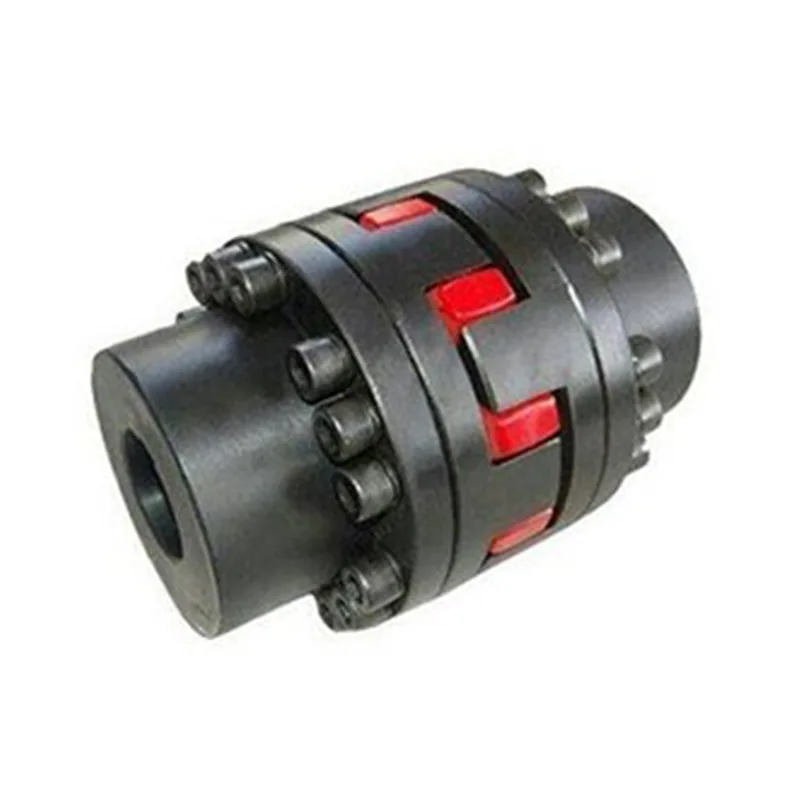

Laippatyyppinen tähtijoustoliitin

Laippatyyppinen tähtijoustokytkin on parannettu ja optimoitu erikoisvaihteistotarvike, joka perustuu perinteiseen tähden muotoiseen elastiseen kytkimeen. Se eroaa tavallisesta suoran läpiviennin tähden muotoisesta kytkimestä ja voi erityisesti käsitellä sellaisia ​​ongelmia, kuten laippapäädyn asennustarve, rajoitettu asennustila sekä iskunvaimennuksen ja puskuroinnin vaatimus.

We have maintained the excellent elastic buffering, noise reduction, and deviation compensation performance of the star-shaped coupling. At the same time, it is compatible with fixed flange installation equipment, making the installation more stable and the fit more precise. Suoraan tehtaan toimitustuotteena kaikki vakiomallit ovat saatavilla, ja ne voidaan sovittaa suoraan yleisiin teollisuuslaitteisiin, kuten pumppujen rungoihin, puhaltimiin, supistimeen ja työstökoneisiin. At the same time, non-standard sizes and special conditions can also be customized. It is a highly adaptable and cost-effective elastic transmission accessory for flange installation scenarios.

Mitä etuja on tavallisiin tähtikytkimiin verrattuna?

Tämä laippatyyppinen tähtiliitin käyttää erilaista komposiittirakennetta, joka tasapainottaa asennuksen vakauden ja voimansiirron käytännöllisyyden, ja sopii skenaarioihin, joissa kiinteän pään laitteita on kytkettävä.

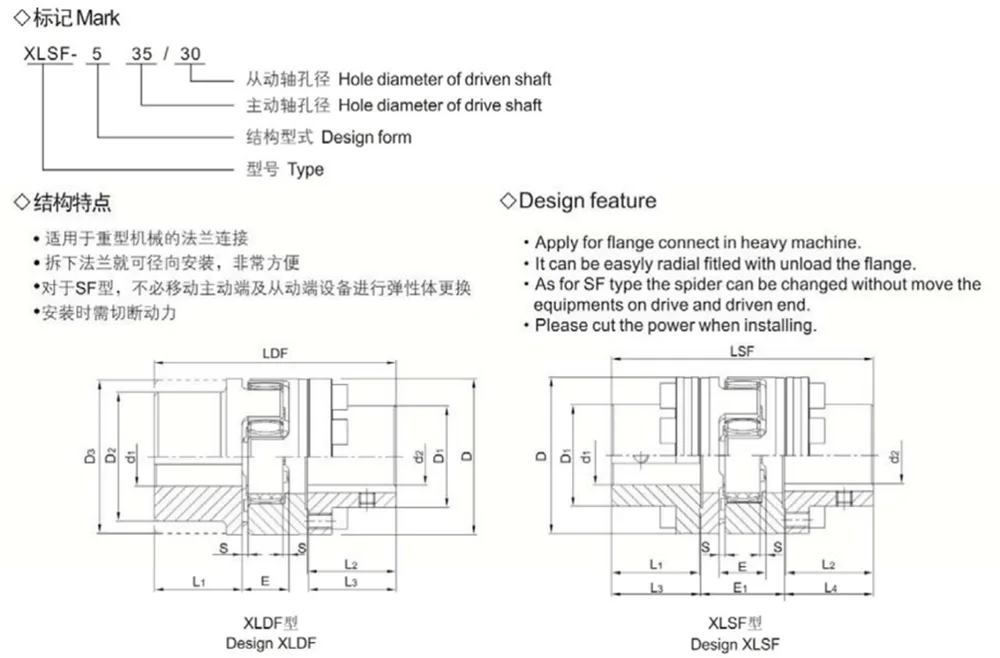

1. Epäsymmetrinen komposiittirakenteen asettelu

Käytämme erityistä suunnittelua, jonka toinen pää on laipparakenne ja toinen pää on tavanomainen holkkirakenne. Se on standardin tähtikytkimen päivitetty johdannainen, joka on suunniteltu erityisesti laitteiden akselijärjestelmiin, jotka vaativat laippalukituskiinnityksen.

2. Välikimmoinen puskurointirakenne

Tähtimäinen joustava runko on konfiguroitu ytimen voimansiirtoasentoon. Se yhdistää molemmat päät joustavasti elastisen rungon joustavuuden kautta, vaimentaen tehokkaasti laitteiden tärinää ja puskuroimalla käynnistys-pysäytysiskuja käytön aikana, jolloin saavutetaan joustava iskunvaimennusvaikutus.

3. Kompakti integroitu muotoilu

Kokonaisrakenne on erittäin integroitu, eikä se vaadi ylimääräisiä apukomponentteja. Se on kompakti eikä vie paljoa tilaa, joten se mukautuu täydellisesti työolosuhteisiin, joissa laitteiden asennustila on rajallinen, vaikuttamatta laitteiden yleiseen sijoitteluun.

Ydinkäyttöominaisuudet

Ainutlaatuiseen laipparakenteeseen ja elastiseen puskurointikonfiguraatioon luottaen, Flange Type Star Elastic Coupling -kytkimellä on tarkat käyttöolosuhteiden mukautusominaisuudet, jotka käsittelevät erityisesti teollisten laippavaihteistolaitteiden yleisiä käyttöongelmia.

1. Laipan sijoitus, vakaa asennus ilman poikkeamaa

Asennustapa laipan päätypinnassa on tasaisesti jännitetty ja korkealla kiinnityslujuudella. Pitkäaikainen raskas käyttö ei todennäköisesti aiheuta löystymis-, epäkeskisyys- tai liukastumisongelmia, joten se sopii kiinteisiin teollisuuslaitteisiin jatkuvaan käyttöön pitkän ajan.

2. Sisäänrakennettu iskunvaimennus ja puskurointikyky

Hyödyntämällä välissä olevan tähden muotoisen elastisen rungon fyysisiä puskurointiominaisuuksia, se voi tehokkaasti torjua mekaanisia tärinöitä ja melua, joka syntyy laitteiden käynnistyksen ja sammuttamisen, kuormituksen vaihteluiden jne. seurauksena, suojaamalla pääakselia, laakereita ja muita laitteen ydinkomponentteja ja pidentäen laitteen käyttöikää.

3. Ainutlaatuinen sovitus ahtaisiin tiloihin

Kompakti rakennesuunnittelu, joka soveltuu laitteiden kapeaan asennustilaan, ratkaisee ongelman, että perinteiset kytkinrakenteet ovat tilaa vieviä ja sopeutumattomia kompakteihin laitteisiin.

Sovellusalue

1. Fluid Power Equipment

Soveltuu erilaisten teollisuuspumppujen ja puhaltimien akseliliitäntöihin. Se voi puskuroida nesteen toiminnan aiheuttamia tärinöitä ja iskuja, mikä varmistaa laitteen vakaan toiminnan.

2. Lähetys- ja käsittelylaitteet

Soveltuu reduktoreihin, tarkkuustyöstökoneisiin ja teollisiin prosessointilaitteisiin. Se täyttää tarkan voimansiirron, alhaisen tärinän ja alhaisen melun tuotantovaatimukset.

3. Automatisoidut tuotantolinjalaitteet

Soveltuu pakkauskoneisiin, kuljetuslinjoihin jne. Se soveltuu jatkuvaan käynnistys-pysäytys- ja korkeataajuisiin toimintatiloihin.

4. Raskas teollisuus ja kemianteollisuuden laitteet

Voidaan käyttää metallurgiassa, kaivosteollisuudessa ja yleisissä kemian koneissa. Se sopii laippakiinteän voimansiirron vaatimuksiin monimutkaisissa työolosuhteissa.

Tukee räätälöintiä

Luottaen omaan tuotantopajaansa ja kypsiin prosessointitekniikoihin, Jiteng voi tarjota vakaat ja laadukkaat Flange Type Star elastic Coupling -toimitustakuut täyden prosessin alkuperäisellä tehtaan laadunvalvonnalla ja lähdetoimituksella.

- Täysi varastovarasto: Kaikki vakiomallit ovat valmiita, ja normaalikokoisia, vakiokovuusisia elastisia runkoliitoksia on varastossa valmiina ostettavaksi irtotavarana ja hätätäydennyksiä varten. Toimitusjakso on lyhyt.

- Ammattimainen ei-standardi räätälöintikyky: Erikoisakselin halkaisijat, erityiset laippakoot, erityiset vääntömomentit ja erityiset työolosuhteet voidaan tarjota yksinoikeudella, ei-standardista räätälöityä käsittelyä, joka sopii erilaisten erikoislaitteiden tarpeisiin.

- Täysi prosessin alkuperäinen tehtaan laadunvalvonta: Raaka-aineiden valinnasta, tarkasta käsittelystä valmiin tuotteen kokoonpanoon ja suorituskyvyn testaukseen, koko prosessi suoritetaan itsenäisesti, valvoen tiukasti tuotteen tarkkuutta, iskunvaimennuksen suorituskykyä ja rakenteellista vakautta sekä poistamalla vialliset tuotteet lähetyksestä.
