Teräspallon vääntömomentin rajoittimessa on automaattinen irrotusrakenne: teräspallot irtoavat välittömästi kiinnitysurista laitteen ylikuormituksen yhteydessä ja katkaisevat voimansiirron, mikä estää tehokkaasti laitteiden pysähtymisen, hammaspyörän hampaiden rikkoutumisen ja ydinosien vaurioitumisen.
Kitkatyyppisiin vääntömomentin rajoittimiin verrattuna se tarjoaa useita kertoja nopeamman vastenopeuden, mikä tarjoaa luotettavamman suojan nopeaan, täsmälliseen toimintaan ja raskaan kuormituksen työolosuhteisiin.

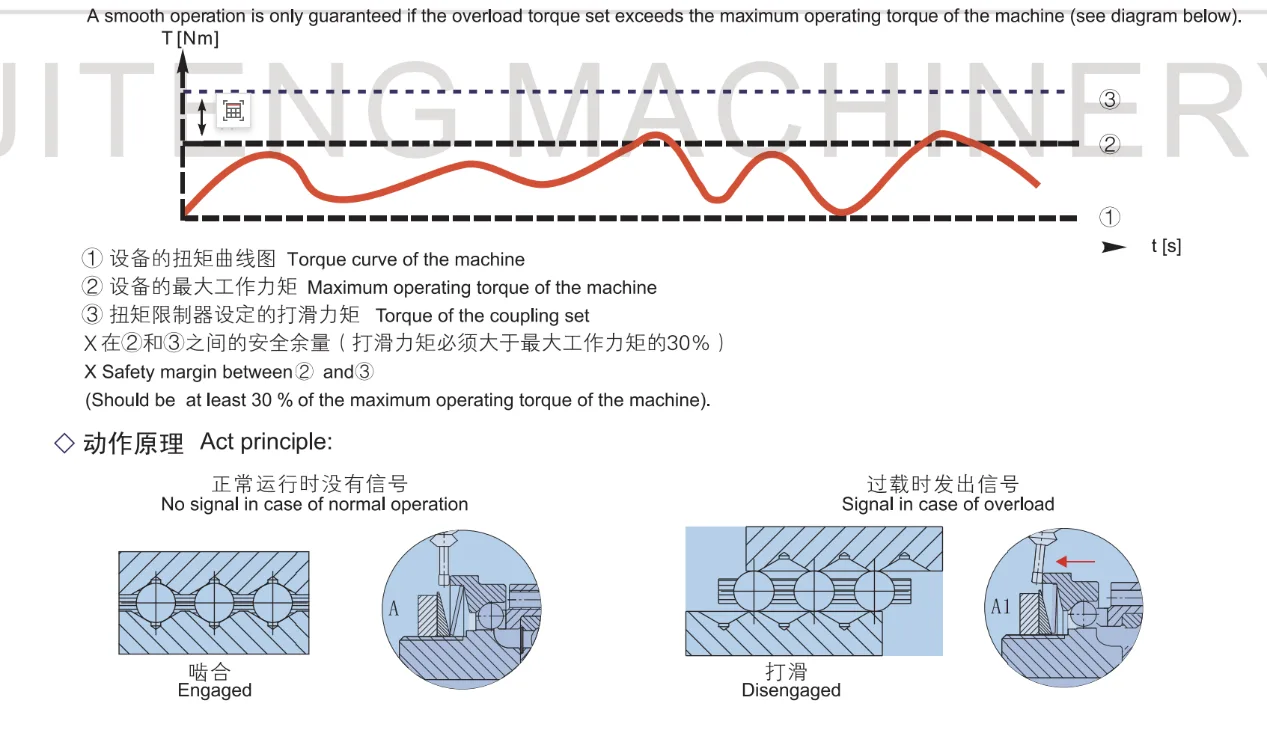

Ylikuormituksen sattuessa räikkäosien kuulat jättävät syvennyksinsä, jolloin syntyy suhteellinen liike käyttö- ja käyttöpuolen välillä. Näin vältytään ylikuormituksesta aiheutuvilta vaurioilta. Vaihteistorengas tekee aksiaalisen liikkeen vaihtosuuntaan "S" ja aktivoi rajakytkimen tai lähestymiskäynnistimen. Signaalia voidaan käyttää ohjaustoimintoihin tai taajuusmuuttajan katkaisemiseen. Uudelleenkäynnistystä varten suosittelemme sähköisesti ohittamaan rajakytkimen tai lähestymiskäynnistimen hetkeksi.
Kun ylikuormitustilanne on ratkaistu, teräspallot pyörivät häkissään - kääntyvät tietyn kulman läpi - ja asettuvat automaattisesti takaisin seuraavaan pidätinsarjaan; näin ollen käyttö- ja käyttökomponentit jatkavat normaalia pyörimistä sen jälkeen, kun ne ovat kiertyneet suhteessa toisiinsa saman kulman läpi.

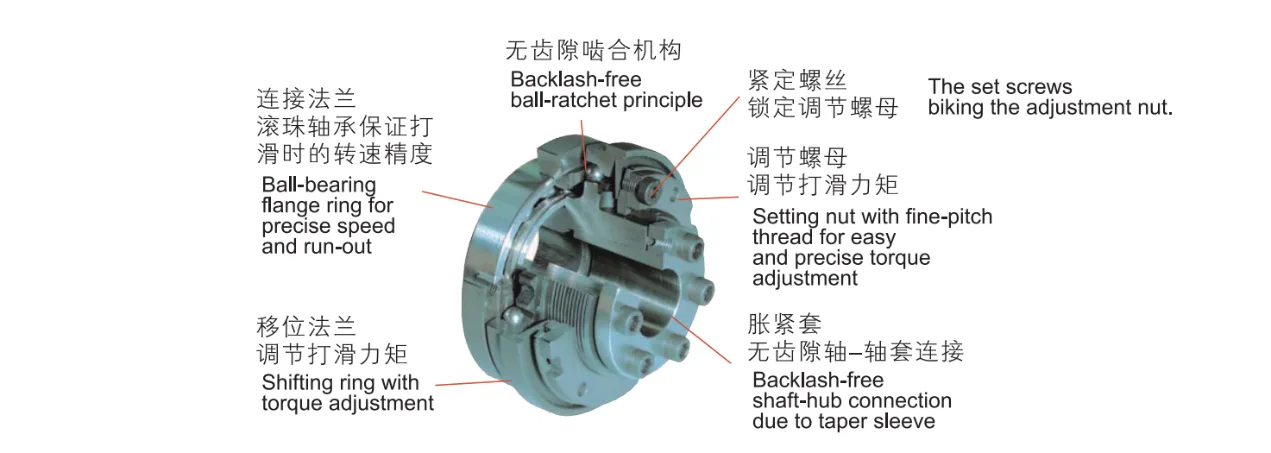

JTA-sarjan Steel Ball Torque Limiter täyttää nykyaikaisten elektronisten käyttöjärjestelmien tiukat vaatimukset ja tarjoaa korkean tarkkuuden, korkean dynaamisen suorituskyvyn ja poikkeuksellisen turvallisuuden samalla kun mahdollistaa vääntömomentin siirron täysin nolla välyksellä.

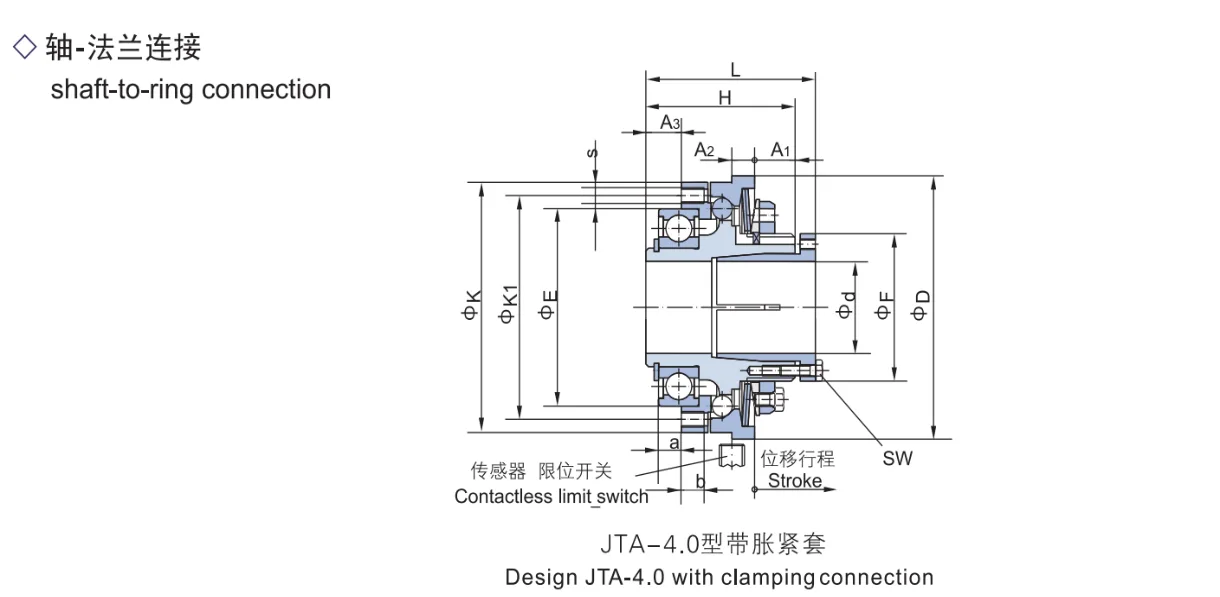

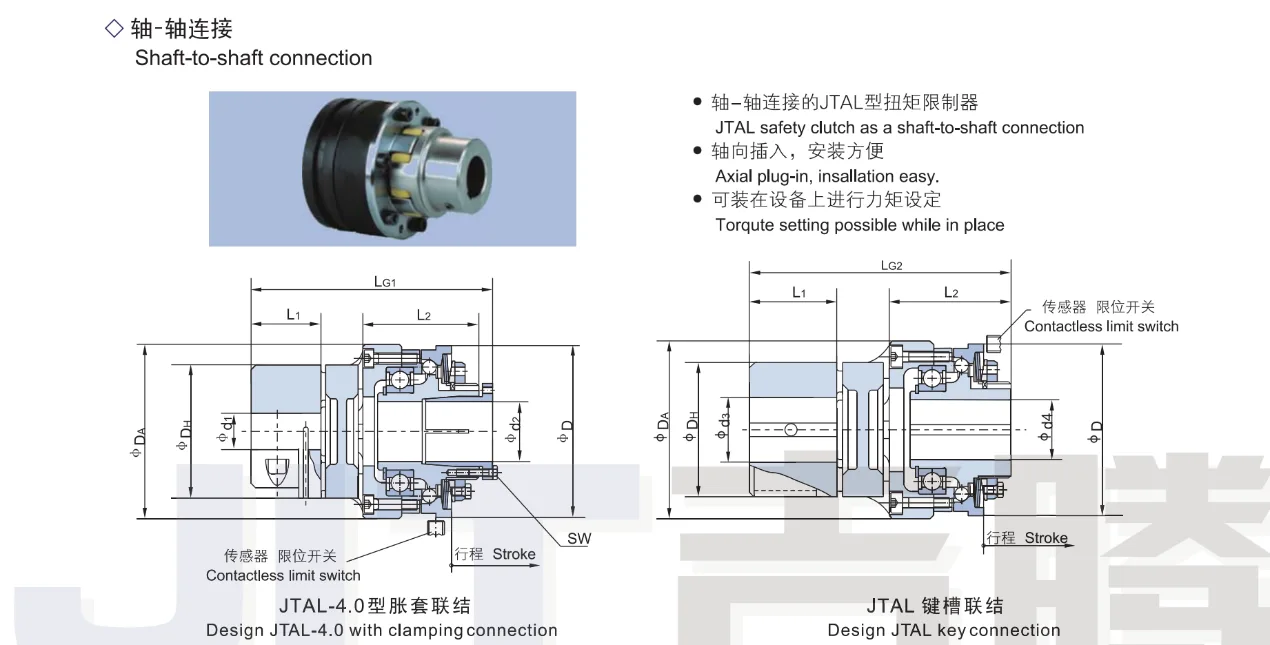

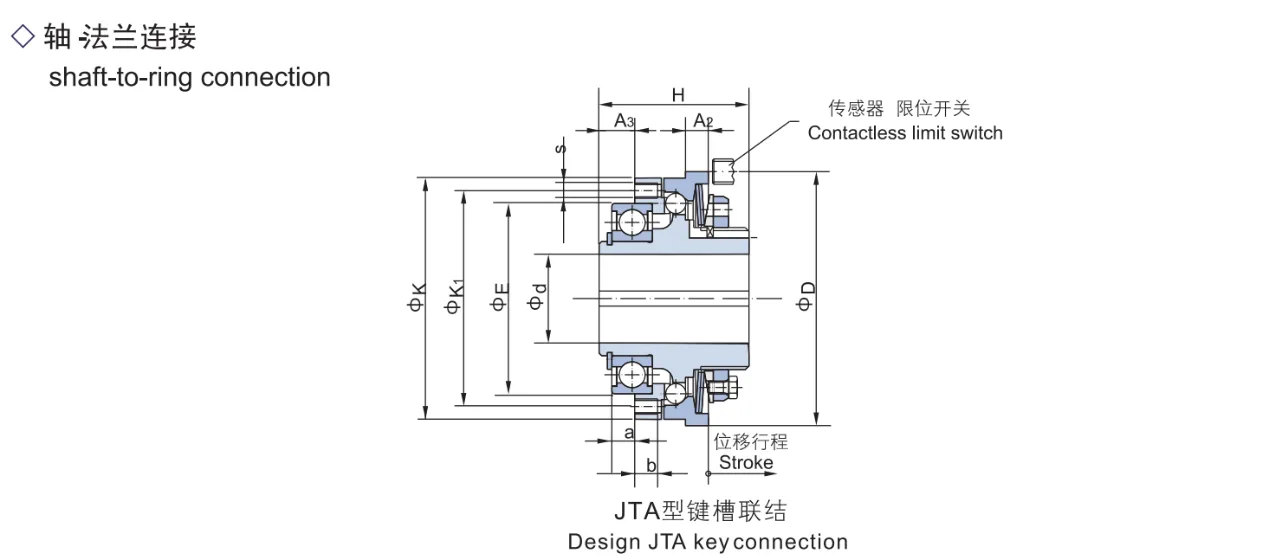

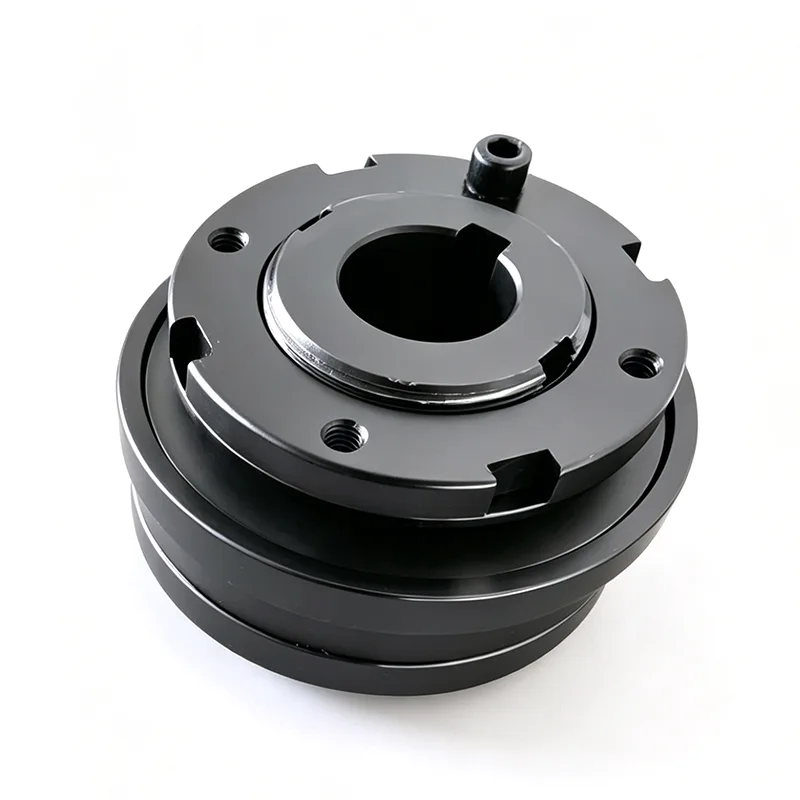

Teräspallon vääntömomentin rajoitin voidaan jakaa joihinkin tyyppeihin, nimittäin Design JTA-4.0 puristusliitännällä 、Design JTA -avainliitäntä、JTAL-tyyppinen teräspallon vääntömomentin rajoitin. Seuraavat ovat näiden tuotteiden rakennekaaviot ja tekniset parametritaulukot.
|
JTA4.0 Malli |
Vääntömomenttialue (Nm) |
|
|
|
Max nopeus Epätasapainoinen rpm |
Työntövoiman epätasapaino (mm) |
Massion hitausmomentit |
|
Kiristysruuvit ja kiristysmomentit forΦd |
|
Paino (kg) |
|
|
X-muotoinen |
L-muotoinen |
M-muotoinen |
H-muotoinen |
|
|
Keskittimen puolella Kg㎡ |
Joustava puoli Kg㎡ |
Koko (mm) |
Vääntömomentti (Nm) |
|
|
01 |
5-12.5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000211 |
0.000093 |
4 × M4 |
4 |
0.68 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000531 |
0.000234 |
6 × M4 |
4 |
1.14 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001388 |
0.000643 |
8×M4 |
4 |
1.98 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002846 |
0.001306 |
8 × M5 |
8 |
2.88 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006858 |
0.002649 |
8×M6 |
12 |
4.59 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.029432 |
0.006690 |
8 × M8 |
15 |
10.63 |
|
JTA4.0 Malli |
dmin |
dmax |
D |
F |
E (h6) |
K |
K1 |
L |
H |
A1 |
A2 |
A3 |
a |
b |
S |
SW |
|
01 |
10 |
20 |
70 |
38 |
47 |
65 |
56 |
47 |
40 |
12 |
7 |
8 |
5 |
6 |
8×M4 |
7 |
|
02 |
15 |
25 |
85 |
44 |
62 |
80 |
71 |
56 |
48 |
13.5 |
8 |
11 |
7 |
7 |
8 × M5 |
7 |
|
03 |
22 |
35 |
100 |
56 |
75 |
95 |
85 |
67 |
59 |
16 |
9 |
14 |
9 |
9 |
8×M6 |
7 |
|
04 |
32 |
44 |
115 |
70 |
90 |
110 |
100 |
73 |
64 |
17 |
10 |
16 |
10 |
10 |
8×M6 |
8 |
|
05 |
35 |
55 |
135 |
84 |
100 |
130 |
116 |
86 |
75 |
20.5 |
12 |
18 |
10 |
12 |
8 × M8 |
10 |
|
06 |
40 |
65 |
171 |
100 |
130 |
166 |
150 |
130 |
115 |
46 |
16 |
21 |
12 |
15 |
8 × M10 |
13 |
|
Koko/tyyppi |
Vääntömomenttialue (Nm) |
Viimeistelyreikä (H8) |
Viimeistelyreikä (H8) kohtaan JB/T7934-1999 |
|
JTA4.0-03 |
L |
1.Lisäkokoja pienempiä ja suuria vääntömomentteja varten saatavilla pyynnöstä；
2. Pienemmät reiät pienille vääntömomenteille saatavilla pyynnöstä；
3.H8 toleranssi käyttäjän puolella H8.
|
JTA Malli |
Vääntömomenttialue (Nm) |
|
|
|
Suurin nopeus (rpm) |
Työntövoiman epätasapaino (mm) |
Massion hitausmomentit |
|
Kiristysruuvit ja kiristysmomentit forΦd |
|
Paino (kg) |
|
|
X-muotoinen |
L-muotoinen |
M-muotoinen |
H-muotoinen |
|
|
Napapuolen kgm² |
Joustava puoli Kgm² |
Koko (mm) |
Vääntömomentti (Nm) |
|
|
01 |
5-12.5 |
10-25 |
20-50 |
25-62,5 |
4000 |
1.2 |
0.000205 |
0.000093 |
4 × M4 |
4 |
0.63 |
|
02 |
10-25 |
20-50 |
40-100 |
50-125 |
3000 |
1.5 |
0.000505 |
0.000234 |
6 × M4 |
4 |
1.02 |
|
03 |
20-50 |
40-100 |
80-200 |
100-250 |
2500 |
1.8 |
0.001302 |
0.000643 |
8×M4 |
4 |
1.75 |
|
04 |
40-100 |
80-200 |
160-400 |
200-500 |
2000 |
2.0 |
0.002630 |
0.001306 |
8 × M5 |
8 |
2.55 |
|
05 |
70-175 |
140-350 |
280-700 |
380-875 |
1200 |
2.2 |
0.006329 |
0.002649 |
8×M6 |
12 |
4.07 |
|
06 |
120-300 |
240-600 |
480-1200 |
600-1500 |
800 |
2.5 |
0.028443 |
0.006690 |
8 × M8 |
15 |
10.06 |
|
JTA Malli |
d |
D |
E (h6) |
K |
K1 |
H |
A2 |
A3 |
a |
b |
S |
|
01 |
12-20 |
70 |
47 |
65 |
56 |
40 |
7 |
8 |
5 |
6 |
8×M4 |
|
02 |
15-22 |
85 |
62 |
80 |
71 |
48 |
8 |
11 |
7 |
7 |
8 × M5 |
|
03 |
22-30 |
100 |
75 |
95 |
85 |
59 |
9 |
14 |
9 |
9 |
8×M6 |
|
04 |
28-40 |
115 |
90 |
110 |
100 |
64 |
10 |
16 |
10 |
10 |
8×M6 |
|
05 |
32-50 |
135 |
100 |
130 |
116 |
75 |
12 |
18 |
10 |
12 |
8 × M8 |
|
06 |
40-65 |
166 |
130 |
171 |
150 |
115 |
16 |
21 |
12 |
15 |
8 × M10 |
1.Lisäkokoja pienempiä ja suuria vääntömomentteja varten saatavilla pyynnöstä；
2. Pienemmät reiät pienille vääntömomenteille saatavilla pyynnöstä；
3.toleranssi käyttäjäpuolen H7.
|
Koko/tyyppi |
Vääntömomenttialue (Nm) |
Viimeistelyreikä (H7) |
Valmiin reiän halkaisija (H7) Standardin GB/T3852-1997 (JS9) mukainen kiilaura |
|
JTA03 |
L |
Φ22 |
Φ22 avaintapa |
|
JTAL |
Vääntömomenttialue (Nm) - X |
Vääntömomenttialue (Nm) - L |
Vääntömomenttialue (Nm) - M |
Max.nopeus epätasapainoinen rpm |
Työntöaluslevyn isku ylikuormituksessa mm |
|
01 |
5-12.5 |
10-25 |
20-50 |
4000 |
1.2 |
|
02 |
10-25 |
20-50 |
40-100 |
3000 |
1.5 |
|
03 |
20-50 |
40-100 |
80-200 |
2500 |
1.8 |
|
04 |
40-100 |
80-200 |
160-400 |
2000 |
2.0 |
|
05 |
70-175 |
140-350 |
280-700 |
1200 |
2.2 |
|
06 |
120-300 |
240-600 |
480-1200 |
800 |
2.5 |
|
JTAL |
Φd1 |
Φd2 |
Φd3 |
Φd4 |
Dₐ |
DH |
D |
LG1 |
LG2 |
L₁ |
L₂ |
|
01 |
15-28 |
10-20 |
8-28 |
10-20 |
70 |
55 |
70 |
102 |
95 |
30 |
47 |
|
02 |
19-35 |
15-25 |
10-38 |
15-25 |
85 |
65 |
85 |
120 |
112 |
35 |
57 |
|
03 |
20-45 |
20-35 |
12-45 |
20-30 |
100 |
80 |
100 |
146 |
138 |
45 |
69 |
|
04 |
28-45 |
30-45 |
14-55 |
30-40 |
115 |
95 |
115 |
159 |
150 |
50 |
74 |
|
05 |
35-55 |
35-55 |
20-60 |
35-50 |
135 |
105 |
135 |
182 |
171 |
56 |
87 |
|
06 |
45-80 |
40-65 |
35-80 |
40-65 |
175 |
135 |
171 |
255 |
240 |
75 |
130 |
|
JTAL03 |
L |
Φ20 |
Φ 20 |
Φ20-avainrata/ Φ 20-4.0 Φ 20-4.0 taputus |
|
Liitoksen koko/tyyppi |
Vääntömomenttialue (Nm) |
Viimeistelyreikä (H7) |
Viimeistelyreikä (H7) |
Viimeistelyreikä (H7) Kiilaura GB/T3852-arkkiin 1997 (Js9) |
