Jiteng on ammattimainen valmistaja ja toimittaja TL-tyyppisten elastisten holkkiliittimien Kiinassa. Tällä hetkellä tämä joustava kytkinkomponentti nauttii laajaa suosiota pienten ja keskisuurten voimansiirron alalla, joka perustuu tappien ja elastisten kumiholkkien yhdistettyyn rakenteeseen tehonsiirron helpottamiseksi. Toisin kuin jäykät kytkimet – joista puuttuu iskunvaimennuskyky ja jotka voivat vahingoittaa pääakseleita tai vaihteita ylikuormitusolosuhteissa – tämä tuote hyödyntää elastisten kumiholkkiensa joustavia ominaisuuksia absorboidakseen iskuja ja tärinää, joka syntyy laitteen käynnistyksen ja sammutuksen aikana, ja tarjoaa samalla erityisen ylikuormitussuojamekanismin.
1. Kimmoisen holkin vääntymän ja puolikytkimen rengasreikien välisen hammasvälyksen vuoksi kytkimellä on jonkin verran suhteellisuusteorian siirtymää ja eristysominaisuuksia kompensoivia ominaisuuksia.
2. Käyttölämpötila on -20 ℃ - +70 ℃
3. Kiilauramuotojen ja akselin reikien koko sekä merkintämenetelmän on oltava GB/T3852-1977:n määräyksen ja "kytkimen liitäntämuotokokojen ja akselin reikien" mukaisia.

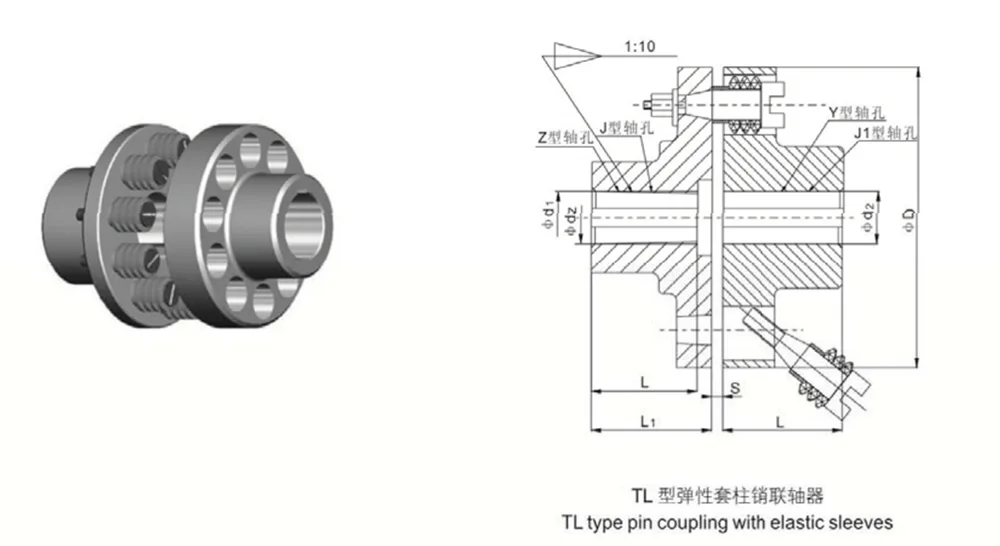

Z- ja J-tyypeille, joissa on vastareikä, se on sovituksen pituus, ei sisällä vastaporausta, L-arvo alla olevan piirustuksen mukaisesti.
Vanhan tyypin standardikoodi on GB4323-84
TL-tyyppinen elastinen holkkitappiliitos sopii yleisiin työskenaarioihin, joissa on keskikokoinen ja pieni teho, keskipitkä ja matala nopeus, tiheät käynnistykset ja toistuva pyöriminen eteen-taakse.
Sillä on kohtalainen puskurointi- ja tärinänvaimennuskyky ja se voi vaimentaa tavanomaisia iskuja, mutta se ei sovellu työolosuhteisiin, joissa on voimakasta iskua ja voimakasta tärinää.
Se soveltuu parhaiten laitteisiin, joissa on jäykkä asennusalusta ja korkea kohdistustarkkuus.
TL Type Elastic Sleeve Pin -liittimessä on sisäänrakennettu passiivinen ylikuormitussuojamekanismi yksinkertaisella, intuitiivisella logiikalla. Se on erityisesti suunniteltu käsittelemään kriittisiä alan kipukohtia – kuten laitteiden juuttumista, pysähtymistä tai isäntäkoneen vaurioita, jotka aiheutuvat välittömästä ylikuormitusiskusta pienissä ja keskikokoisissa koneissa – mikä mahdollistaa porrastetun suojausstrategian.
- Dedikoitu ylikuormituspaineenpoistorakenne: Joustava kumiholkki toimii koko voimansiirtokokoonpanon kuluvana osana. Normaalissa käyttökuormituksessa holkki tarjoaa vakaan iskunvaimennuksen ja vääntömomentin siirron; Epänormaaleissa olosuhteissa, kuten materiaalin jumiutuessa, moottorin pysähtyessä tai välittömässä ylikuormituksessa, elastinen holkki on kuitenkin suunniteltu ensimmäiseksi komponentiksi, joka joutuu puristumaan, kulumaan ja myöhemmin vaurioitumaan.
- Ylikuormitusiskuvoimien eristäminen: Kun elastinen holkki pettää, vääntömomentin siirtopolku keskeytyy automaattisesti. Tämä eristää tehokkaasti ylikuormitusiskuvoimat, estäen niitä leviämästä eteenpäin voimansiirtoketjussa ja suojaa siten olennaisesti kriittisiä, arvokkaita komponentteja, kuten moottoreita, pääakselia, laakereita ja vaihteistoa.
- Kustannustehokas suojaratkaisu: Toisin kuin kalliit vauriot, jotka voivat aiheutua koko koneen kokoonpanolle, vian korjaaminen vaatii vain edullisen joustavan holkin vaihtamisen. Tämä mahdollistaa ylikuormitukseen liittyvien vikojen ratkaisemisen pienin kustannuksin välttäen sekä kohtuuttomat korjauskustannukset että monimutkaiset huoltotoimenpiteet.
Verrattuna vastaaviin jäykiin kytkimiin ja huippuluokan elastisiin liittimiin, TL-tyypin elastinen holkkitappiliitos osoittaa merkittäviä etuja kolmella keskeisellä ulottuvuudella: alkuhankintakustannukset, vikaantuminen ja varaosien kustannukset. Tämä tekee siitä ihanteellisen valinnan laajamittaiseen laitteiden integrointiin ja hankintaan.
- Hallittavat kustannukset massatuotannon avulla: kypsiä, standardoituja valmistusprosesseja ja massatuotettuja komponentteja hyödyntäen tuotannon työnkulku on virtaviivaista ja tehokasta. Näin ollen vapaasti tehtaalla -hinnoittelu on edelleen erittäin edullinen, joten se soveltuu hyvin laitevalmistajien bulkkiintegrointiin ja jakelijoiden valmiiden varastojen ylläpitämiseen.
- Vakaa rakenne ja alhainen epäonnistumisaste: Kytkimessä on minimaalinen määrä sisäisiä osia ja vailla monimutkaisia, tarkkuudesta riippuvia rakenteita, joten se ei sisällä herkkiä vaurioille alttiita tarkkuusosia. Se pystyy kestämään pitkiä aikoja jatkuvaa käyttöä, johon kuuluu usein käynnistys ja pysäytys, mikä johtaa erittäin pieneen toimintahäiriön todennäköisyyteen päivittäisessä käytössä.
- Universaalit ja edulliset varaosat: Kulumiselle alttiit osat, kuten joustavat hihat, ovat alan vakioosia. Ne ovat laajasti saatavilla markkinoilla lukuisten hankintakanavien kautta, mikä johtaa erittäin alhaisiin yksittäisten komponenttien vaihtokustannuksiin. Perinteisiin jäykiin kytkimiin verrattuna kokonaiskustannustehokkuus ja arvolupaus ovat huomattavasti parempia.

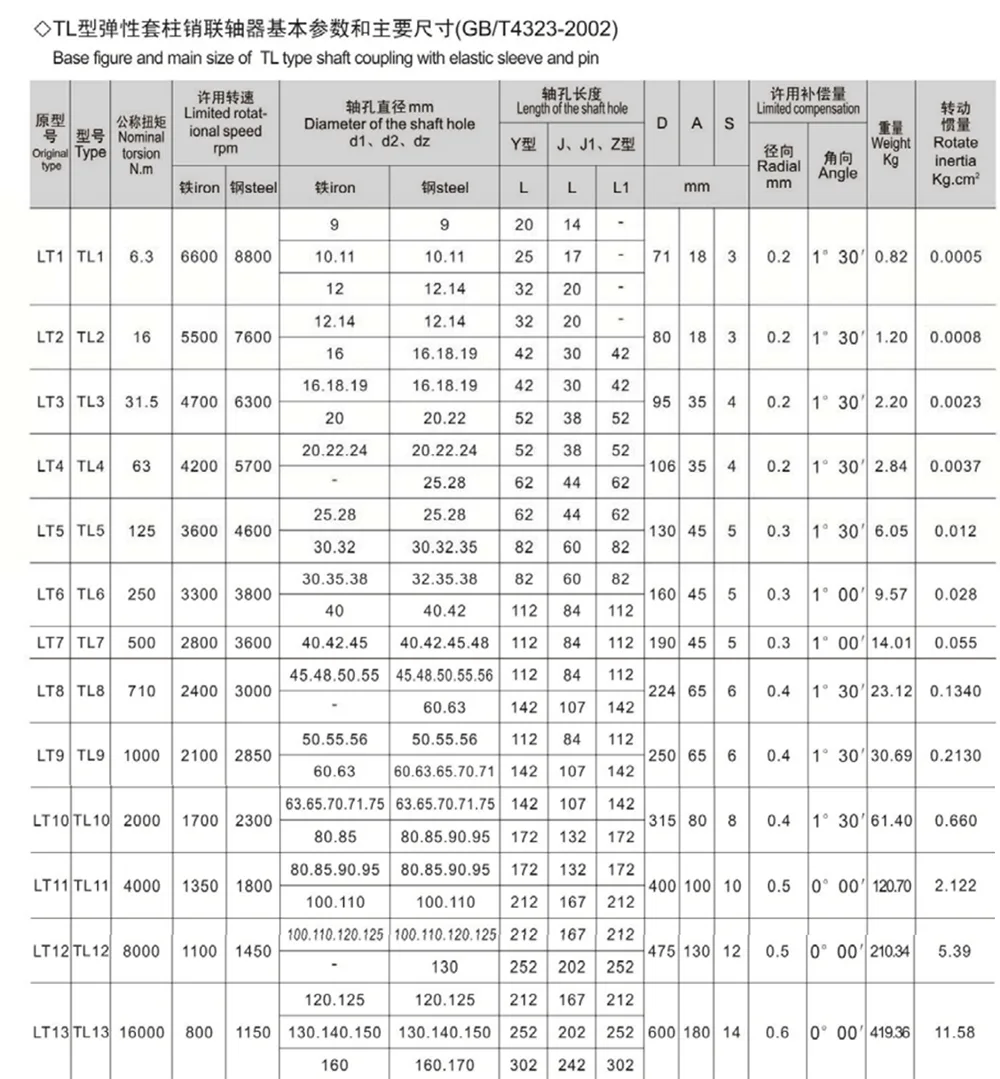

Huomautus: ① Levyn kytkentäpainot on laskettu minimihalkaisijaksi ja maksimipituudeksi.
② Lyhyt ylikuormitus ei saa ylittää 2 kertaa normaalia nimellismomenttia.
③ Akselin reikien muodot, joiden pituus on L ja L1, voidaan valita asiakkaan tarpeiksi.
④ Ajoinertiat ovat samanarvoisia.
Pitkän aikavälin toiminnan näkökulmasta TL-tyyppinen elastinen holkkiliitos virtaviivaistaa merkittävästi huolto- ja käyttöprosesseja. Se vähentää tehokkaasti manuaalisiin korjauksiin, varaosien vaihtoihin ja tuotantoseisokkeihin liittyviä kustannuksia, joten se sopii ihanteellisesti yleiskäyttöisiin koneisiin, jotka vaativat jatkuvaa 24 tunnin käyttöä.
- Elinikäinen voiteluton käyttö: Tuote perustuu kumielastomeeriin, joka vaimentaa voimansiirtoa; Koska siinä ei ole sisäisiä kitkaa aiheuttavia osia, se ei vaadi voiteluöljyä tai rasvaa asennuksen jälkeen. Tämä eliminoi säännöllisten huoltotoimenpiteiden tarpeen ja alentaa ylläpitoon liittyviä työvoimakustannuksia.
- Yksinkertainen kuluvien osien vaihto: Jos joustavat hihat lopulta vanhenevat tai vaurioituvat, huoltohenkilöstön tarvitsee vain poistaa päätysuojukset vaihdon suorittamiseksi loppuun. Koko prosessi voidaan suorittaa ilman, että kytkettyjä isäntäkoneita tarvitsee siirtää kummallekin puolelle, mikä varmistaa yksinkertaisen ja erittäin tehokkaan purkamisen ja kokoamisen työnkulun.
- Pienemmät seisonta-aikahäviöt: Korjaus- ja vaihtotehtävät suoritetaan nopeasti – vaativat usein vain yhden teknikon – mikä minimoi laitteiden seisonta-ajat. Tämä estää tyypillisesti komponenttien korjauksista aiheutuvat tuotantokapasiteetin menetykset ja tekee kytkimestä sopivan erilaisiin jatkuvan tuotannon koneisiin.
- Pumppauslaitteet: Yhteensopiva laajasti nesteenkäsittelylaitteiden, kuten keskipakopumppujen, tyhjiöpumppujen ja kemikaalien siirtopumppujen kanssa. Se vaimentaa käyttövärähtelyä pumpun rungossa ja suojaa siten sekä pumpun akselia että kytkettyä moottoria.
- Puhallin- ja puhallinlaitteet: Soveltuu erilaisiin ilmanvaihtojärjestelmiin, mukaan lukien yleiskäyttöiset tuulettimet, LVI-puhaltimet ja tuulettimet. Se vaimentaa nopean puhaltimen käytön aikana syntyvää tärinää ja optimoi laitteen yleisen toimintavakauden.
- Yleiset teollisuuskoneet: Voidaan integroida monenlaisiin laitteisiin - mukaan lukien kuljetinjärjestelmät, kevyet kompressorit, työstökoneet, maatalouskoneet ja pienet ja keskikokoiset vaihteistot - perusvoimansiirron ja ylikuormitussuojauksen kaksoisvaatimukset täyttämiseksi.
- Q1: Mikä on TL-tyypin elastisen holkkitappikytkimen suojamekanismi? Miten se eroaa vääntömomentin rajoittimesta?
- A1: TL-tyypin elastinen holkkiliitos käyttää passiivista ylikuormitussuojamekanismia; Ylikuormituksen sattuessa joustavat kumiset holkit on suunniteltu puristumaan, kulumaan ja lopulta leikkautumaan – jolloin vääntömomentin siirto irrotetaan. Sitä vastoin vääntömomentin rajoitin käyttää aktiivista laukaisumekanismia vetolaitteen kytkemiseksi pois päältä. Tämä tuote on erikoistunut kustannustehokkaaseen perussuojaukseen ja iskunvaimennuksen, joten se sopii vakiolaitteisiin, joiden teho on pieni tai keskisuuri; päinvastoin, vääntömomentin rajoittimemme on suunniteltu raskaaseen käyttöön, suuren riskin ja korkean tarkkuuden teollisuuskoneisiin.
- Q2: Edellyttääkö kuluneen joustavan holkin vaihtaminen koko kytkinkokoonpanon purkamista?
A2: Ei, koko konetta ei tarvitse purkaa, eikä molemmissa päissä olevia kytkettyjä voimalaitteita, kuten moottoreita tai pumppuja, tarvitse siirtää. Sinun tarvitsee vain poistaa ulkopäädyn kansi vaihtaaksesi suoraan sisäisen joustavan holkin, jos se on vanhentunut tai vaurioitunut. Toimenpide on suoraviivainen, joten jopa aloittelevat teknikot voivat suorittaa huoltotehtävän nopeasti.
- Q3: Vaatiiko tämä kytkin säännöllistä voitelua tai huoltoa rutiinikäytön aikana?
A3: Tuote on täysin huoltovapaa eikä vaadi voitelua; ei tarvitse levittää rasvaa tai voiteluaineita. Elastisen holkin vaihtoväli riippuu erityisistä käyttöolosuhteista. Vakioolosuhteissa – ympäristön lämpötiloissa ja pölyttömässä ympäristössä – holkki kestää tyypillisesti 1–3 vuotta. Sovelluksissa, joihin liittyy usein käynnistyspysäytys tai korkea tärinätaso, suosittelemme holkin tarkastusta kuuden kuukauden välein. vaihda se nopeasti, jos havaitset halkeilun, kovettumisen tai ikääntymisen merkkejä.
