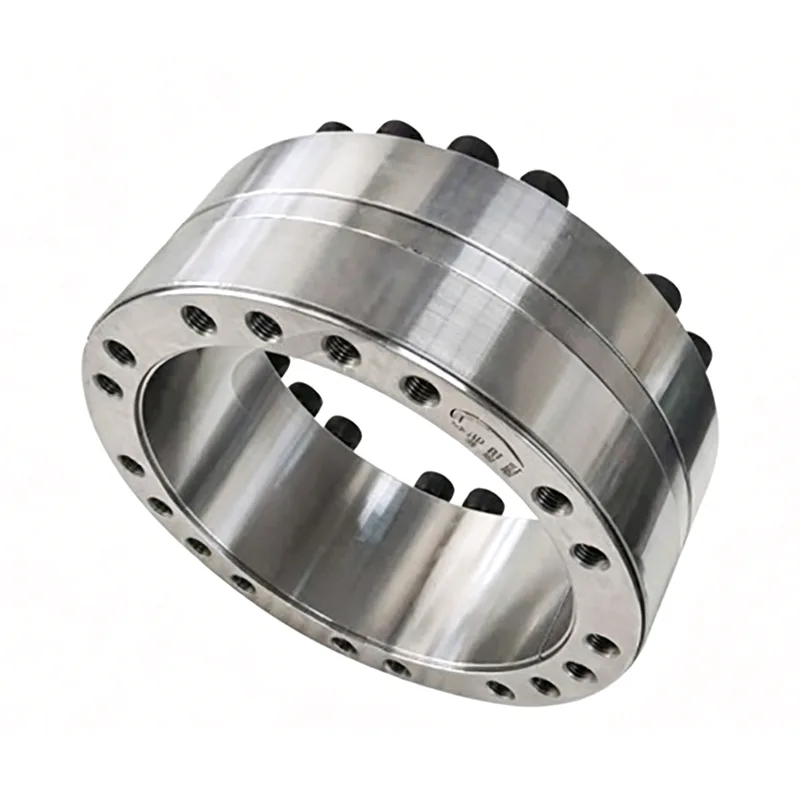

Tyypin Z5 lukituskokoonpano

Type Z5 Locking Assembly on erikoistunut liitäntäkomponentti, joka on suunniteltu raskaaseen käyttöön, jossa on suurihalkaisijaiset akselit. Se eliminoi monimutkaiset kokoonpanotoimenpiteet – jotka eivät vaadi lämpöasennusta tai erikoistyökaluja – ja siinä on poikkeuksellisen alhainen asennuksen este. Se tukee useiden yksiköiden sarjaliitäntää vastaamaan vaihtelevia vääntömomenttivaatimuksia, on yhteensopiva sekä uusien että vanhojen raskaan teollisuuden koneiden kanssa, toimii suoraan maahantuotujen komponenttien korvaajana ja on suunniteltu kestämään äärimmäisiä käyttöolosuhteita, mikä helpottaa laitteiden siirtojärjestelmien kustannustehokkaita päivityksiä.

1. Tyypin Z5 lukituskokoonpanoa käytetään akselin ja akselille asennettujen komponenttien väliseen liittämiseen vääntömomentin, aksiaalivoiman tai molempien yhdistetyn kuormituksen välittämiseen.

2. Lukituskokoonpanolla yhdistetyn akselin toleranssialue on h8 ja reiän toleranssialue on H8.

Merkintäesimerkki:

Tyypin Z5 lukituskokoonpano, jonka sisähalkaisija d=300mm ja ulkohalkaisija D=375mm:

Lukituskokoonpano: Z5-300×375

GB 5867-86

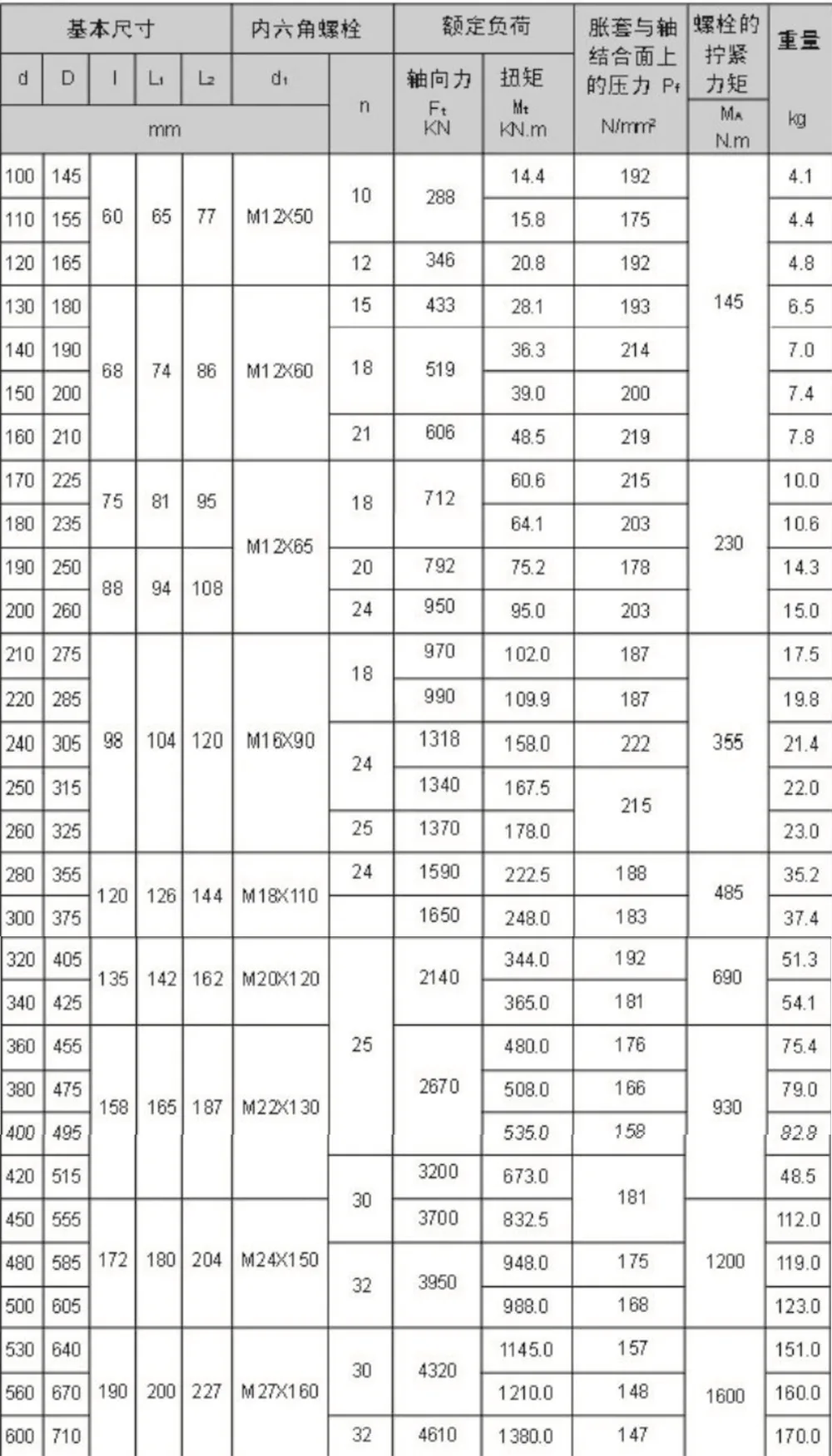

Tyypin Z5 lukituskokoonpanojen perusmitat ja -parametrit (GB 5867-86)

Asennuksen ja sovelluksen edut

Tyypin Z5 lukituskokoonpano on erityisesti optimoitu käsittelemään yleisiä kipukohtia, jotka liittyvät suurten raskaiden teollisuuskoneiden asennukseen, käyttöönottoon ja huoltoon. Se virtaviivaistaa koko toiminnan työnkulkua, vähentää paikan päällä tapahtuvan rakentamisen vaikeutta, alentaa työvoimakustannuksia ja mukautuu saumattomasti erilaisiin ja vaihteleviin asennusolosuhteisiin eri työmailla.

1. Yksinkertaistettu kokoonpanoprosessi, nolla teknistä estettä: Tuote eliminoi täysin perinteisille raskaille liitososille tyypilliset monimutkaiset kokoonpanotoimenpiteet. Se ei vaadi korkean lämpötilan lämpösovitusprosesseja eikä räätälöityjä erikoistyökaluja; lukitus ja kiinnitys voidaan saavuttaa käyttämällä vain vakiokiinnikkeitä. Paikan päällä tapahtuvassa asennuksessa ei ole teknisiä esteitä, joten jopa käyttäjät, joilla ei ole aikaisempaa teknistä taustaa, voivat suorittaa kokoonpanotehtävät tehokkaasti, mikä tekee siitä sopivan monenlaisiin rakennustyömaan skenaarioihin.

2. Tarkka aksiaalinen mikrosäätö, korkea kohdistustehokkuus: Kokoamisen aikana tuote mahdollistaa vapaan ja tarkan aksiaalisen asennon hienosäädön. Laitteen akselin keskipisteen kohdistaminen ja tarkkuuskalibrointi ovat yksinkertaisia ​​ja nopeita toimintoja. Tämä ratkaisee tehokkaasti haasteet, jotka liittyvät vaikeaan kohdistukseen ja työläs kalibrointiin suurissa koneissa, mikä lyhentää merkittävästi koko koneen asennus- ja käyttöönottosykliä.

3. Sujuva, tukkeutumaton purkaminen, pienemmät seisokkiaikahäviöt: Myöhempien rutiinihuollon, komponenttien vaihdon tai toiminnallisten päivitysten aikana tuote voidaan helposti irrottaa ja poistaa. Prosessi on täysin vapaa tukkeutumis- tai takertumisvioista, mikä vähentää merkittävästi huoltoon tarvittavia laitteiden seisokkeja ja varmistaa tuotantolinjan jatkuvan, vakaan toiminnan.

4. Modulaarinen sarjaliitäntä, joustava kuormitussopeutuvuus: Järjestelmä tukee useiden tyypin Z5-lukituskokoonpanojen joustavaa yhdistelmää ja sarjaliitäntää. Tämän ansiosta käyttäjät voivat dynaamisesti säätää kokonaiskuormankantokykyä laitteen todellisten käyttömomenttivaatimusten perusteella. Se mahdollistaa sopeutumisen monenlaisiin kuormitusolosuhteisiin ilman tarvetta vaihtaa eri spesifikaatioita sisältäviä komponentteja, mikä vähentää merkittävästi paikan päällä tapahtuvan käyttöönoton monimutkaisuutta ja työvoimakustannuksia.

Laitteiden yhteensopivuuden suorituskyky

Erikoisliitoskomponenttina, joka on suunniteltu yksinomaan raskaisiin sovelluksiin, joihin liittyy suurihalkaisijaisia ​​akseleita, Type Z5 -lukituskokoonpano tarjoaa erinomaisen yhteensopivuuden laitteiden kanssa. Se kattaa koko kirjon sovellusskenaarioita – mukaan lukien integrointi uusiin koneisiin, vanhojen laitteiden jälkiasennus ja tuontikomponenttien suora korvaaminen – ja se on suunniteltu kestämään raskaan teollisuuden äärimmäisissä käyttöolosuhteissa.

1. Tuotujen osien saumaton vaihto; Paikallinen tuotanto kustannusten alentamiseksi: Yhteensopiva laajan valikoiman suurten raskaiden isäntäkoneiden kanssa, nämä komponentit tarjoavat suuren vaihtokelpoisuuden ja toimivat suorina korvaavina lukuisille korkealaatuisille tuoduille lukituskokoonpanoille. Niiden voimansiirron suorituskyky ja lukitustarkkuus kilpailevat tuontituotteiden kanssa, minkä ansiosta käyttäjät voivat saavuttaa vastaavat toimintatulokset huomattavasti pienemmillä hankintakustannuksilla.

2. Tuhoamaton jälkiasennus laitteiden suorituskyvyn parantamiseksi: Suunniteltu ikääntyvien raskaiden teollisuuskoneiden voimansiirtojärjestelmien parantamiseen, nämä komponentit eivät vaadi muutoksia laitteen päärakennerunkoon. Suora vaihto ja asennus lisäävät tehokkaasti voimansiirron vakautta ja lisäävät laitteiden kokonaiskuormitusta – jälkiasennusprosessille on tunnusomaista sen yksinkertaisuus, alhaiset investointikustannukset ja huomattavat suorituskyvyn parannukset.

3. Yksinkertaistettu uuden koneen suunnittelu; Nopeutetut T&K-syklit: Kun nämä komponentit integroidaan upouusiin raskaan teollisuuden koneisiin, ne mahdollistavat voimansiirtojärjestelmien asettelujen virtaviivaistamisen ja ylimääräisten rakenneosien eliminoinnin. Tämä lyhentää tehokkaasti koko koneen tutkimus- ja kehitystyötä, rakenteellista optimointia ja massatuotantosyklejä, mikä parantaa tehokkuutta, jolla laitevalmistajat tuovat uusia tuotteita markkinoille.

4. Sopeutuvuus ääriolosuhteisiin; Parempi laitteiden laatu: Nämä komponentit kestävät monenlaisia ​​monimutkaisia ​​ja äärimmäisiä teollisia käyttöympäristöjä, ja ne tarjoavat yhden luukun ratkaisun suurten koneiden suurten vääntömomenttien voimansiirtoliitäntöjen päivittämiseen. Ne parantavat tehokkaasti laitteen yleistä toimintatarkkuutta, vakautta ja kokonaisvaltaista laatua, mikä vahvistaa sen pitkän aikavälin suorituskykyä ja kestävyyttä.
