Tyyppi Z7B Lukituskokoonpano

Tyypin Z7B lukituskokoonpano on erikoistunut, avaimeton kitkalukituskomponentti, jossa on kaksinkertainen kartiorakenne ja joka on suunniteltu erityisesti raskaaseen käyttöön, jossa akselihalkaisijat ovat keskisuuret tai suuret:

1. Rakennekokoonpano: Se koostuu yhdestä sisärenkaasta, joka on yhdistetty kahteen ulkorenkaaseen. Suunnittelussa käytetään sisäistä puristusvoimamekanismia, joka puristaa sisäänpäin laajentamatta ulospäin, mikä varmistaa suuren kosketuspinnan ja poikkeuksellisen keskitystarkkuuden.

2.  Parannettu lujuus: Sekä seinämän kokonaispaksuutta että rakenteellista jäykkyyttä on vahvistettu kattavasti. näin ollen sen nimellinen kantava vääntömomentti ylittää tavallisen kevyen Z7A-mallin.

3.  Ensisijaiset sovellukset: Suunniteltu ensisijaisesti onttojen akseleiden lukitsemiseen vaihteistoissa ja suurten voimansiirtojärjestelmien raskaiden komponenttien turvaamiseen. Sitä käytetään laajasti raskaan teollisuuden laitteistoissa eri aloilla, kuten metallurgiassa, kaivostoiminnassa, satamatoiminnassa ja tuulivoiman tuotannossa.

Väsymys ja iskunkestävyys

Tyypin Z7B lukituskokoonpanossa on täysin jäykkä kitkavoimansiirtorakenne. Suunnittelun ansiosta se välttää luonnostaan ​​elastisiin komponentteihin liittyvät yleiset sudenkuopat – erityisesti ikääntymisen ja myöhemmän vian riskin – joten se sopii ihanteellisesti terästehtaille, kaivoksille ja satamarakenteille tyypillisiin vaihtuviin käyttöolosuhteisiin.

1.  Elastisten heikkouksien poistaminen: Se voittaa tavallisten elastisten kytkimien osien luontaiset puutteet, kuten herkkyyden ikääntymiselle ja väsymisvaurioille, luottamalla jäykkään kartiomaiseen pintaan vääntömomentin välittämiseksi. Näin ollen se on immuuni suorituskyvyn heikkenemiselle, jonka usein aiheuttaa elastinen hajoaminen.

2.  Sopeutuvuus vaativiin olosuhteisiin: Se on suunniteltu kestämään toistuvia käynnistys-pysäytysjaksoja, eteen-taaksepäin suuntautuvista iskukuormituksista ja jatkuvasta, raskaasta kellonajasta, mikä osoittaa erinomaisen sietokyvyn vaihteleville kuormille.

3.  Poikkeuksellinen kestävyys: Jopa pitkittyneissä ja toistuvissa iskukuormituksissa, kokoonpano pysyy vapaana löystymisestä, luistamisesta tai vääntömomentin heikkenemisestä. Pystyy keskeytyksettä ja jatkuvaan toimintaan ympäri vuoden, ja sen kestävyys ylittää huomattavasti tavanomaisten kytkinosien kestävyyden.

Kentän mukautuvuus

Kokoonpano tarjoaa runsaasti toleranssia asennusvirheille, mikä asettaa vähemmän tiukkoja vaatimuksia työkappaleiden työstötarkkuudelle. Tämä ominaisuus käsittelee ja ratkaisee erityisesti haastavia kokoonpanoongelmia, joita usein kohdataan työskennellessäsi vanhojen laitteiden kanssa, joissa akselipinnat ovat saattaneet kärsiä kulumisesta tai vaurioitumisesta.

1.  Korkea toleranssi sovitusvaihteluille: Sillä on vahva kapasiteetti mukautua vaihteluihin akselin ja navan välisissä sovitustoleransseissa. Tämä ominaisuus mahdollistaa alhaisemmat tarkkuusstandardit työkappaleiden alkutyöstössä, mikä vähentää komponenttien täsmälliseen viimeistelyyn liittyviä kokonaiskustannuksia.

2. Tyypin Z7B lukituskokoonpano kompensoi ikääntyvien laitteiden viat – kuten akselin pinnan kuluminen, lievä soikea muodonmuutos ja liiallinen sovitusvälys – eliminoiden siten vaihteiston välyksen ilman tarvetta vaihtaa koko akseli- ja napakokoonpanoa, mikä mahdollistaa kustannustehokkaan jälkiasennuksen.

3. Kokoonpanoasento on vapaasti säädettävissä eikä vaadi tarkkaa peruspisteen sijoittelua, mikä vähentää tehokkaasti vanhojen laitteiden paikan päällä tehtävän jälkiasennuksen monimutkaisuutta.

Rakenteellisen turvallisuuden suorituskyky

Suljettua, kiinteää kiinnitysrakennetta hyödyntävä tyypin Z7B lukituskokoonpano ratkaisee lukuisia perinteisiin rinnakkaisliitäntöihin liittyviä turvallisuusriskejä ja varmistaa vakaan ja luotettavan lukituskyvyn myös ankarissa käyttöolosuhteissa.

1. Se eliminoi perinteisiin rinnakkaisnäppäimiin liittyvät yleiset vikariskit, kuten kulumisen, murtuman, aksiaalisen siirtymän ja voimansiirron jumiutumisen, mikä parantaa laitteiden toimintojen turvallisuutta.

2. Integroitu rakenne jakaa kuormat tasaisesti estäen paikallisia jännityskeskittymiä; näin ollen kokoonpano kestää erittäin hyvin komponenttien kohdistusvirheitä, irtoamista tai rikkoutumista käytön aikana.

3. Se säilyttää turvallisen lukon vaikeissa olosuhteissa – mukaan lukien raskaat iskukuormitukset, korkeat lämpötilat, pölyiset ympäristöt ja voimakas tärinä – ja näin ehkäisevät äkillisten voimansiirtovikojen aiheuttamat laitteistovauriot ja tuotannon turvallisuushäiriöt ja viime kädessä tehostaen koneen yleistä turvallisuustekijää.

Perustiedot

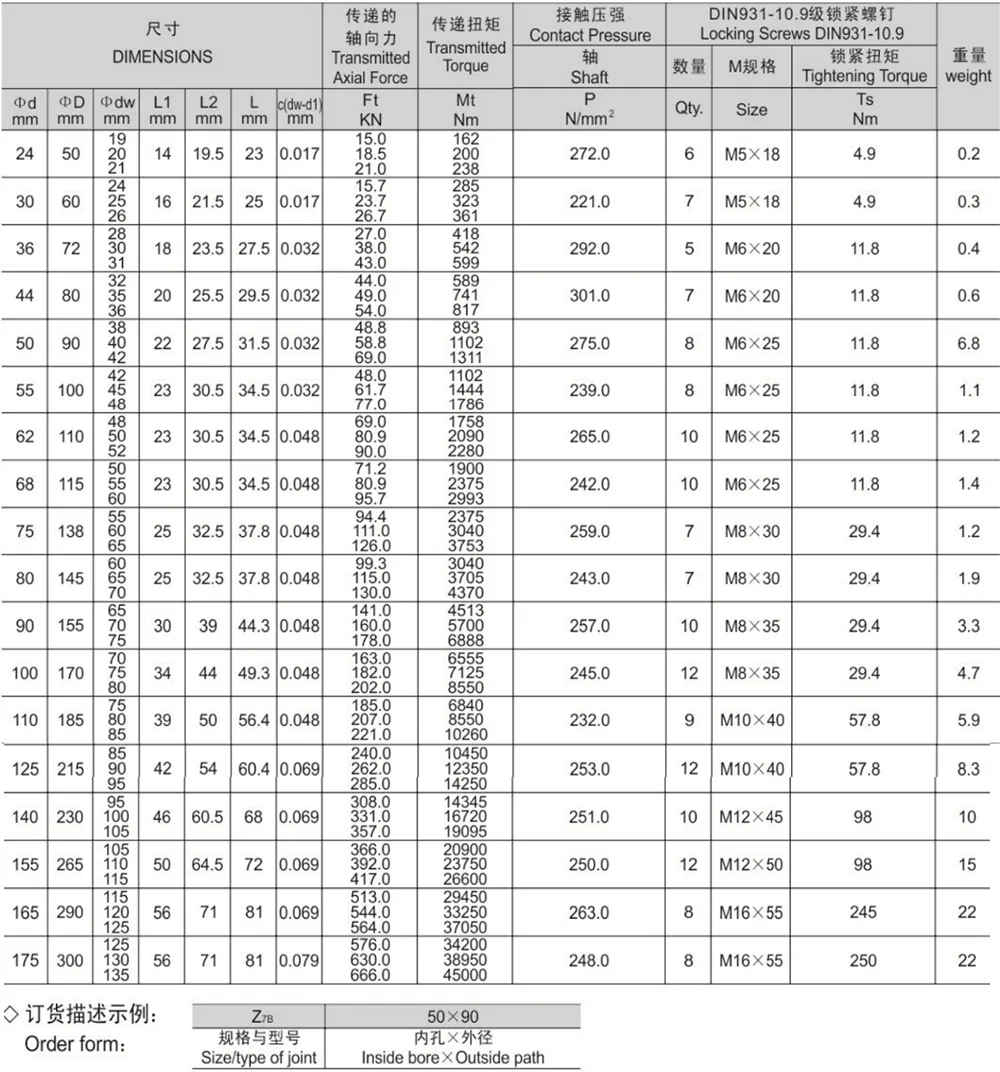

Tyypin Z7B lukituskokoonpano on saatavana kattavana sarjana perusmitoilla ja -parametreilla. Katso tuotteen valinta Z7B-lukituskokoonpanon perusmitat ja parametrit -taulukosta määrittääksesi sopiva malli akselin halkaisijan, nimellisvääntömomentin ja käytettävissä olevan asennustilan perusteella.
