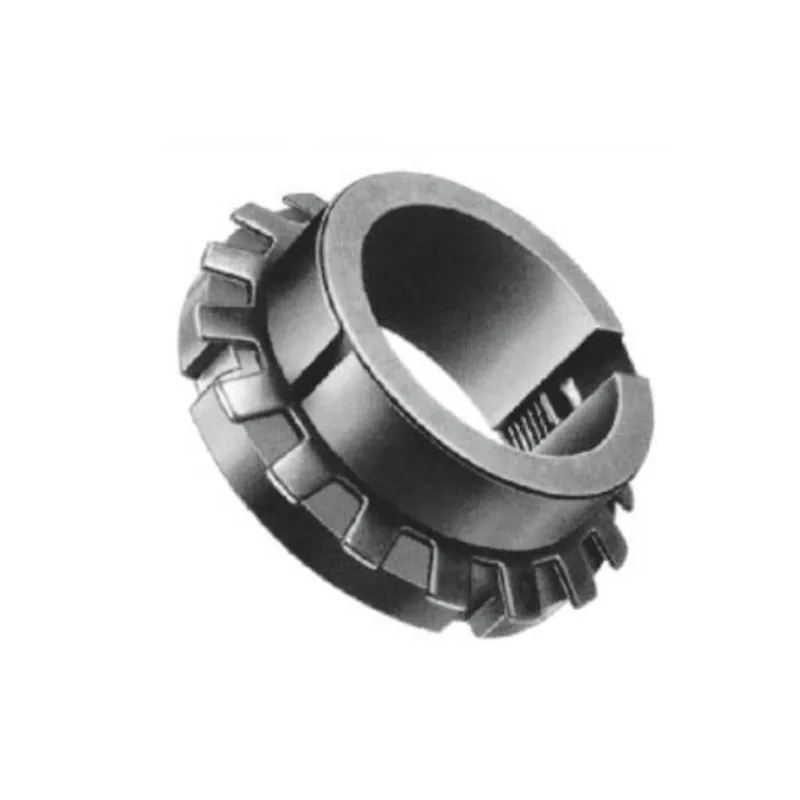

Tyyppi Z9 lukituskokoonpano

Type Z9 Locking Assembly on Jiteng Machineryn kehittämä patentoitu, kevyt, mutta raskas avaimeton lukituskomponentti. Sen toiminta perustuu tarkan kartiomaisen itselukituksen periaatteeseen voimansiirrossa. Ohut, kompakti profiili, joka vie vain vähän asennustilaa, tarjoaa tasaisen ja vakaan puristusvoiman, mikä tekee siitä yhteensopivan erityyppisten kiinteiden ja onttojen akseleiden kanssa. Se on suunniteltu erityisesti ahtaisiin tiloihin, keskiraskaisiin kuormiin ja usein suoritettaviin käynnistys-pysäytystoimintoihin liittyviin sovelluksiin, ja se löytää laajan sovelluksen yleisissä koneissa, mukaan lukien automaatiojärjestelmät, puuntyöstölaitteet ja pakkauskoneet.

Kevyt muotoilu ja tilaa säästävät edut

Tyyppi Z9 erottuu perinteisistä, isoista laajennusholkeista, ja siinä on ohut ja kevyt rakenne. Se tarjoaa pienemmän kokonaisjalanjäljen ja ohuemman profiilin mille tahansa vääntömomentille – se on erityisesti suunniteltu ratkaisemaan kokoonpanohaasteita laitteissa, joille on ominaista kompaktit sisätilat ja rajalliset sijoittelut.

1. Pienempi jalanjälki vastaavalla vääntömomentilla: kokoonpanossa on ohut, virtaviivainen rakenne, mutta se säilyttää normaalit keskiraskasta kantavuudet. Sen paksuus ja kokonaistilavuus ovat parempia kuin tavallisilla paisuntaholkeilla, joilla on vastaavat vääntömomenttivaatimukset, mikä saavuttaa tehokkaasti "pienen koon, suuren kuormituksen" suorituskykysuhteen.

2. Optimoitu kompakteille laiteasetteluille: Suunniteltu automaatiojärjestelmien ja tarkkuuskevyiden teollisuuden koneiden ahtaisiin asennustiloihin ajatellen, kokoonpano ei vie ylimääräistä tilaa asennuksen jälkeen. Tämä helpottaa isäntäkoneen siistiä ja organisoitua sisäistä asettelua, mikä tukee siirtymistä kohti kevyempiä ja integroidumpia laitemalleja.

3. Erittäin monipuolinen akselin halkaisijat: Tyypin Z9 lukituskokoonpano mahdollistaa voimansiirtoliitännät monenlaisia ​​kiinteitä ja onttoja akseleita varten. Sen laaja valikoima yhteensopivia akselihalkaisijoita takaa suuren monipuolisuuden, mikä mahdollistaa sen käytön useissa erityyppisissä laitteissa ilman, että tarvitsee usein vaihtaa eri komponenttimallien välillä.

Kuorman puskurointi ja akselin suojausominaisuudet

1. Välittömien iskukuormien puskurointi: Laitteen toiminnan käynnistys- ja sammutusvaiheiden aikana syntyy hetkellisiä iskuvoimia ja äkillisiä vääntömomentin vaihteluita. Tyypin Z9 lukituskokoonpanon yhtenäinen kiristysrakenne puskuroi tehokkaasti näitä iskuvoimia, mikä vähentää mekaanista rasitusta – tai "kovaa rasitusta" – voimansiirtojärjestelmään äkillisten kuormitusmuutosten vuoksi.

2. Jännityskeskittymien aiheuttamien vaurioiden eliminointi: Kun hylätään perinteisiin avainliitäntöihin liittyvä yksipistekuormituksen luontainen haitta, järjestelmä saavuttaa tasaisen kuorman jakautumisen koko kosketusalueella. Tämä eliminoi täysin jännityskeskittymisongelmat akselissa ja navassa, mikä estää vikoja, kuten akselin muodonmuutoksia, pintavaurioita ja komponenttien halkeilua.

3. Ydinkomponenttien pidennetty käyttöikä: Vaimentaa kuormitusiskuja ja varmistaa tasaisen vääntömomentin siirron, mikä vähentää merkittävästi voimansiirron kriittisten komponenttien, kuten pääakselien, laakerien ja navojen, kulumista ja pidentää siten tehokkaasti koko koneen ydinkokoonpanojen käyttöikää.

Säänkestävyys ja ympäristöön sopeutuminen

1. Erinomainen pölyn- ja ruosteenkestävyys: Tehostetun pinnansuojausprosessin ansiosta kokoonpano kestää erinomaisesti pölyä ja ruostetta. Se pystyy toimimaan pitkään ja luotettavasti tavallisissa teollisuustyöpajaympäristöissä, joille on ominaista pölyn, lievän kosteuden tai vähäinen öljylikaisuus.

2. Stabiilisuus vaihtelevissa lämpötiloissa: Materiaalilla on vakaat fysikaaliset ominaisuudet; näin ollen se pysyy turvallisena - ei löystymässä eikä tarttumassa - altistuessaan ympäristön lämpötilan vaihteluille, joihin liittyy lämpölaajenemista ja -supistumista. Tämä estää ongelmia, kuten lukitusmekanismin löystymisen, tukkeutumisen tai korroosion aiheuttaman takertumisen.

3. Joka sään vakaa kiinnitys ja vääntömomentin siirto: Tyypin Z9 lukituskokoonpanoon ei vaikuta tavallisille käyttöympäristöille tyypilliset pienet häiriöt. Se säilyttää tasaisen kiristysmomentin ja voimansiirron tarkkuuden ympäri vuoden – päivällä ja yöllä – osoittaen poikkeuksellista vakautta ja mukautumiskykyä erilaisissa käyttöolosuhteissa.

Edut tehokkaassa vaihteistossa

1. Zero-Backlash Vaihteisto minimaalisella häviöllä: Suippenevat pinnat saavuttavat tiukan, rakottoman istuvuuden varmistaen voimansiirron ilman "kuollutta liikettä" tai viivettä. Tämä eliminoi täysin mekaanisen välyksen aiheuttamat tehohäviöt, mikä lisää merkittävästi voimansiirron tehokkuutta.

2. Pienempi laitteiden energiankulutus: Erittäin tehokas ja tarkka voimansiirtorakenne minimoi tehottoman energian kulutuksen. Pitkän ja jatkuvan käytön aikana tämä pienentää tehokkaasti laitteen kokonaisenergiajalanjälkeä ja alentaa siten tuotannon käyttökustannuksia.

3. Tuotantokapasiteetin johdonmukainen parantaminen: Laitteen voimansiirtojärjestelmä toimii tehokkaammin ja sujuvammin – ilman sähkökatkoksia tai pyörimisnopeuden heikkenemistä. Tämä ylläpitää johdonmukaisesti toiminnan tehokkuutta, mikä johtaa tasaiseen ja luotettavaan kasvuun yrityksen kokonaistuotantokapasiteetissa.

Sovellettavat skenaariot

Tyypin Z9 lukituskokoonpano on suunniteltu erityisesti kevyisiin mutta raskaisiin voimansiirtosovelluksiin. Yhteensopiva useiden eri laitetyyppien kanssa, se on ihanteellinen komponenttivalinta raskaan kuorman siirtämiseen ahtaissa tai ahtaissa ympäristöissä. Käytetään laajasti erilaisissa kevyen teollisuuden ja yleisissä raskaissa laitteissa, mukaan lukien automaatiojärjestelmät, puuntyöstökoneet, pakkauskoneet, apumetallurgiset laitteet, nopeudenrajoittimet, teollisuuspuhaltimet, vesipumput ja kuljetusjärjestelmät.

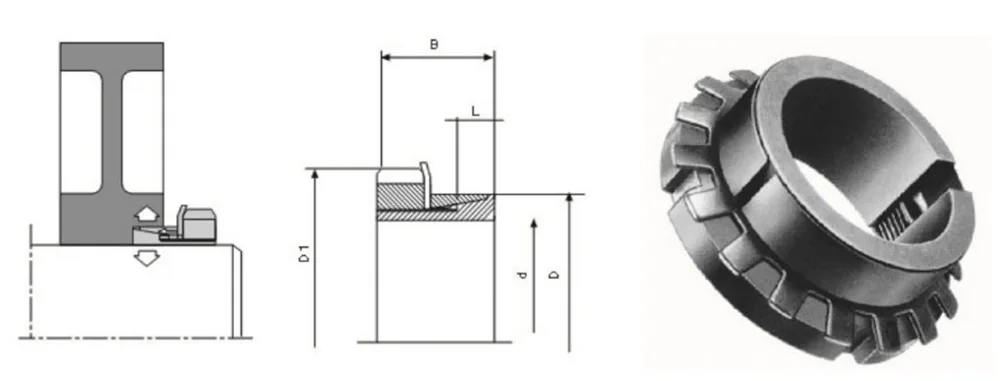

Tyypin Z9 lukituskokoonpanojen perusmitat ja -parametrit

FAQ

Kysymys 1: Mikä on tyypin Z9 lukituskokoonpanon ja tavallisten raskaiden lukituskokoonpanojen välinen ydinero?

A1: Z9:lle on ensisijaisesti ominaista kompakti, kevyt, mutta silti raskas muotoilu. Vastaavia vääntömomentteja varten siinä on pienempi kokonaistilavuus ja ohuempi profiili. Se on suunniteltu erityisesti kokoonpanoskenaarioihin, joissa sisäinen laitetila on rajallinen, mikä tasapainottaa tehokkaasti kompaktin muodon ja vankan kantavuuden. Se toimii ainutlaatuisena erikoiskomponenttina tarkkuusautomaatioon ja kevyeen teollisuuden laitteisiin.

Q2: Voidaanko tämä yksikkö asentaa ja käyttää normaalisti ahtaissa asennustiloissa?

A2: Z9:ssä on mittatilaustyönä suunniteltu kompakti rakenne, joka on kehitetty erityisesti laitteille, joissa on tiukat tilajärjestelyt. Se vie vain vähän tilaa ja mahdollistaa kätevän asennuksen ja irrottamisen; Tilarajoitteista aiheutuvat kokoonpanovaikeudet vältetään täysin, joten se sopii täydellisesti erilaisiin integroituihin tarkkuuslaitteisiin.

Kysymys 3: Sopiiko Z9-lukkokokoonpano laitteisiin, joissa on usein käynnistys-pysäytysjaksoja?

A3: Z9:llä on erinomaiset iskuja vaimentavat ja kuormaa hajottavat ominaisuudet. Se voi tehokkaasti vaimentaa toistuvien käynnistys-pysäytystoimintojen tai äkillisten kuormituksen vaihteluiden aiheuttamat iskujännitykset, mikä suojaa akselia vaurioilta ja eliminoi täysin löystymiseen tai luistamiseen liittyvät ongelmat. Se sopii ihanteellisesti jatkuvaan käyttöympäristöön, jossa on korkeataajuisia käynnistys-pysäytysjaksoja.

Q4: Mitä etuja Z9 Locking Assembly tarjoaa lähetystehokkuuden kannalta verrattuna perinteisiin avainliitäntöihin?

A4: Perinteiset avainliitännät ovat alttiita ongelmille, kuten sovitusvälys (välys), voimansiirron viive ja merkittäviä kulumiseen liittyviä häviöitä. Sitä vastoin tyypin Z9 lukituskokoonpanossa käytetään nollavälystä, itselukittuvaa kartiomaista pintamekanismia. Tämä varmistaa häviöttömän tehonsiirron, nopeat vasteajat ja alhaisen energiankulutuksen. Se säilyttää vakaan toiminnan tehokkuuden pitkällä aikavälillä, eikä siinä ole vääntömomentin heikkenemiseen liittyviä ongelmia.
