HL-tyyppinen elastinen tappiliitos

Toisin kuin kumipohjaiset elastiset kytkimet, HL Type Elastic Pin Coupling käyttää voimansiirtotapeissaan erittäin lujaa nylonia, mikä hyödyntää nailonmateriaalin luontaista sitkeyttä ja leikkauskestävyyttä tehonsiirron helpottamiseksi. Vaikka perinteiset jäykät suorakäyttömenetelmät ovat alttiita yleisille ongelmille, kuten kiilauran kulumiselle, komponenttien murtumiselle, laitteiden tärinälle ja epänormaalille melulle, tämä tuote tarjoaa täydellisen ratkaisun. se luottaa nailontappeihin, jotka vaimentavat käynnistysten ja pysäytysten vaikutusta vaimentaen samalla vuorottelevien kuormien aiheuttamaa tärinää.

Suunnittelukyky

1. Elastisten komponenttien materiaali on pellavaa, joten sillä on korkea kovuus ja kulutuskestävyys, ja se soveltuu syövyttävästi.

2. Karkaisulla toimivan metallisen jarrurenkaan ympyräpinta.

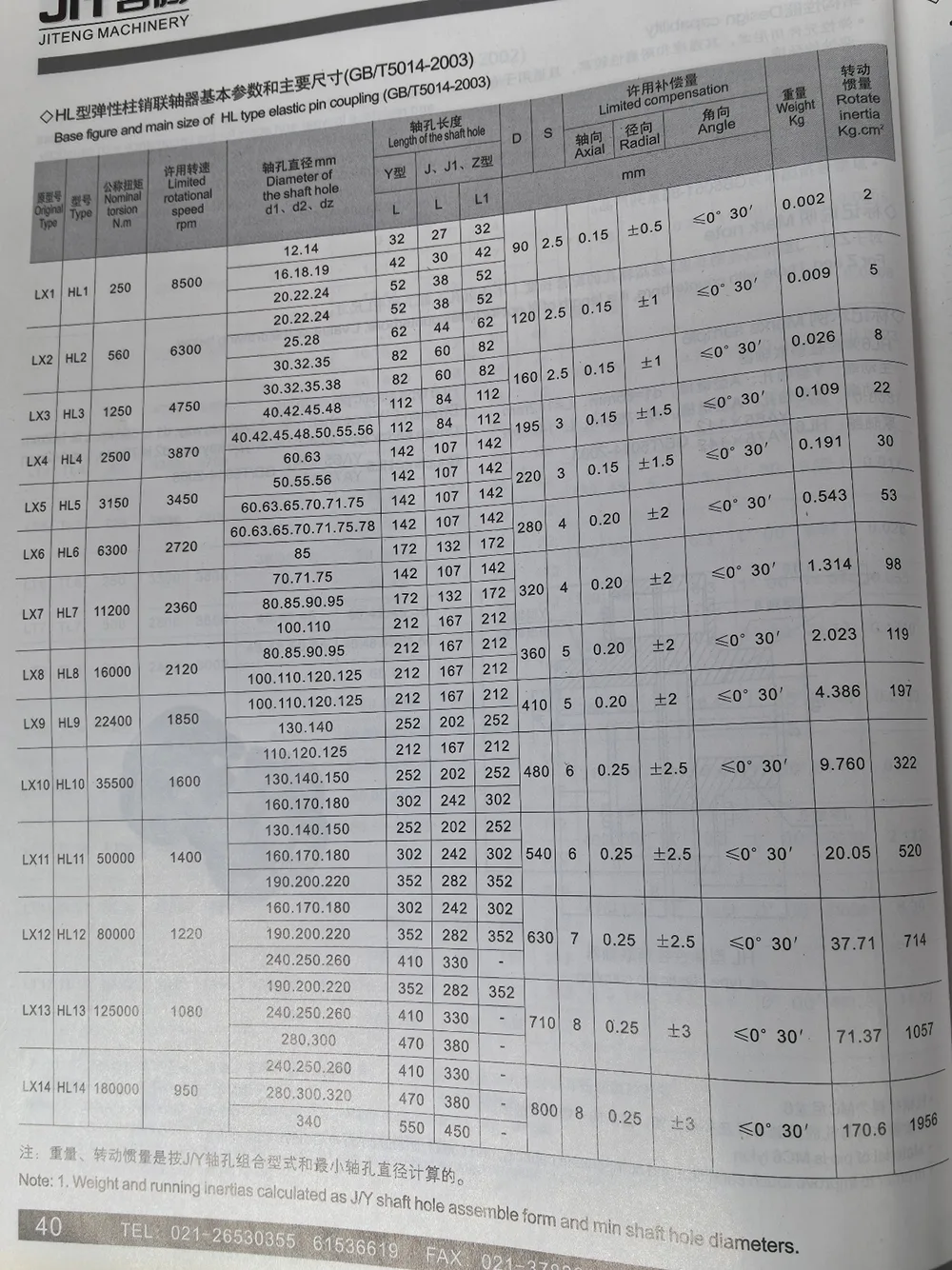

3. Kytkimen porausmitat, kiilauramitat ja merkintätapa ovat GB/T 3852-1977, "Akselin porausten liitäntätyypit ja mitat" vaatimusten mukaiset. Kahden kytkinpuoliskon reiät voidaan valita itsenäisesti ja yhdistää mihin tahansa kokoonpanoon.

4. Käyttölämpötila: -20 - +70 ℃.

5. Alkuperäinen standardi on kansainvälinen standardi GB5051-85.

Merkitse huomautus:

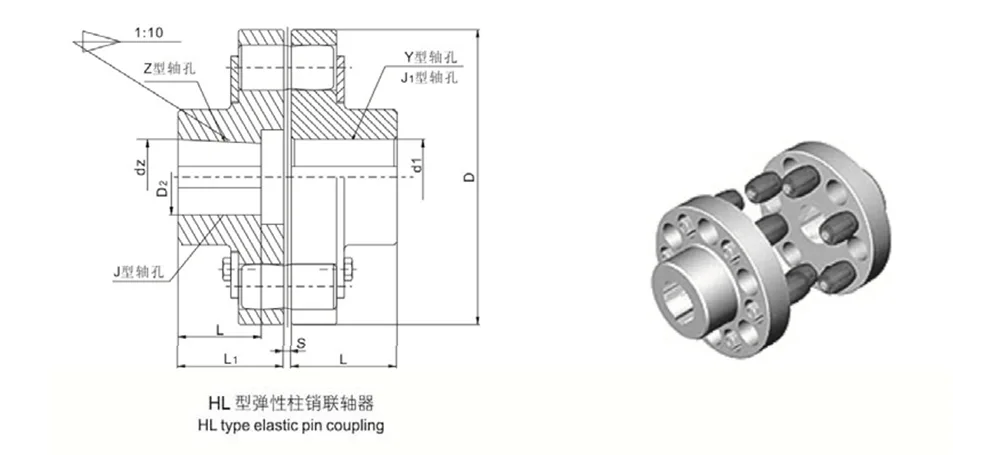

Zand J -tyypille, jossa on vastaporaus, sovituspituus ei sisällä L-arvoa alla olevan piirustuksen mukaisesti

Merkitse näyte:

HL6-tyyppinen elastinen tappikytkin

Vetopää: Y-tyyppinen akselin reikä, A-tyyppinen kiilaura, d1 on 65 mm, L on 142 mm

Vetävä pää: Y-tyyppinen akselin reikä, A-tyyppinen kiilaura, d2 on 75 mm, L on 142 mm

Kytkentä: HL6 YA75×142YA65×142 GB/T5014-2003

Tapin materiaali on MC6 lylonia

Kosketustilan parantamiseksi ja kapasiteetin kompensoimiseksi tapin toinen pää tulee tehdä rummun muotoiseksi.

Käyttöön soveltuvuus

HL Type Elastic Pin Coupling on erityisesti optimoitu tavallisiin käyttöympäristöihin, joille on ominaista toistuva käynnistys/pysähdys ja epävakaat kuormat. Se on yhteensopiva useimpien yleiskäyttöisten mekaanisten laitteiden kanssa, joissa on keskitason kuormitus, mikä optimoi laitteiden toimintatilan heti lähteestä alkaen.

- Sopeutuvuus toistuviin peruutuksiin: Suunniteltu erityisesti voimansiirtojärjestelmille, jotka vaativat toistuvia käynnistyksiä/pysähdyksiä ja jatkuvaa suunnanvaihtoa, elastisilla nailonkomponenteilla on riittävä lujuus kestääkseen vaihtelevien suuntien aiheuttamia iskukuormituksia pitkällä aikavälillä, mikä estää tehokkaasti materiaalin ikääntymiseen tai murtumiseen liittyviä ongelmia.

- Vaimennuskuormituksen vaihtelut: Kun kohdataan pieniä kuormituksen vaihteluja tai hetkellisiä huippukuormia käytön aikana, nailontapit käyttävät luontaista joustavuuttaan iskun vaimentamiseen ja voiman haihduttamiseen, mikä estää kuorman epävakauden aiheuttaman voimansiirron melun ja laitteiden tärinän.

- Lieventää jäykkien liitosten haittoja: Tämä tuote korvaa perinteiset yksiosaiset jäykät kytkimet, ja se pehmentää jäykkiin suoriin liitoksiin liittyviä ankaria iskuja ja eliminoi tehokkaasti yleiset laitevirheet, kuten komponenttien murtuman, kiilauran kulumisen, rungon tärinän ja toimintamelun.

Turvallisuussuojaus

- Uhrautuva ylikuormitussuojamekanismi: Epänormaaleissa käyttöolosuhteissa – kuten laitteiden jumiutuessa, jumiutuessa tai hetkellisesti ylikuormittuessa – sisäiset nailontapit on suunniteltu katkeamaan ensin leikkausmurtuman vuoksi, mikä katkaisee aktiivisesti koko vääntömomentin siirtotien. - Arvokkaiden ydinlaitteiden suojaus: Elastisten tappien leikkaus estää tehokkaasti ylikuormituksen, mikä estää niitä leviämästä alavirran rakenneosiin. Tämä tarjoaa vankan suojan kalliille ydinkomponenteille – kuten moottoreille, supistimelle ja karalle – ja suojaa niitä peruuttamattomilta vaurioilta.

- Mekaanisesti vakaa suoja: koko suojamekanismi on luonteeltaan puhtaasti mekaaninen; siihen eivät vaikuta tekijät, kuten sähkökatkot, signaalihäiriöt tai ympäristöhäiriöt. Näin ollen sen suojavakaus ylittää huomattavasti elektronisiin hälytyspohjaisiin turvajärjestelmiin verrattuna, mikä tekee siitä ihanteellisen soveltuvan monimutkaisiin ja ankariin teollisuustyöpajaympäristöihin.

Toiminnallinen yhteensopivuus

Tavallisiin elastisiin liittimiin verrattuna HL Type Elastic Pin Coupling tarjoaa paremman kantavuuden ja kattaa laajemman valikoiman käyttöskenaarioita. Se pystyy samanaikaisesti sovittamaan erityyppisiä keskikuormitettuja voimansiirtolaitteita useilla toimialoilla.

- Kohdennettu sovelluskeskeisyys: Suunniteltu ensisijaisesti keskikuormitteisiin käyttöympäristöihin, ja se sopii ihanteellisesti mekaanisiin laitteisiin, joihin liittyy usein käynnistys-pysäytys, suunnan vaihto ja vaihtuvia iskukuormia. Se korjaa tehokkaasti teollisuuden puutteita – erityisesti kumiliittimien riittämätöntä kantavuutta ja jäykille kytkimille ominaista iskunvaimennuksen puutetta.

- Monipuolisuus eri toimialoilla: Tuotteen yhteensopivuutta ei rajoita laiteluokka; se voidaan toteuttaa menestyksekkäästi kaivoskoneissa, kattavissa teollisissa tuotantolaitoksissa, erilaisissa kevyen teollisuuden prosessointikoneissa sekä nestekoneissa, kuten vesipumpuissa ja puhaltimissa.

- Sopeutuvuus uusiin ja olemassa oleviin laitteisiin: Standardoidut mitat sisältävät kytkimen voidaan asentaa suoraan OEM-komponenttina uusiin laitteisiin. Se toimii myös ihanteellisena korvaajana olemassa olevien koneiden vanhoille, kuluneille kytkimille; jälkiasennusprosessi on vähäinen eikä vaadi muutoksia laitteen alkuperäiseen voimansiirtorakenteeseen.

Miksi valita Jiteng?

HL Type Elastic Pin Couplingin alkuperäisenä valmistajana yrityksemme on omistanut vuosia erilaisten elastisten kytkimien ja vääntömomentin rajoittimien t&k:lle ja valmistukseen. Tarjoamme kattavia, yhden luukun tukipalveluita kotimaisille ja kansainvälisille ostajille – kattaa kaikki vaiheet tuotteiden laadunvalvonnasta ja toimituksesta tuotteiden valintaan ja myynnin jälkeiseen tukeen.

1. Oma tutkimus, kehitys ja valmistus tiukan laadunvalvonnan kanssa:

Koko HL-tyyppisten kytkimien sarja käy läpi integroitua, omaa tuotantoa. Nylon joustavat tapit – ainoa ulkoistettu komponentti – valmistetaan tiukasti hankituista, erittäin puhtaista, kulutusta kestävistä raaka-aineista. Jokaiselle erälle tehdään tiukat vääntömomentti- ja leikkaustestit ennen tehtaalta lähtöä.

2. Runsaasti varastoja ja tehokas toimitus:

Ylläpidämme valmiita tavallisia kytkinmalleja ja varanailonia. Meillä on valmiudet täyttää tilaukset yksittäisistä näytteistä suuriin bulkkiostoihin, mikä eliminoi räätälöityihin valmistussykleihin tyypillisesti liittyvät pitkät toimitusajat.

3. Ilmainen, tarkka tuotevalintapalvelu

Tekninen tiimimme analysoi tekijöitä, kuten laitteiston kuormituksen tyypin, käynnistys-pysäytystaajuuden ja akselin halkaisijan parametrit erottaakseen HL-kumitappi- ja TL-joustoholkkituotesarjan ja siten löytää jokaiselle asiakkaalle sopivimman kytkentäratkaisun.

4. Kattava, koko elinkaaren kattava myynnin jälkeinen tuki

Tarjoamme mittapiirustuksia ja asennusohjeita maksutta sekä teknistä etäohjausta erityisesti ulkomaisille asiakkaillemme. Lisäksi tuemme ei-standardien porauskokojen ja tappien räätälöintiä erityisillä kovuustasoilla varmistaaksemme yhteensopivuuden ainutlaatuisissa olosuhteissa toimivien laitteiden kanssa.
