JS-sarjan Serpentine-jousiliitin

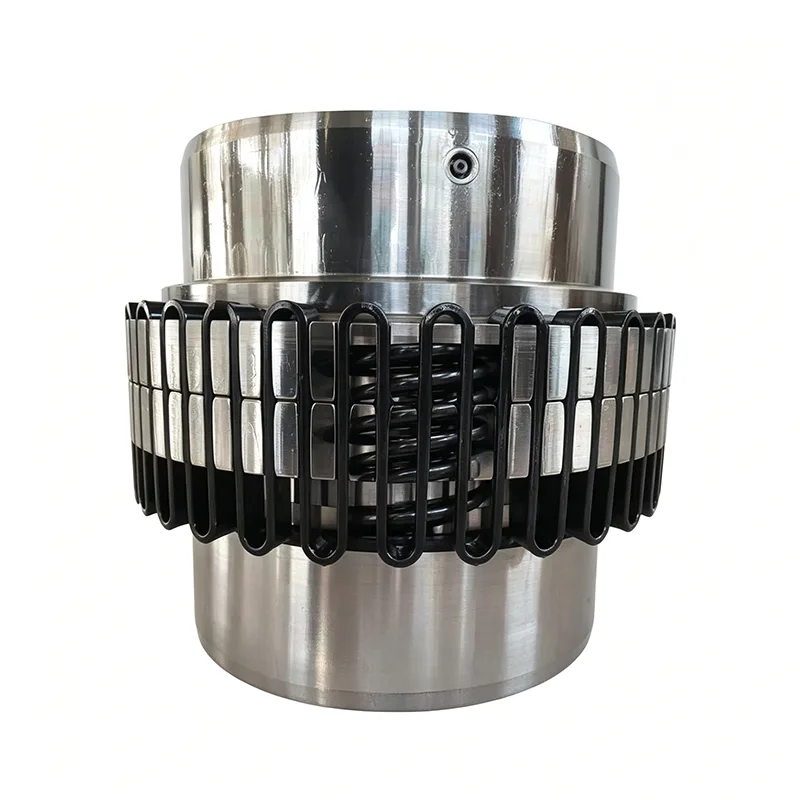

JS-sarjan Serpentine Spring Coupling edustaa korkean suorituskyvyn, muuttuvan jäykkyyden omaavaa elastista metallivaihteistokomponenttia. Se toimii edistyneenä päivitystuotteena, joka on erityisesti suunniteltu korvaamaan ei-metalliset elastiset kytkimet keskinopeissa ja raskaissa käyttöympäristöissä. Toisin kuin joustavat liittimet, jotka on valmistettu kumista tai nailonista – vanhenemisalttiista materiaaleista – tämä tuote välttää pilaantuvia ei-metallisia aineita. Sen sijaan se luottaa erittäin lujiin serpentiinijousiliuskoihin, jotka ovat sen elastisia vääntömomenttia välittäviä elementtejä, jotka hyödyntävät jousien elastista muodonmuutosta iskun vaimentamiseksi ja resonanssin vastustamiseksi. Täydellinen kokoonpano koostuu kahdesta kytkinpuolikkaasta, suojakannen kotelosta, tiivisterenkaista ja kiemurtelevista jousiliuskoista. Voimansiirto saavutetaan jousiliuskojen lukitsevalla kytkennällä kytkimen vaihteistoraoissa, mikä yhdistää jäykkien kytkimien korkean siirtotehokkuuden joustavien kytkimien puskurointi- ja kompensointiominaisuuksiin.

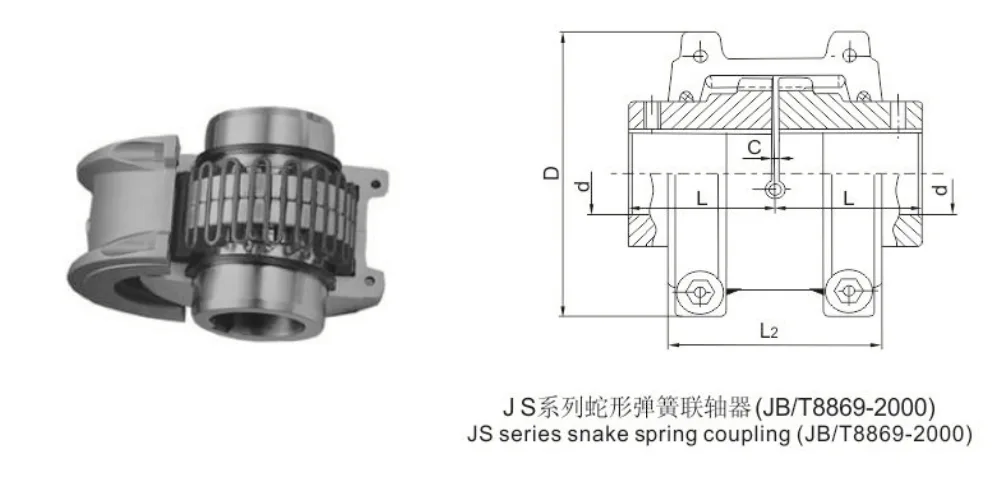

Rakenteelliset komponentit

- Täydellinen vakiokokoonpano: Täysi yksikkö koostuu kahdesta kytkinpuolikkaasta, kahdesta ulkosuojakotelon osasta, kahdesta pölytiivisestä tiivisterenkaasta ja kiemurtelevista jousiliuskoista. Osien kokonaismäärä on huomattavasti pienempi kuin muilla raskailla kytkimillä, joilla on vastaava kantavuus, mikä johtaa pienempään vikaantumiseen.

- Ainutlaatuinen aksiaalinen vääntömomentin voimansiirtorakenne: Käärmejousinauhat työnnetään aksiaalisesti ja istutetaan kahden kytkinpuoliskon vaihteistoraoissa. Vääntömomentin siirtoa ohjaa tasainen paine, jonka hammaspyörän rakojen kyljet kohdistavat jousia vasten; tämä varmistaa tasapainoisen voimien jakautumisen ja estää siten paikallisia jännityskeskittymiä, jotka voivat johtaa rakenteellisiin vaurioihin.

- Suljettu suojarakenne: Kytkimessä on jaettu ulkokotelo, joka on yhdistetty tiivisterenkaisiin. Tämä rakenne ei vain turvaa jousiliuskojen asentoa, vaan myös estää tehokkaasti ulkoisen pölyn ja kosteuden pääsyn kytkentäalueelle, mikä suojaa sekä jousiliuskoja että vaihteiston urarakennetta ja minimoi päivittäisen kulumisen.

Toimintaperiaatteet

JS-sarjan Serpentine Spring Coupling käyttää säädettävän jäykkyyden siirtologiikkaa, joka perustuu vaihteistorakojen ja jousiliuskojen väliseen puristusvuorovaikutukseen. Käytön aikana kytkin voi dynaamisesti säätää puskurointivoimakkuuttaan, mikä vähentää olennaisesti siirtojärjestelmien yleisiä ongelmia, kuten tärinää ja resonanssia.

- Vakiovoimansiirtologiikka: Vetoakseli ja käyttöakseli on kytketty vastaavien puolikytkimien kautta molemmissa päissä. Vetopuolen hammaspyörän rakojen sivuseinät kohdistavat kehävoiman käärmejousiin; näiden jousielementtien elastisen muodonmuutoksen kautta käytettävä puoli saatetaan pyörimään synkronisesti, mikä saa aikaan vääntömomentin siirron.

- Tehokas iskunvaimennus- ja tärinänvaimennusmekanismi: Laitteen käynnistyksen, sammutuksen tai kuormituksen vaihteluiden aikana serpentiinijouset käyvät läpi mukautuvan elastisen muodonmuutoksen vaimentaakseen vaihtuvien kuormien aiheuttamaa tärinää, mikä estää koko voimansiirtojärjestelmää joutumasta resonanssitilaan. Tuotteen keskimääräinen vaimennus- ja tärinänvaimennusaste on yli 36 %, mikä tarjoaa iskuja vaimentavaa suorituskykyä, joka ylittää huomattavasti tavallisten elastisten kytkimien.

- Muuttuva jäykkyys, joka mukautuu kuormitusolosuhteisiin: Kun siirretyn vääntömomentin suuruus vaihtelee, jousielementtien elastisen muodonmuutoksen aste muuttuu vastaavasti säätäen automaattisesti kytkimen kokonaisjäykkyyttä. Tämä rakenne tasapainottaa tehokkaasti toiminnan tasaisuuden kevyissä kuormissa ja vahvalla kantavuudella raskaissa kuormissa, joten se sopii ihanteellisesti sovelluksiin, joihin liittyy vaihtelevia kuormitusolosuhteita.

Materiaalin kokoonpano ja käyttöikä

Ytimen elastiset komponentit on valmistettu erityisesti räätälöidystä jousiteräksestä, joka on vahvistettu monivaiheisella lämpökäsittelyprosessilla. Tämä lähestymistapa ratkaisee tehokkaasti alan yleiset kipukohdat, jotka liittyvät ei-metallisiin elastisiin elementteihin, kuten herkkyys ikääntymiselle, väsymysvaurio ja heikko korkeiden lämpötilojen kestävyys.

- Laadukkaat jousiraaka-aineet: Serpentiinijousielementit on valmistettu valikoiduista teollisuuslaatuisista jousiteräsaihioista. Nämä materiaalit käyvät läpi kattavan sarjan tarkkoja käsittelyjä – mukaan lukien karkaisu ja karkaisu – sen varmistamiseksi, että niiden vetolujuus, väsymiskestävyys ja sitkeys ovat kaikki alan korkeimpien standardien mukaisia.

- Pitkäkestoinen kestävyys ja minimaalinen kuluminen: Metallinen jousirunko on immuuni ongelmille, kuten ikääntymiselle, kovettumiselle tai syövyttävälle halkeilulle, eikä äärimmäisen korkean tai matalan lämpötilan käyttöympäristöt vaikuta siihen. Verrattuna ei-metallisiin elastisiin liittimiin (esim. kumista tai nailonista valmistettuihin), tämä malli tarjoaa huomattavasti pidemmän kokonaiskäyttöiän.

- Sopeutuvuus monimutkaisiin vuorotteleviin kuormiin: JS-sarjan serpentiinijousikytkin on suunniteltu kestämään pitkäaikaista altistumista toistuville start-stop-jaksoille, kaksisuuntaisille iskukuormituksille ja nopeille edestakaisille muodonmuutoksille. Jopa käytettäessä jatkuvasti suuren kuormituksen ja vaihtelevan rasituksen ympäristöissä, se säilyttää vakaan mekaanisen suorituskyvyn ja osoittaa minimaalisen alttiuden elastiselle hajoamiselle.

Vaihteiston suorituskyky ja turvallisuusominaisuudet

- Ultra-High Transmission Efficiency: Hyödyntämällä pintakosketusvoimansiirtomekanismia vaihteistorakojen ja jousielementtien välillä, kytkin minimoi tehohäviön. Sen yleinen voimansiirtohyötysuhde voi nousta jopa 99,47 %:iin, mikä tuottaa energiankäyttöasteen, joka ylittää suurimman osan tällä hetkellä saatavilla olevista joustavista voimansiirtokytkimistä.

- Kaksisuuntainen ylikuormitussuoja: Ominaisuudet lyhytaikaiset ylikuormituspuskurointiominaisuudet, joiden lopullinen kuormituskapasiteetti on jopa kaksinkertainen nimellisvääntömomentille. Tämän ansiosta se imee vaivattomasti hetkelliset huippukuormitukset, mikä estää äkillisistä ylikuormituksista aiheutuvia katastrofaalisia vikoja, kuten akselin rikkoutumisen tai hammaspyörän hampaiden romahtamisen.

- Moniulotteisen kohdistusvirheen kompensointi: Hyödyntämällä kiemurajousiensa monisuuntaisia ​​muodonmuutosominaisuuksia, kytkin voi samanaikaisesti kompensoida aksiaalisia, säteittäisiä ja kulmaisia ​​asennusvirheitä. Tämä alentaa asennuksen kynnystä akselin koaksiaalisuuden suhteen, joten se sopii ihanteellisesti integroitavaksi olemassa oleviin laitteisiin, joissa kohdistuspoikkeamat voivat ylittää standarditoleranssit.

Asennus- ja huoltoedut

- Kompakti ja kevyt rakenne: JS-sarjan Serpentine Spring Couplingissa on kompakti jalanjälki ja kevyt muotoilu. Tietyllä vääntömomentilla se vie huomattavasti vähemmän asennustilaa muihin kytkintyyppeihin verrattuna, joten se sopii täydellisesti käytettäväksi ahtaissa tai suljetuissa voimansiirtojärjestelmissä.

- Yksinkertaistettu kokoaminen ja purkaminen: Jokainen kytkinyksikkö käyttää vain 2-4 jousielementtiä, mikä varmistaa yksinkertaisen ja intuitiivisen kokoamis-/purkamisjärjestyksen. Verrattuna kalvo- tai vaihteistotyyppisiin kytkimiin tarkastuksen ja komponenttien vaihdon monimutkaisuus ja vaikeus vähenee huomattavasti.

- Matalataajuinen rutiinihuolto: Metallijousia ei tarvitse vaihtaa usein, kun taas tiivis kotelorakenne suojaa tehokkaasti sisäosia. Säännöllinen huolto rajoittuu kotelon kiinnitystilan ja voitelutason säännöllisiin tarkastuksiin, mikä eliminoi tarpeen vaihtaa säännöllisin väliajoin muissa kytkintyypeissä tyypillisesti vaatimia elastisia kuluvia osia.

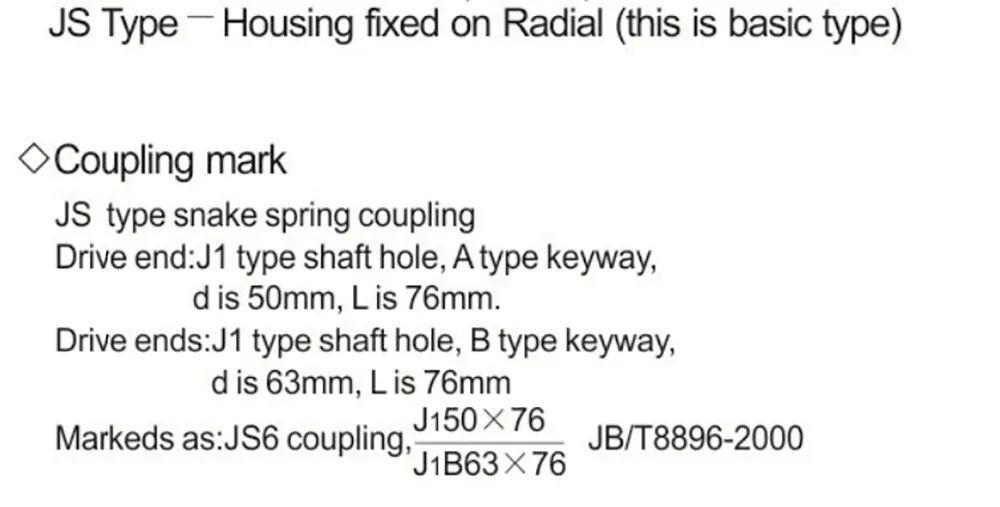

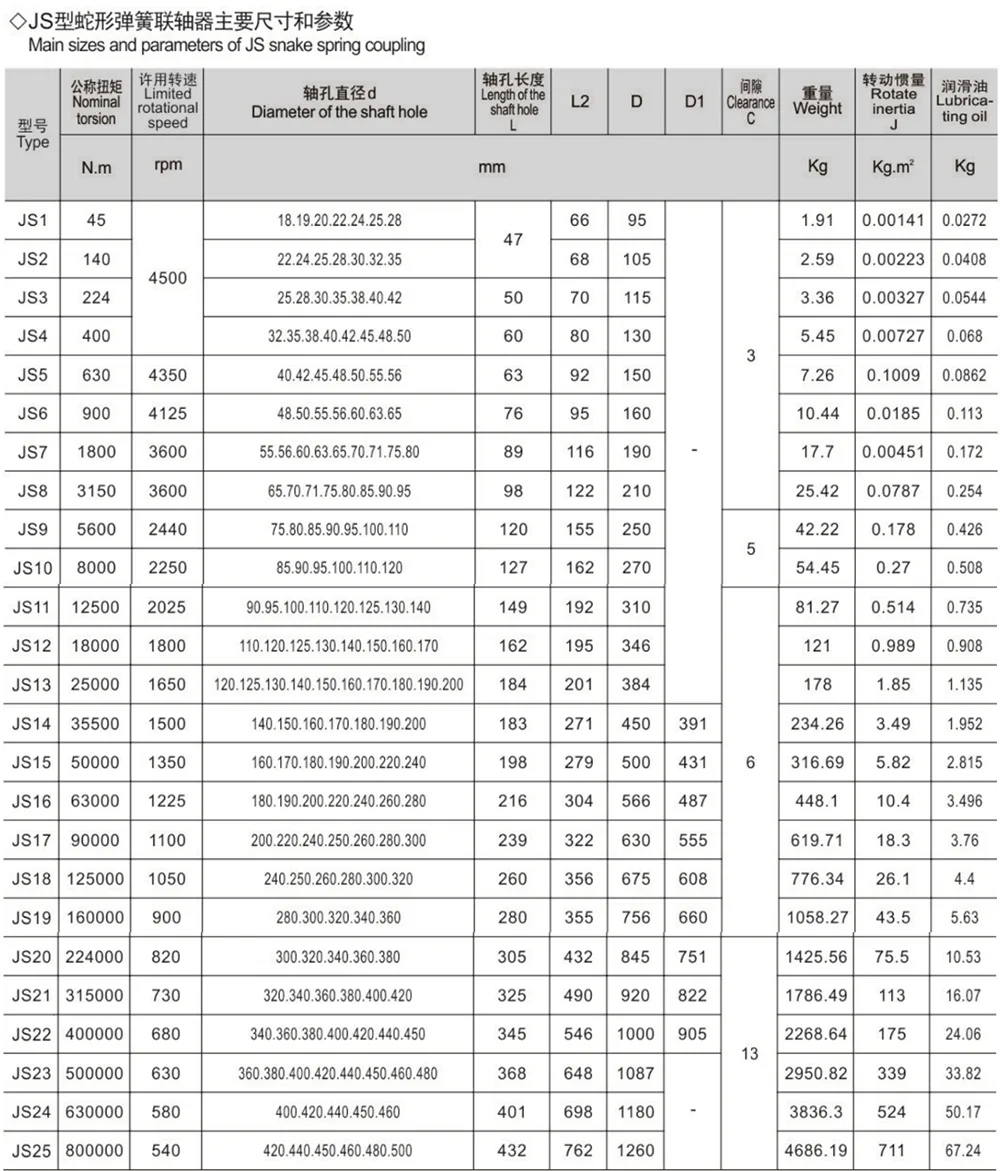

Huomautus: 1. Ota yhteyttä tekniikkaosastoomme, kun valitset akselin reikiä (GB/T 3852). 2. Painon ja pyörimishitauden laskeminen ilman reikää.
