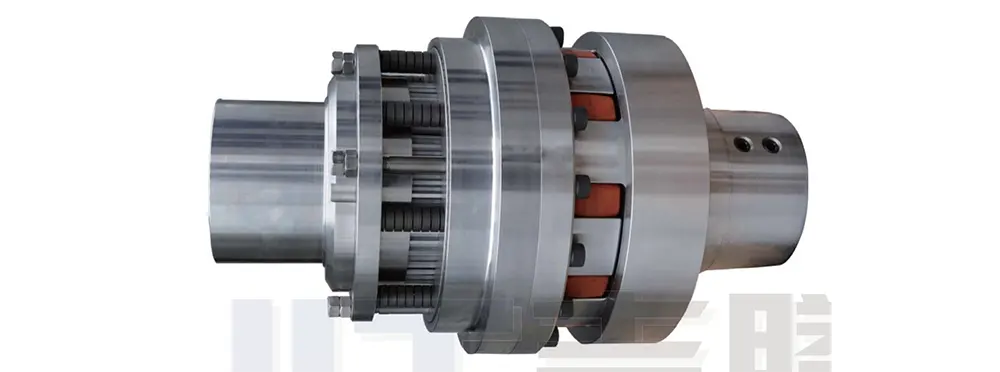

Monilevyinen kitkamomentin rajoitin

Multi-Plate Kitkamomentin rajoitin on komposiitti, liukumäinen ylikuormitussuojakomponentti, joka on kehitetty erityisesti keskisuureen tai korkeaan vääntömomenttiin vaativiin käyttöolosuhteisiin. Toisin kuin perinteisissä yksilevyisissä tai tavallisissa monilevyisissä kitkanrajoittimissa, suunnittelussamme käytetään monikerroksista, pinottua kitkalevyrakennetta. Tämä konfiguraatio maksimoi tehokkaan kitkapinta-alan äärimmäisen kompaktissa asennuksessa, jolloin se pystyy käsittelemään suuria vääntömomenttikuormia, jotka ulottuvat tuhansiin newtonmetreihin.

Sen lisäksi, että se tarjoaa laajan valikoiman hienosäädettäviä vääntömomenttiasetuksia ja soveltuu jatkuvaan keskinopeisiin ja suuriin nopeuksiin, yksikössä on asbestittomat kuivakitkalevyt. Näillä levyillä on luonnostaan ​​ruosteenkestäviä, kulutusta ja räjähdyssuojattuja ominaisuuksia, jotka mahdollistavat laitteen käytön suoraan vaarallisiin ja monimutkaisiin käyttöympäristöihin ilman lisämuutoksia.

Lisäksi yksikkö voidaan yhdistää joustaviin kytkimiin kompensoimaan erilaisia ​​asennuksen aikana syntyviä kohdistuspoikkeamia. Tämä tekee siitä ihanteellisen suuren kuormituksen teollisiin sovelluksiin, kuten kaivostoimintaan ja suuriin kuljetinjärjestelmiin, ja se toimii välttämättömänä joustavana turvasuojakomponenttina raskaissa voimansiirtojärjestelmissä.

Kitkalevyt ovat asbestittomia, ruostumattomia kuivatyyppisiä kitkaelementtejä, jotka soveltuvat räjähdyssuojattuihin sovelluksiin, joilla on erinomainen kulutuskestävyys ja pitkä käyttöikä.

Esimerkkejä kansainvälisistä sovelluksista:

Monilevyinen vääntömomentin rajoitin

Käytetään kaikissa sovelluksissa, joissa vaaditaan liukastumissuojaa ylikuormitusta vastaan ​​(liiallinen vääntömomentti), joka estää laitevaurioita ja välttää seisokkeja.

- Teollisuustilat / Voimalaitosten pakokaasujen ohjaus (Siemens, GE)

- Asennuslinjat (Niles-Simmons)

- Hiilikaivoskoneteollisuus (ThyssenKrupp, Grabe)

- Tuulivoiman tuotanto (Samsung, Siemens, Bard, GE)

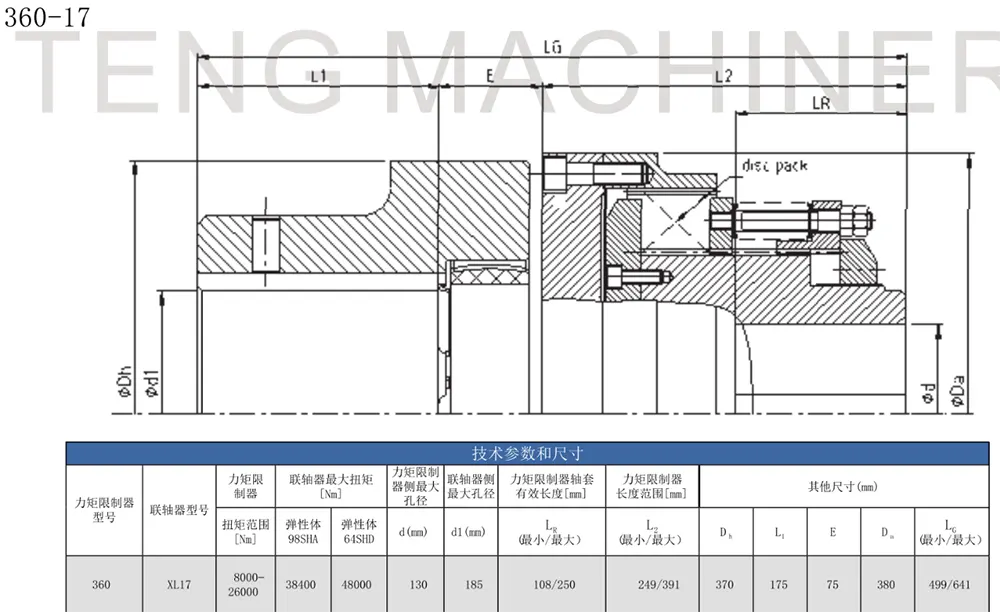

Monilevyisen vääntömomentin rajoittimen ja leuan (hämähäkki) joustavan kytkimen yhdistelmä (1)

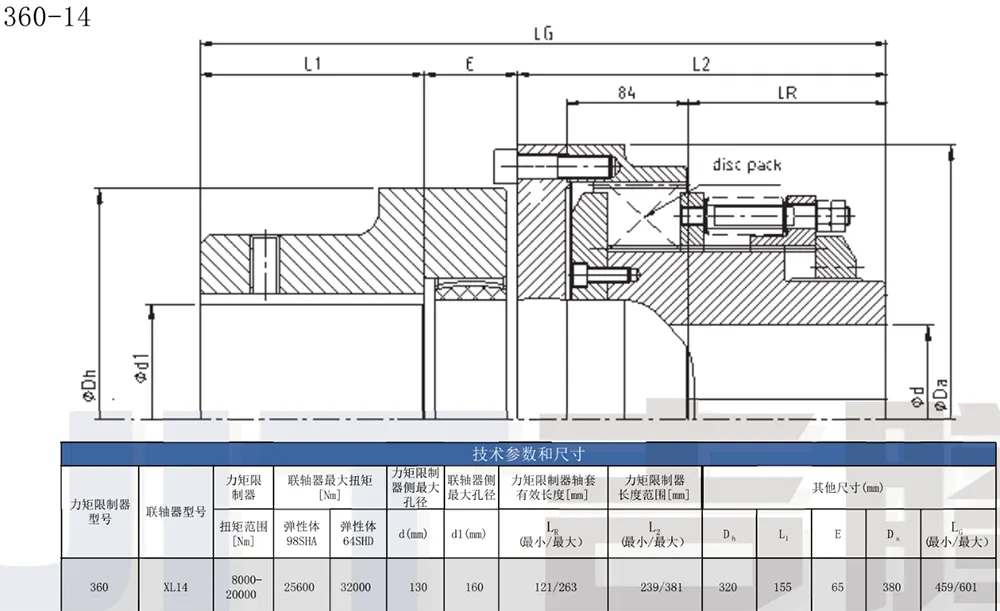

Monilevyisen vääntömomentin rajoittimen ja leuan (hämähäkki) joustavan kytkimen yhdistelmä (2)

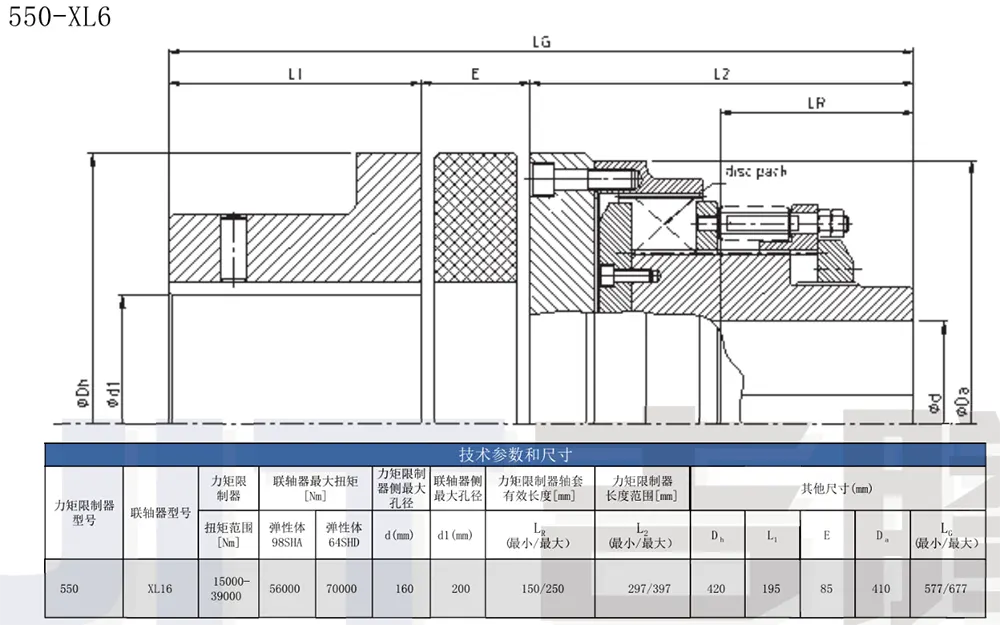

Monilevyisen vääntömomentin rajoittimen ja leuan (hämähäkki) joustavan kytkimen yhdistelmä (3)

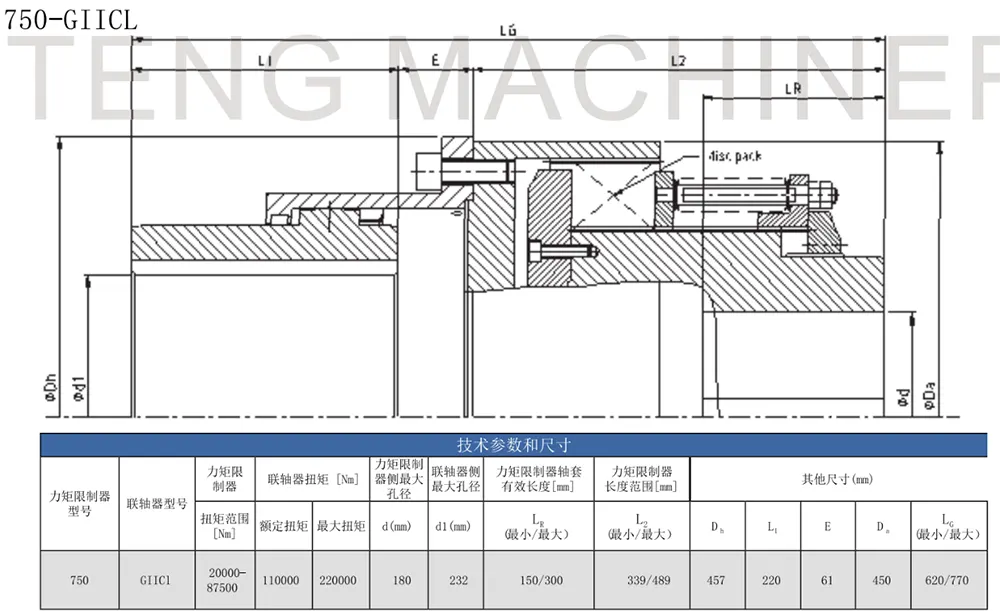

Monilevyisen vääntömomentin rajoittimen ja täysteräsvaihdekytkimen yhdistelmä (4)

Tyypillisiä käyttöesimerkkejä monilevyisestä kitkamomentin rajoittimesta

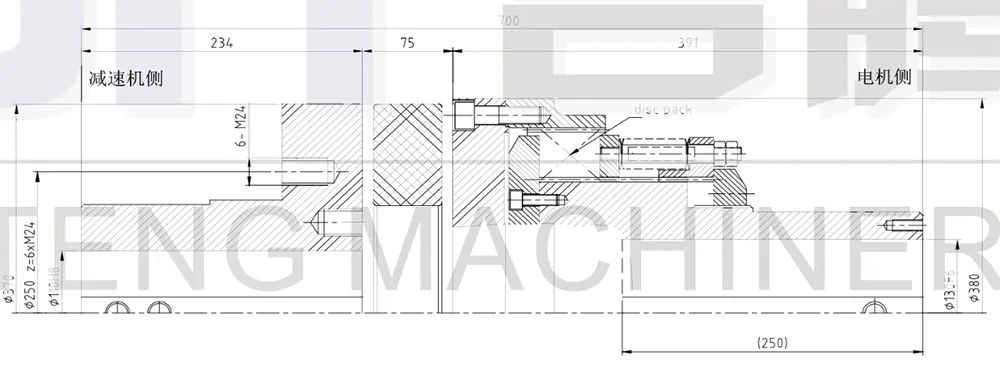

Käytetään 525 kW:n kuljettimen ohjaamiseen, asennettuna moottorin ja vaihteiston väliin.

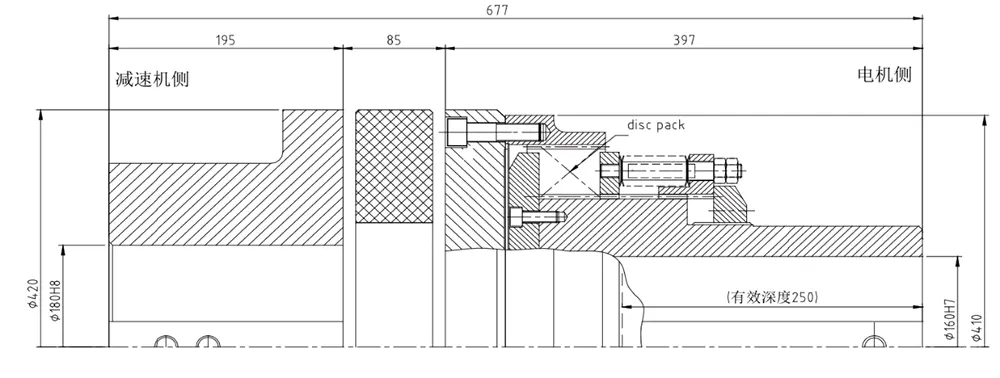

Käytetään 800 kW:n kuljettimen ohjaamiseen, asennettuna moottorin ja vaihteiston väliin.

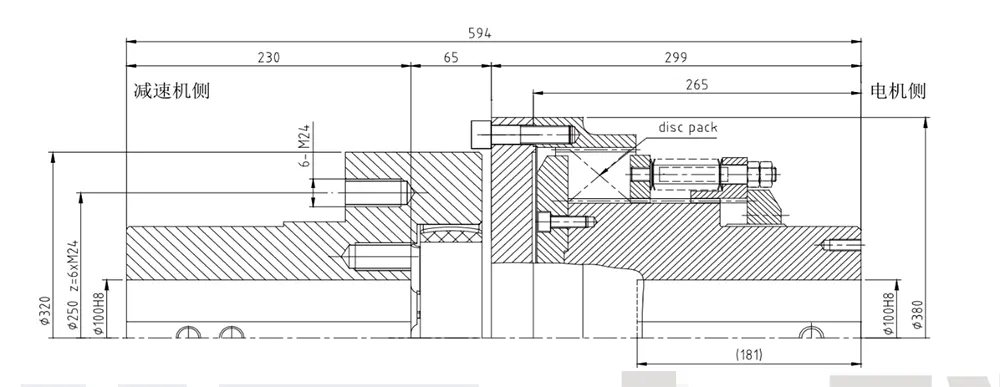

Käytetään 1000 kW–1200 kW kuljettimien kuljettamiseen, asennettuna moottorin ja vaihteiston väliin.

Tekniset tiedot ja soveltuvuus

Multi-Plate Kitkamomentin rajoitin osoittaa poikkeuksellisen mukautuvan parametrien, liitäntämenetelmien, pyörimisnopeuksien ja yleisen yhteensopivuuden välillä. Se pystyy täyttämään suurimman osan raskaiden laitteiden asennus- ja käyttövaatimukset, ja se tukee sekä standardoituja valintavaihtoehtoja että henkilökohtaisia, ei-standardista mukautuksia.

- Vääntömomentin kuormitusalue: Vakiomallit kattavat keskisuuren ja suuren vääntömomenttispektrin, ja ne on suunnattu ensisijaisesti raskaaseen käyttöön. Erikoistuneet, erittäin suuren kuormituksen skenaariot tarjoavat räätälöityjä räätälöintipalveluita, jotka perustuvat asiakkaan todellisiin vääntömomenttiparametreihin ja laitteiden kuormituskäyriin, mikä varmistaa kattavan yhteensopivuuden kaikentyyppisten raskaiden käyttöympäristöjen kanssa.

- Akselin pään liitäntämenetelmät: Yhteensopiva markkinoiden kahden yleisimmän kokoonpanomallin kanssa: se voi käyttää tavallista kiilareikäliitäntää – joka sopii tavanomaisille voimansiirtoakseleille – tai se voidaan yhdistää avaimettomaan lukituskokoonpanoon (laajennusholkki) avaimeton liitännän saavuttamiseksi, joka sopii erinomaisesti erittäin tarkkoihin vaihteistoihin, zero-accommod-vaihteistoihin.

- Pyörimisnopeuden mukautuvuus: Vakiomallit pystyvät vastaamaan suoraan keskinopeiden ja nopeiden laitteiden jatkuvaan, keskeytymättömään käyttötarpeeseen. Jos laitteen nimellisnopeus ylittää vakiomallin ylärajan, voimme erityisesti optimoida kitkamateriaalit ja sisäisen jousirakenteen luodaksemme räätälöidyn nopean ratkaisun, joka ratkaisee tehokkaasti ylikuormitussuojaukseen liittyvät haasteet nopeissa sovelluksissa.

- Asennusvirheen kompensointi: Tuote voidaan integroida erityyppisiin joustaviin kytkimiin, jotta se absorboi ja kompensoi tehokkaasti aksiaalisia poikkeamia, säteittäisiä poikkeamia ja kulmavirheitä, joita esiintyy kokoonpanoprosessin aikana. Tämä vähentää tiukkoja koaksiaalisuusvaatimuksia laitteiden kokoonpanon aikana ja auttaa minimoimaan asennus- ja käyttöönottokustannukset.

Ydinedut

Verrattuna perinteisiin pidätintyyppisiin ja tavallisiin yksilevyisiin kitkamomentin rajoittimiin, Multi-Plate Kitkamomentin rajoittimella on erinomaisia ​​etuja kolmella keskeisellä ulottuvuudella: kantavuus, säätötarkkuus ja ympäristön kestävyys. Se on erityisesti suunniteltu käsittelemään teollisuuden kriittisiä kipupisteitä, jotka liittyvät raskaisiin laitteisiin, kuten ylikuormitussuojan vaikeus, kulumisalttius ja ankarien työolosuhteiden aiheuttamat toimintarajoitukset.

1. Suuri vääntömomenttitiheys: kestää raskaita kuormia ahtaissa tiloissa

Monikerroksista pinottua kitkalevyrakennetta hyödyntävä yksikkö lisää merkittävästi kitkakosketuspinta-alaa. Suurentamatta tuotteen ulkomittoja tai vaatimatta lisäasennustilaa, se pystyy siirtämään luotettavasti massiivisia vääntömomenttikuormia – jopa useiden tuhansien newtonmetrien (N·m) tasoa. Tämän vuoksi se sopii ihanteellisesti raskaan teollisuuden koneisiin, kuten suuriin kuljetinjärjestelmiin ja kaivoslaitteisiin, ja se ratkaisee tehokkaasti raskaiden koneiden kanssa usein kohtaaman rajallisen asennustilan haasteen.

2. Tarkka vääntömomentin säätö ja suojakynnysten korkea toistettavuus

Käyttäjät voivat hienosäätää luistomomenttia laajalla alueella yksinkertaisesti säätämällä sisäistä jousen esijännityspainetta. Asetetut parametrit osoittavat suurta toistettavuutta ja erittäin alhaiset virhemarginaalit, mikä varmistaa tehokkaan ja vakaan voimansiirron normaaleissa käyttökuormituksessa. Äkillisen ylikuormituksen sattuessa kitkapinnat liukuvat välittömästi ja haihduttavat voiman, mikä tarjoaa välittömän suojan kriittisellä ylikuormitusrajalla ja tasapainottaa samalla voimansiirron tehokkuuden ja laitteiden turvallisuuden.

3. Ylivoimainen materiaalin suorituskyky: mukautettu ankariin ja räjähdysvaarallisiin ympäristöihin

Yksikössä on vakiona teollisuusluokan asbestittomat kuivakitkalevyt. Perinteisiä, huonolaatuisia kitkamateriaaleja välttämällä levypinnoilla on luontaiset ruosteen- ja kulutusta kestävät ominaisuudet, mikä johtaa huomattavasti tavallisten kitkakomponenttien käyttöikää pidemmälle. Tuotteen kokonaisrakenne on optimoitu vaativiin käyttöympäristöihin; Se ei vaadi ylimääräisiä tiivistystarvikkeita tai rakenteellisia muutoksia, joten sitä voidaan käyttää suoraan erityisillä työalueilla, joille on ominaista voimakas pölyn kerääntyminen, öljyn saastuminen tai tiukat räjähdyssuojavaatimukset.

FAQ

- K1: Mikä on perustavanlaatuinen ero monilevyisen kitkamomentin rajoittimen ja tavallisen kitkatyyppisen vääntömomentin rajoittimen välillä?

A1: Vakiokitkatyyppisissä rajoittimissa on tyypillisesti yksilevyinen rakenne, joten ne sopivat vain kevyille ja keskikokoisille kuormille ja pienille ja keskikokoisille laitteille. Sitä vastoin monilevyinen raskas malli hyödyntää pinottua monikerroksista kitkarakennetta, mikä johtaa huomattavasti korkeampaan vääntömomenttitiheyteen. Vastaavalla fyysisellä tilavuudella sen kantokyky on moninkertaistunut – se pystyy kestämään massiivisia vääntömomenttikuormituksia, jotka ulottuvat tuhansiin N·m:iin – ja se on suunniteltu erityisesti raskaisiin sovelluksiin, kuten kaivoskoneisiin ja suuriin kuljetinjärjestelmiin.

- Q2: Voiko tämä laite kompensoida asennusvirheitä? Pitääkö hankkia myös erillinen kytkin?

A2: Itse tuotteessa ei ole luontaista itsekeskittyvää kompensointitoimintoa; siksi se on yhdistettävä joustavaan kytkimeen yhteistoimintaa varten. Yhdistettynä tämä kokoonpano kompensoi tehokkaasti kolmentyyppisiä asennusvirheitä – aksiaali-, säteittäinen ja kulmikas – yksinkertaistaen siten kokoonpanoprosessia. Se sopii ihanteellisesti suuriin, raskaisiin koneisiin, joissa akselin koaksiaalisuuden tarkkaa hallintaa on vaikea saavuttaa.

- Q3: Onko tiivisterakennetta tarpeen muuttaa käytettäväksi vaarallisissa (räjähdyssuojatuissa) ympäristöissä?

A3: No secondary modification is required. Laite on tehtaalla varustettu asbestittomilla kuivakitkapäällysteillä, joiden materiaaliominaisuudet täyttävät täysin räjähdyssuojattujen käyttöolosuhteiden tiukat vaatimukset. Näin ollen yksikön vakiotehdaskokoonpanoa voidaan käyttää suoraan ankarissa teollisuusympäristöissä – mukaan lukien ne, joille on ominaista pöly, syttymis-/räjähdysvaarat, öljyn saastuminen tai korkea kosteus – ja näin säästää sekä kustannuksia että aikaa, jotka tyypillisesti liittyvät rakenteiden jälkiasennukseen.

- Q4: Tarjoatko räätälöintiä vääntömomenttimäärityksiin? Voidaanko yksiköitä valmistaa tiettyjen laitepiirustusten perusteella?

A4: Kyllä, räätälöinti on täysin tuettu. Vakiovääntömomenttimäärittelyjemme lisäksi tekninen tiimimme voi suunnitella ja suunnitella erikoistuneita, suuren vääntömomentin omaavia malleja, jotka on räätälöity tarkasti asiakkaan erityisiin laitevaatimuksiin – ottaen huomioon sellaiset tekijät kuin nimellisvääntömomentti, huippukuormituskyky ja suurin pyörimisnopeus. Lisäksi tarjoamme räätälöityjä koneistuspalveluita poikkeavien akselihalkaisijoiden ja ainutlaatuisten liitosrakenteiden mukaan.
