Pallomainen rullakytkin

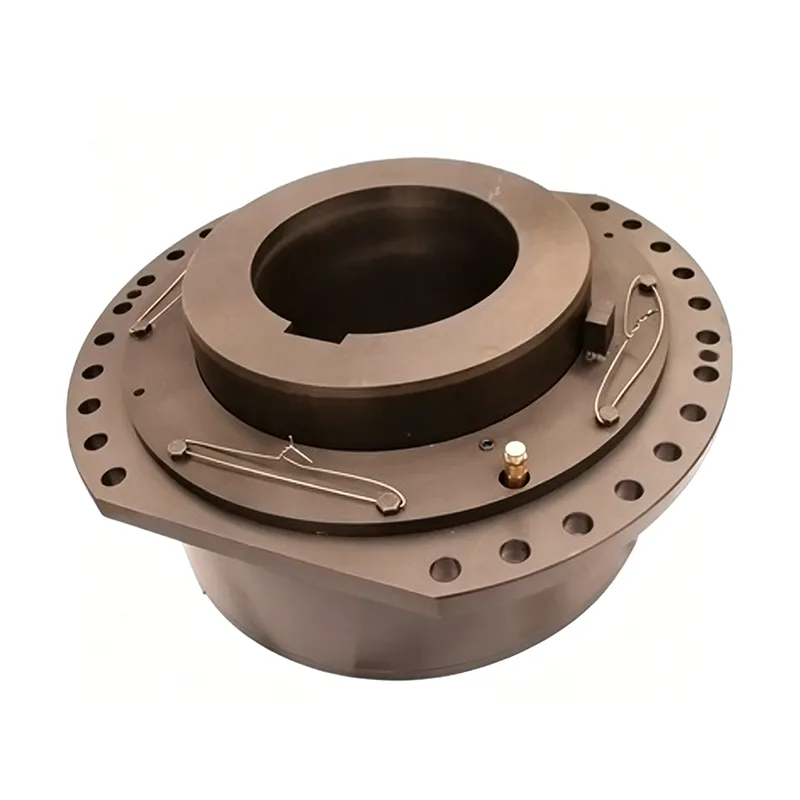

Spherical Roller Coupling on erikoistunut voimansiirtokomponentti, joka on kehitetty erityisesti käsittelemään kriittisiä kipupisteitä nosturin nostomekanismien rumpukäyttöjärjestelmissä. Se korjaa tehokkaasti lukuisia puutteita, jotka ovat ominaisia ​​perinteisille hammaspyörille, avohammasvaihteille ja nivelakselirakenteille. Vääntömomentin siirtämiseen tarkoitettujen pallomaisten rullien joustavaan yhdistämiseen perustuen tuotteella on luonnostaan ​​itsesuuntautuvia laakeriominaisuuksia, minkä ansiosta se mukautuu automaattisesti laitteen sisäisiin kulmavirheisiin. Sen rakenne on kompakti ja kevyt, joten se ei vie ylimääräistä tilaa vaunumekanismissa. Se sopii ihanteellisesti nostolaitteille tyypillisiin hitaisiin, raskaaseen kuormitukseen ja rumpukäyttöisiin käyttöolosuhteisiin; Lisäksi se tarjoaa laajan valikoiman parametrien kattavuutta ja varmistaa vakaan, luotettavan toiminnan.

Perinteisten nosturin kytkentärakenteiden etujen ja haittojen vertailu

Nosturin nostomekanismien alennusakselin ja rummun välisessä voimansiirrossa perinteiset mallit käyttävät tyypillisesti kiekkotyyppisiä hammaspyöriä, avoimia hammaspyöriä tai kiinteäakselisia ja kelluvia nivelakseliliitoksia. Jokaisella näistä rakennetyypeistä on selkeitä toiminnallisia haittoja, jotka rajoittavat laitteiden huoltoa ja rakenteellisen sijoittelun joustavuutta.

- Levytyyppiset monilevyiset hammaspyöräkytkimet (pienille ja keskikokoisille nostureille): Vaikka ne tarjoavat kompaktin kokonaisrakenteen ja korkean integroinnin, niiden monimutkainen geometria johtaa korkeisiin valmistuskustannuksiin ja merkittäviin prosessointivaikeuksiin. Lisäksi niiden huomattava omapaino estää pienten ja keskikokoisten nostureiden kevyen suunnittelun, ja myöhemmät purku- ja huoltotoimenpiteet ovat erittäin hankalia.

- Open Gear Drives (raskastonniisille laitteille): Käytetään ensisijaisesti nostureissa, joiden nostokapasiteetti ylittää 80 tonnia. Tämä kokoonpano mahdollistaa kaksivaiheisen nopeuden pienentämisen ja mahdollistaa suuremman keskietäisyyden moottorin ja rummun välillä. Vaikka vaihteistot ovat rakenteeltaan yksinkertaisia, ne johtavat huonoihin voiteluolosuhteisiin. näin ollen hammaspyörän hampaiden pinnat ovat erittäin alttiita kulumiselle ja nopealle violle, mikä johtaa suhteellisen korkeaan laitteiston vikaantumiseen.

- Kiinteäakseliset ja kelluvaakseliset nivelakselirakenteet (pitkäakseliset mallit): Nämä mallit mahdollistavat rummun aksiaalimitan pienentämisen, mikä mahdollistaa kompaktin asennustilan. Ne edellyttävät kuitenkin pitkäakselisten kokoonpanojen käyttöä, mikä lisää nostomekanismin kokonaispainoa. Lisäksi hammaspyörän kokoonpanoa ja suuntausta ei voida suorittaa itsenäisesti; purkaminen ja kokoaminen ovat hankalia, mikä johtaa alhaiseen huoltotehokkuuteen.

Tuotteen rakenne ja vääntömomentin siirtoperiaate

Spherical Roller Couplingissa on selkeästi määritelty rakennekoostumus ja tieteellisesti suunniteltu vääntömomentin siirtomenetelmä. Hyödyntämällä pallomaisten telojen joustavaa nivelöintiä, se saavuttaa sekä vääntömomentin että säteittäisten voimien samanaikaisen siirron, mikä lisää toiminnan joustavuutta.

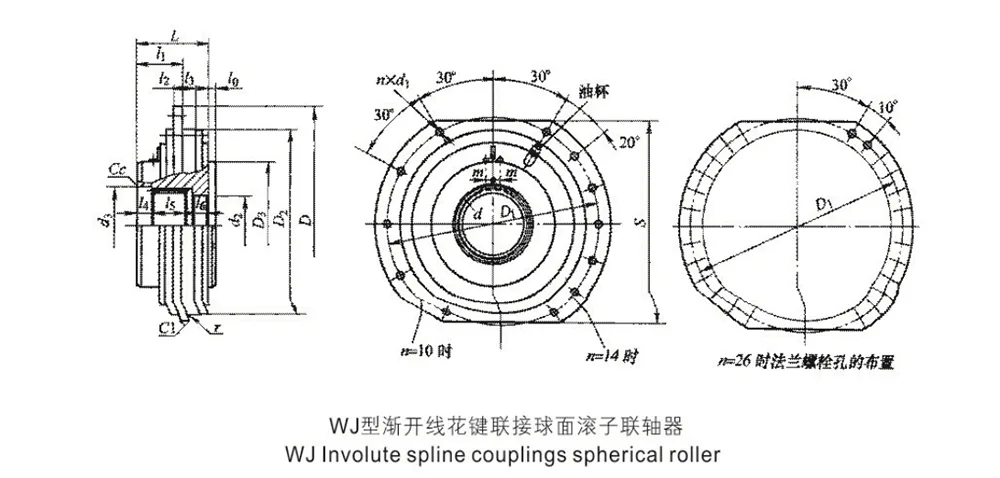

- Kattava rakenteellinen kokoonpano: Täydellinen kokoonpano koostuu pääasiassa ydinkomponenteista, kuten kytkinpuoliskot, ulkoholkki, pallomaiset rullat, sisäkansi ja ulkokansi. Komponenttien järjestely on virtaviivainen – vailla tarpeettomia, monimutkaisia ​​tarkkuusosia – mikä johtaa merkittävästi pienempään vikaan.

- Kehämäinen silmukkamomentin voimansiirto: Pallomaiset rullat on jaettu tasaisesti kytkimen kehälle, ja ne asettuvat kytkimen puoliskojen ja ulkoholkin välissä oleviin kohdistusreikiin. Telojen ja vastaavien reikien välisen tiiviin kosketuksen ja puristustoiminnan ansiosta kytkin saa aikaan sekä vääntömomentin että säteittäisen kuormituksen kaksisuuntaisen siirron.

- Standardoitu kokoonpanomenetelmä: Käytön aikana yksi kytkinpuolikas asennetaan ja kiinnitetään vaihteiston (supistimen) ulostuloakseliin, kun taas ulompi holkki on liitetty lujasti vaijerirumpuun lujalla pulteilla. Tämä kokoonpano varmistaa tasaisen kuorman jakautumisen lähetyksen aikana, mikä luo turvallisen liitännän, joka kestää hyvin löystymistä.

- Joustava vaihdevaihteiston ominaisuudet: Yleinen voimansiirtomekanismi muistuttaa läheisesti elastisen tappityyppisen vaihteiston mekanismia. Se luottaa vierintäelementtien tarjoamaan joustavaan voimansiirtoon, joka vähentää tehokkaasti kovan iskun ja hankaavan kulumisen ongelmia, jotka tyypillisesti liittyvät jäykkiin verkkoihin.

Ydintoiminnalliset ominaisuudet ja kompensointiominaisuudet

Pallomaisessa rullakytkimessä on luontainen itsekohdistuva toiminto, jonka avulla se mukautuu automaattisesti laitteen toiminnallisiin poikkeamiin. Se ratkaisee tehokkaasti nostokoneiston yleiset ongelmat, kuten asennusvirheen ja toiminnalliset muodonmuutosmuutokset, joten se sopii erinomaisesti pitkäaikaiseen ja raskaaseen käyttöön.

1. Itsesuuntautuvan kompensoinnin suorituskyky: Itsesuuntautuvan laakerin toiminnalliset ominaisuudet osoittavat kytkin kompensoi tarkasti vaihteiston ulostuloakselin ja rumpuakselin välisen kulmapoikkeaman, mikä mahdollistaa sekä alkuasennuksen virheet että dynaamiset muodonmuutokset käytön aikana.

2. Sopeutuvuus kaksisuuntaiseen suhteelliseen siirtymään: Kytkin mahdollistaa samanaikaisesti kahden akselin välisen suhteellisen siirtymän eri muodot, mikä kompensoi joustavasti laitteen käytön aikana syntyviä jännityksiä. Tämä estää vikoja, kuten akselin jumiutumisen (lukitusjännityksen), epänormaalin kulumisen ja voimansiirron pätkimisen.

3. Vakaa kantava voimansiirto: Kytkin hoitaa samanaikaisesti sekä käyttömomentin siirron että säteittäisten kuormien tukemisen. Sen kantava rakenne on suunniteltu optimaalisesti, mikä varmistaa luistamattoman ja ajautumattoman suorituskyvyn pitkittyessä, hitaassa ja raskaassa käytössä. Sen voimansiirtovakaus ylittää merkittävästi perinteisten avohammaspyörärakenteiden.

Rakenteelliset edut

Perinteisiin nostovoimansiirtorakenteisiin verrattuna pallomainen rullakytkin tarjoaa selkeitä etuja keveyden, tilan sijoittelun, asennuksen helppouden ja yleisen luotettavuuden suhteen. Näiden ominaisuuksien ansiosta se soveltuu erityisen hyvin nostovaunujen vaativiin tila- ja sijoitteluvaatimuksiin.

1. Kompakti ja kevyt rakenne: Laitteessa on pieni kokonaispinta-ala ja pieni omapaino, joten se eliminoi ylimääräisten pitkien akselien tai monimutkaisten vaihteistojen tarpeen. Tämä vähentää merkittävästi mekanismin kokonaispainoa ja optimoi nosturivaunun rakenteellisen sijoittelun.

2. Kätevä asennus ja huolto: Suunnittelussa on siisti rakenne ja yksinkertainen kokoonpanologiikka, joka ei vaadi monimutkaisia ​​käyttöönottotoimenpiteitä. Kokoamis- ja huoltotehtävät voidaan suorittaa itsenäisesti, mikä ratkaisee tehokkaasti perinteisiin rakenteisiin liittyvät yleiset kipukohdat – erityisesti purkamisen/kokoamisen vaikeudet ja kyvyttömyys tehdä yksittäisiä säätöjä.

3. Korkea toimintavarmuus: Poistamalla alttiiden vaihteiden luontaiset virheet – jotka ovat alttiita kulumiselle – suljettu rullan kiinnitysrakenne pysyy pääosin ympäristötekijöiden vaikutuksen alaisena. Se varmistaa tasaisen, hitaalla nopeudella minimaalisen melun, joten se sopii ihanteellisesti nostolaitteille tyypillisiin jatkuvaan käyttöön.

Käyttöolosuhteiden mukautuvuus ja parametrialue

Tuote tarjoaa laajan valikoiman parametreja ja poikkeuksellisen mukautuvan erilaisiin käyttöolosuhteisiin. Se on erityisesti suunniteltu vastaamaan nostokoneiden erityisiä voimansiirtovaatimuksia, ja sen suorituskykyvaatimukset noudattavat tiukasti teollisuuden raskaan käytön standardeja.

- Sovellettavat laitteistoskenaariot: Pallomaista rullakytkintä käytetään ensisijaisesti nosturin nostokoneistoissa, hidaskäyntisissä rumpukäyttöjärjestelmissä ja vastaavissa yleiskäyttöisissä voimansiirtolaitteissa. Se on erityisesti suunniteltu palvelemaan nostoteollisuuden vaativia vaatimuksia hitaissa nopeuksissa, raskaassa kuormassa ja jatkuvassa käytössä.

- Käyttölämpötila-alue: Pystyy vakaaseen ja normaaliin toimintaan ympäristön lämpötila-alueella -25 °C - +28 °C, joten se sopii tavallisiin sisäympäristöihin sekä ei-äärimmäisiin ulkonostotoimintoihin.

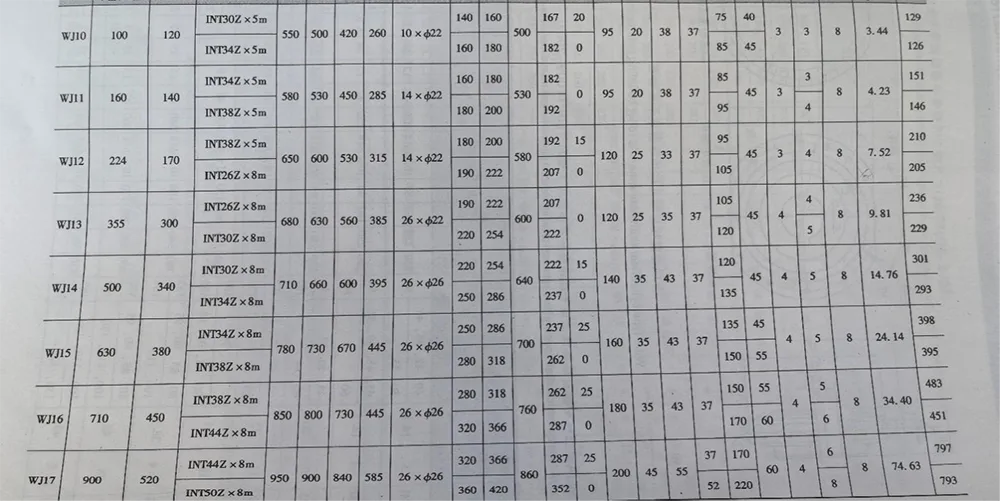

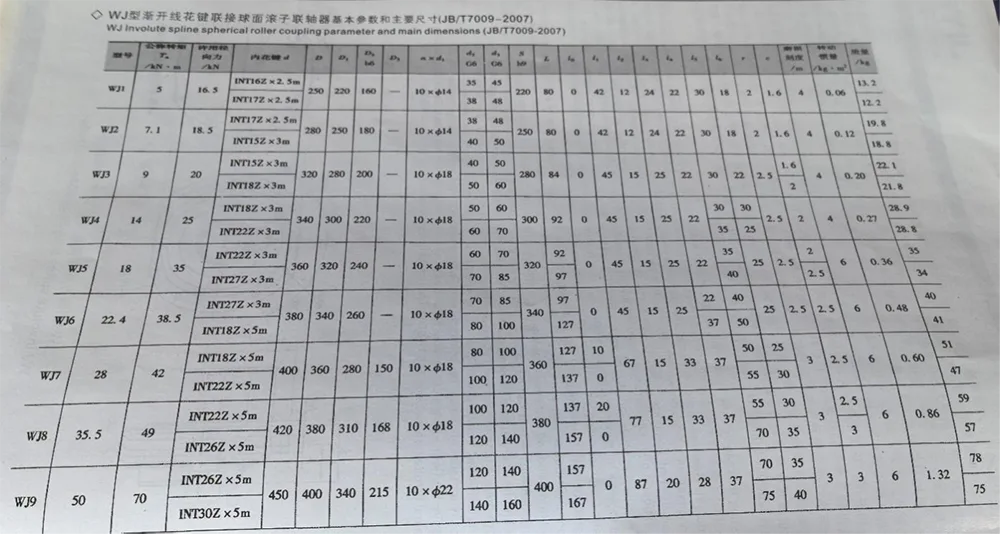

- Vääntömomenttikapasiteettialue: Nimellinen vääntömomentin siirtoalue ulottuu 5 000 N·m - 900 000 N·m, mikä kattaa tehokkaasti nostolaitteiden voimansiirtovaatimukset pienistä keskikokoisiin koneisiin asti.

- Radial Load Limit: Kestää säteittäisiä voimia 16 500 N - 450 000 N. Sen vankka säteittäinen kantavuus varmistaa, että se pystyy käsittelemään tehokkaasti rumpupohjaisiin nostojärjestelmiin tyypillisesti liittyviä raskaita radiaalivoimia.
