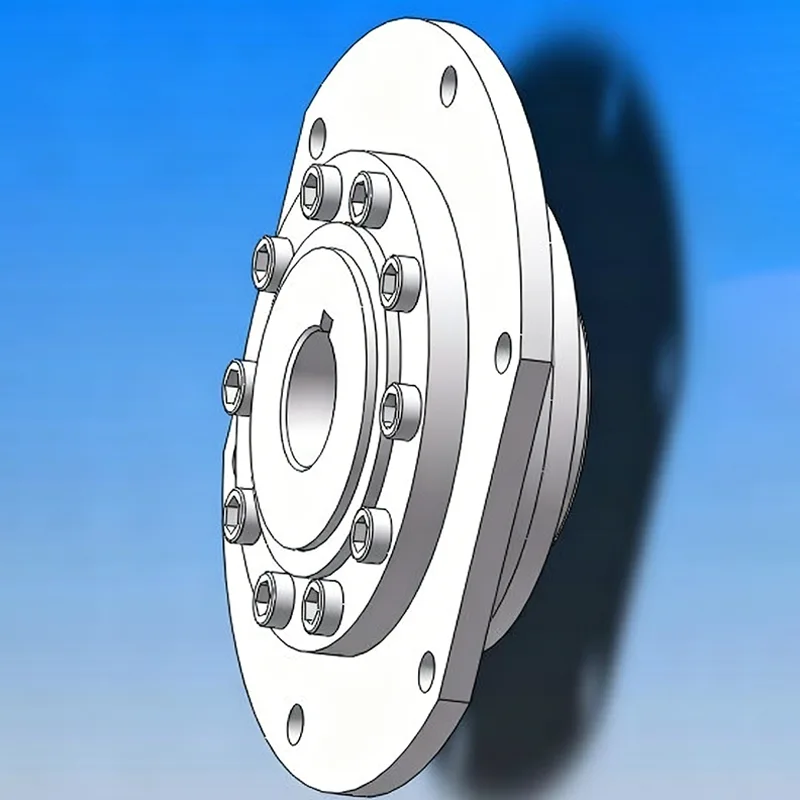

WJA-tyyppinen pallomainen rullakytkin

WJA-tyyppinen Spherical Roller Coupling on päivitetty voimansiirtoliitäntäkomponentti, joka on erityisesti suunniteltu raskaaseen ja raskaaseen työskentelyolosuhteisiin. Kypsään pallomaiseen rullavoimansiirtorakenteeseen ja erittäin monipuoliseen sylinterimäiseen akselin reikien liitäntämenetelmään luottaen se löytää tasapainon asennuksen helppouden ja toiminnan vakauden välillä.

Toisin kuin tavalliset voimansiirtokomponentit, sillä on moniulotteinen siirtymän kompensointi, suuri lujuus kantavuus ja vahva ympäristöön sopeutumiskyky. Integroidun takomisen ja tarkan käsittelyn ansiosta se parantaa rakenteellista suorituskykyä ja pystyy käsittelemään tehokkaasti monimutkaisia ​​ja ankaria työolosuhteita sekä korkeataajuisia toimintatiloja pitkään. Se on ensisijainen voimansiirron komponentti erilaisissa raskaan teollisuuden laitteissa.

Prosessin edut

1. Integroitu muovaus erittäin lujalla materiaalilla

Hyödyntämällä korkealaatuisia lujia metalliseosraaka-aineita, tuote muodostetaan täydellisellä taontaprosessilla. Kokonaisrakenteessa ei ole liitosrakoja, ja sen peruslujuus ja rakenteellinen sitkeys ylittävät huomattavasti tavallisten hitsattujen tuotteiden. Tämä varmistaa, että ongelmat, kuten raskaan kuorman muodonmuutos ja murtumat, vältetään alusta alkaen.

2. Tarkka CNC-työstö

Koko kone työstetään CNC-tarkkuustyöstyksellä. Keskeisten komponenttien mittavirheet ovat hallittavissa ja koaksiaalisuuspoikkeama on pieni, mikä varmistaa komponenttien kokoonpanon tarkkuuden ja estää liiallisen kokoonpanon välyksen aiheuttamasta juoksevaa tärinää, irtoavia vikoja.

3. Yleinen lämpökäsittelyä vahvistava hoito

WJA-tyyppinen Spherical Roller Coupling käy läpi yleisen lämpökäsittelyprosessin optimoinnin. Tämä parantaa samanaikaisesti tuotteen yleistä kovuutta ja rakenteellista sitkeyttä ja saavuttaa tasapainon jäykkyyden ja sitkeyden välillä. Se kestää raskaan kuormituksen iskuja ja välttää pitkäaikaisen vaihtuvan kuormituksen aiheuttamat väsymisvauriot.

4. Hienohionta telan kosketuspinnoille

Sydänvälitystelojen kosketuspinnat ovat hienoksi hiotut. Vastakkaiset kosketuspinnat ovat sileitä ja tasaisia, mikä varmistaa tasaisen ja esteettömän niveltymisen käytön aikana ilman juuttumista tai takertumista, mikä vähentää merkittävästi voimansiirtohäviötä.

5. Useita tiukkoja laadunvalvontaseulontoja

Laaduntarkastusstandardeja on useita tasoja, jotka valvovat tiukasti keskeisiä parametreja, kuten koon tarkkuutta, koaksiaalisuutta ja välystä. Tämä ohjaa laatua lähteestä ja varmistaa, että tuote voi toimia jatkuvasti ilman löystymistä, vikaa tai epävakaa suorituskykyä pitkän ajan kuluessa.

Käyttöolosuhteiden mukautumiskyky

- Laaja lämpötila-alueen säänkestävyys: WJA-tyyppinen Spherical Roller Coupling sietää erinomaisesti korkeita ja matalia lämpötiloja, ja se pystyy mukautumaan äärimmäisiin sääolosuhteisiin, kuten ulkona altistumiseen auringonvalolle, äärimmäiseen kylmään ja kosteuteen, joihin säännölliset lämpötilan muutokset eivät vaikuta, ja ylläpitää vakaan toiminnan kaikkina vuodenaikoina.

- Korroosionkestävyys monimutkaisissa ympäristöissä: Vahvistetulla tiivisterakenteella se voi tehokkaasti estää pölyn, öljyn ja kosteuden eroosion ulkopuolelta tarjoten kattavan suojan sisäiselle rullan voimansiirtorakenteelle, joka sopii pölyisille, rasvaisille ja kosteille ankarille tuotantopajoille.

- Sopeutuvuus korkean intensiteetin toimintatiloihin: Se sopeutuu täydellisesti voimakkaisiin käyttötiloihin, kuten 24 tunnin jatkuvaan toimintaan, usein käynnistyviin ja pysähdyksiin ja laitteiden edestakaisin liikkeisiin, jatkuvalla ja vakaalla teholla ilman tehon vaimenemista tai lähetyshäiriöitä.

- Universaali raskas sovellus: Soveltuu erilaisiin raskaan teollisuuden laitteisiin, kuten nostureihin, metallurgisiin koneisiin ja kaivoskoneisiin, se kestää vakaasti erilaisia ​​ankaria raskaita olosuhteita ja on luotettava tukikomponentti raskaille voimansiirtojärjestelmille.

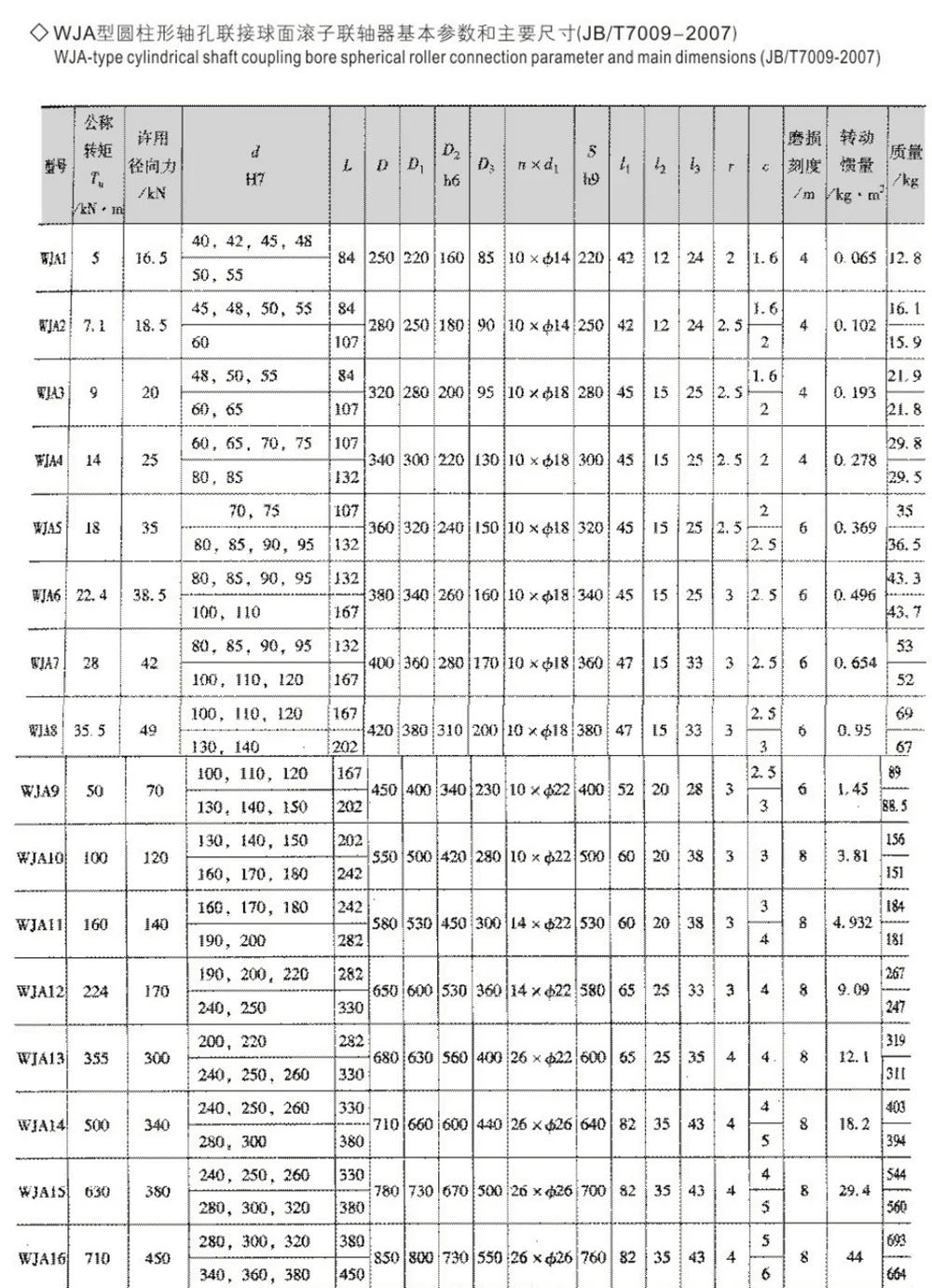

Huomautus: 1. Hitausmomentti ja massa lasketaan suunnilleen akselin reiän minimihalkaisijan mukaan.

2. Käytä akselin reiän halkaisijaa ja Si L -astetta luettelon tai muun kiilauratyypin ulkopuolella, neuvotellen valmistajan kanssa.

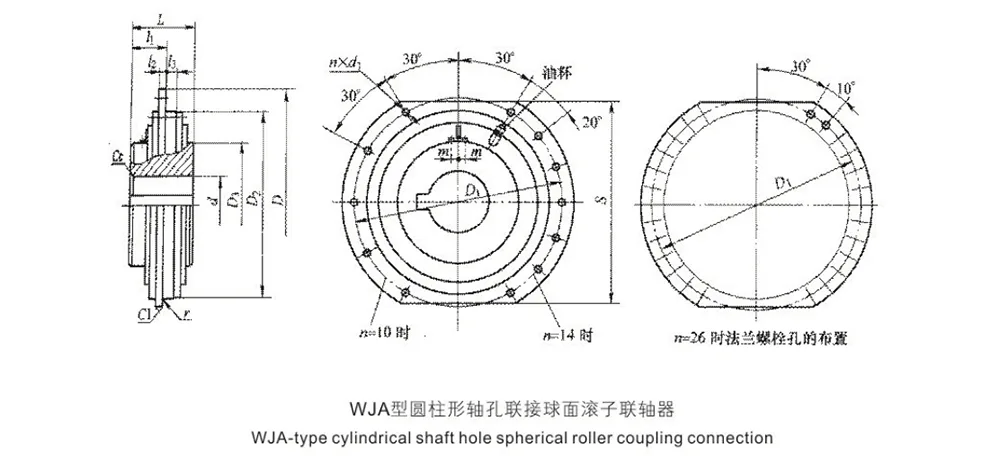

WJA-tyyppisen kytkimen akselin reiän, liitosmuodon ja mittojen on oltava GB/T 3852-1997 määritellyn J1-tyypin akselin reiän ja tyypin A tai tyypin B kiilaura, ja akselin reiän pinnan karheus Ra ei saa ylittää 3,2 μm.

Poista jäysteet kytkimestä ennen asennusta. Levitä voitelurasvaa telan onteloihin asennuksen aikana.

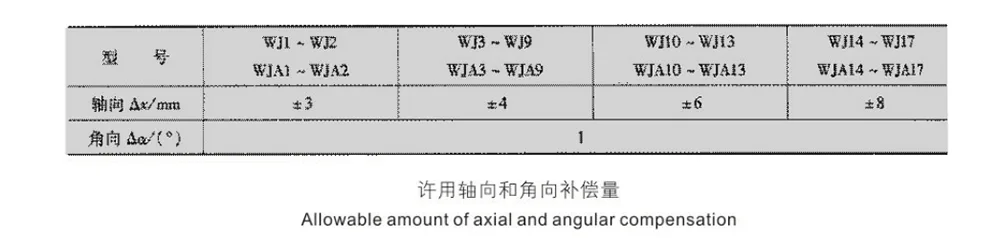

Asennuksen jälkeen jokaisen puolikytkimen on voitava pyöriä vapaasti ja liikkua aksiaalisesti taulukossa 4-107 määritellyn Δx-arvon verran.

FAQ

Q1: Mitkä ovat WJA-tyyppisen pallomaisen rullakytkimen tärkeimmät edut?

A1: WJA-tyyppinen pallomainen rullakytkin käyttää liittämiseen lieriömäisiä akselin reikiä, mikä tarjoaa erittäin monipuolisen ja yksinkertaisen kokoonpanon kohdistuksen. Se säilyttää myös pallomaisen rullakytkimen moniulotteisen siirtymän kompensointikyvyn, mikä tasapainottaa asennuksen helppouden ja voimansiirron vakautta. Se on erityisesti suunniteltu sopeutumaan erilaisten raskaiden laitteiden vaihdelaatikoihin, rumpuihin ja moottorin voimansiirtomekanismeihin.

Q2: Voidaanko sitä käyttää pitkään pölyisissä, öljyisissä ja kosteissa ulkoympäristöissä?

A2: Tuote on varustettu vahvistetulla tiivisterakenteella, joka voi tehokkaasti estää pölyn, öljyn ja vesihöyryn pääsyn sisäiseen rakenteeseen. Samalla se kestää erinomaisesti lämpötilan muutoksia sekä korkeissa että matalissa lämpötiloissa, ja se voidaan mukauttaa monimutkaisiin ja ankariin työolosuhteisiin, kuten ulkotiloihin, pölyisiin ja öljyisiin työpajoihin jne. pitkäaikaiseen käyttöön.

Kysymys 3: Voiko tämä tuote sopia raskaasti kuormitettaviin laitteisiin, jotka käynnistyvät ja pysähtyvät usein ja toimivat jatkuvasti 24 tunnin ajan?

A3: Tuotteelle on tehty yleinen lämpökäsittely sen lujuuden lisäämiseksi ja sillä on erinomainen väsymiskestävyys. Se kestää toistuvien käynnistysten ja pysäytysten vaikutuksen sekä pitkän jatkuvan täyden kuormituksen jatkuvan käytön. Teho on vakaa, vikataajuus on alhainen ja se sopii korkean intensiteetin teollisiin käyttötiloihin.

- Q4: Miten WJA-tyyppisen tuotteen prosessointiteknologian etu hyödyttää laitteen toimintaa?

A4: Integroitu taonta + CNC-tarkkuuskäsittely varmistaa koneen kokonaistarkkuuden, pienellä koaksiaalisuusvirheellä eikä tärinää käytön aikana; telan kosketuspinnan hienohiontakäsittely tekee niveltymisestä tasaisemman, vaihteistohäviön pienemmän ja sen löystyminen tai epäonnistuminen on vähemmän todennäköistä pitkän käyttöjakson aikana, mikä vähentää merkittävästi ylläpitokustannuksia.
