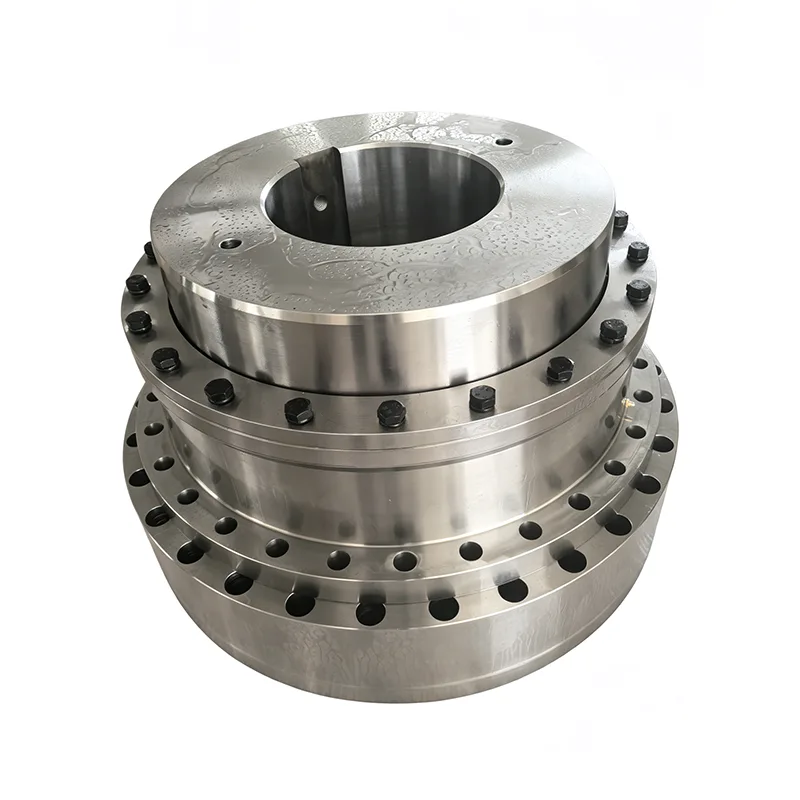

GICL-tyyppinen rumpuvaihdekytkin

GICL Type Drum Gear Coupling toimii teollisuuden voimansiirtojärjestelmien kantavana raskaan käytön liitoskomponenttina. Hyödyntämällä ainutlaatuista nivelrakennetta, joka yhdistää kuperat (kruunatut) ulkohampaat suoriin sisähampaisiin, se voittaa tavallisten suorahampaisten hammaspyöräkytkimien rajoitukset – jotka kärsivät rajallisista kohdistusvirheen kompensointiominaisuuksista – hyödyntämällä hammaspyörän hampaiden kaarevaa profiilia, jotta saavutetaan monisuuntainen kompensointi asennusvirheille.

Tällä tuotteella on poikkeuksellisen suuri vääntömomenttikapasiteetti ja minimaalinen tehohäviö. Se pystyy tukemaan raskaiden koneiden, kuten kuulamyllyjen ja murskaimien, jatkuvaa, täyskuormitettua toimintaa pitkiä aikoja, ja se sopii myös erinomaisesti erittäin tarkkoihin voimansiirtokokoonpanoihin ja laitteisiin, jotka toimivat ankarissa ulkoilma-ympäristöissä.

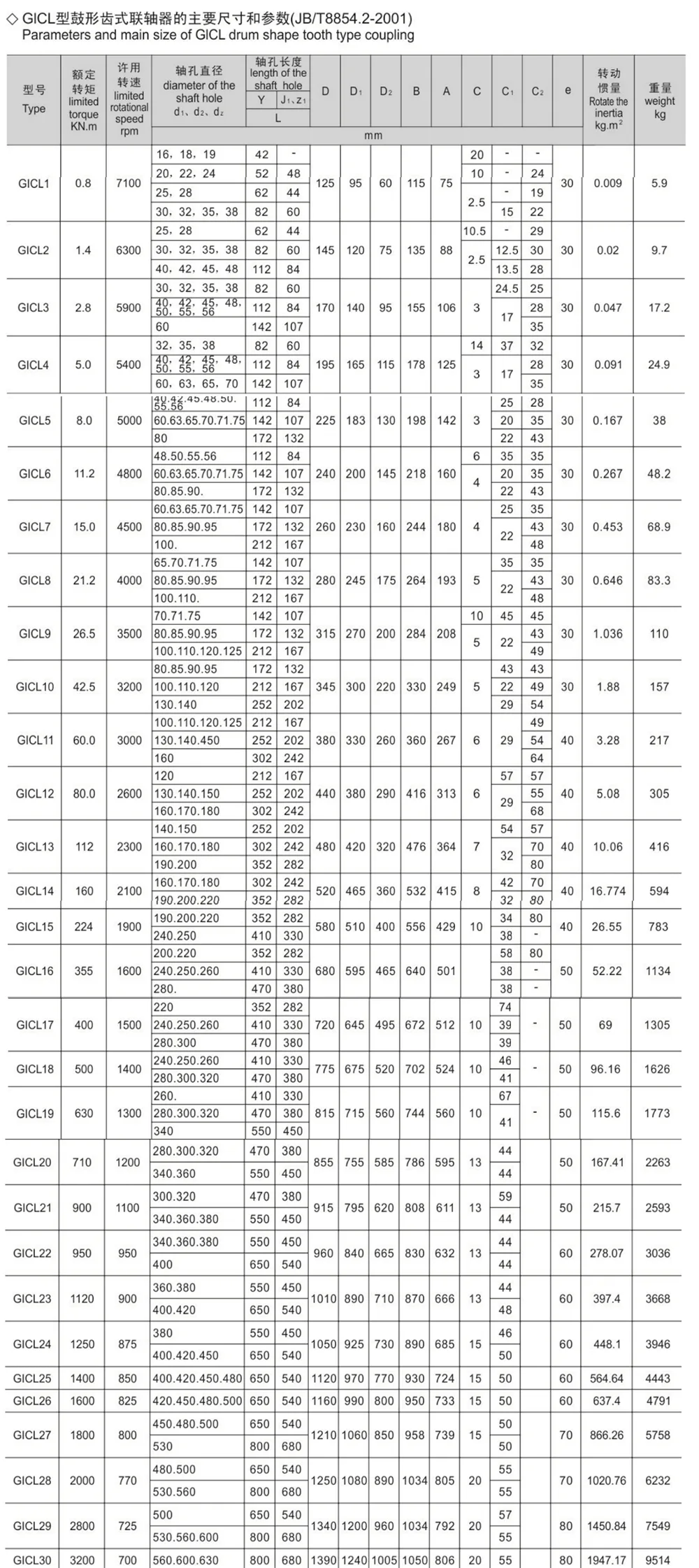

1. Laatu ja hitausmomentti ovat likiarvoja, jotka on laskettu akselin pituuden pienimmällä halkaisijalla ja suurimmalla pituudella.

2. Tiivisterengas on otettu kumilla huovutetun pyöreän pinnan mukaan.

3. J1-akselin reiän päässä ei voinut käyttää lohkorengasta tarpeen mukaan.

4. Salli suunnan kompensointi1° 30'

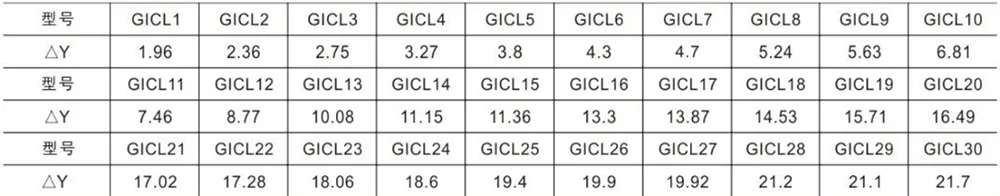

5. Salli säteittäinen kompensointi, Y ovat seuraavan luettelon mukaan

Mitkä ovat sen suorituskykyedut?

1. Erittäin suuri kuormituskapasiteetti ja energiatehokas voimansiirto

GICL Type Drum Gear Coupling tarjoaa erinomaisen nimellisvääntökapasiteetin ja erittäin pienen tehonsiirtohäviön, mikä johtaa korkeaan siirtotehokkuuteen. Se helpottaa energiansäästöä ja kustannusten alentamista jopa pitkäaikaisen täyskuormituksen aikana, ja se täyttää tehokkaasti suuritehoisten raskaiden koneiden jatkuvat tehovaatimukset.

2. Moniulotteisen virheen kompensointi kruunattujen hampaiden kautta

Ainutlaatuisen kruunuhammaspyörärakenteensa ansiosta, joka hyödyntää kaarevien hammasprofiilien luontaista välystä, kytkin voi samanaikaisesti kompensoida aksiaalisia, radiaalisia ja kulmavirheitä. Tämä ratkaisee tehokkaasti alan laajuisen haasteen, joka liittyy tarkan koaksiaalisen kohdistuksen saavuttamiseen laitteiden kokoonpanon aikana.

3. Sujuva toiminta, melunvaimennus ja pitkäkestoinen suojaus

Kytkentä tarjoaa luontaiset iskunvaimennuksen ja tärinää vaimentavat vaikutukset käytön aikana, mikä johtaa alhaiseen kokonaismelutasoon. Se varmistaa tasaisen voimansiirron sekä suurilla että hitailla nopeuksilla, mikä vähentää tehokkaasti koneen tärinää ja komponenttien kulumista ja pidentää siten koko voimansiirtojärjestelmän käyttöikää.

Universaali sovellus kaikissa skenaarioissa

1. Vakiokomponentti raskaille koneille

GICL Type Drum Gear Coupling on yhteensopiva useiden yleisten raskaiden koneiden kanssa, mukaan lukien kuulamyllyt, murskaimet, nostimet, kuljettimet, valssaamot, vinssit, kemikaalipumput ja suuret kompressorit. Se toimii usein määritellynä liitäntäkomponenttina raskaan teollisuuden koneiden alkuperäisvalmistajien (OEM) käyttöön.

2. Vakaa toiminta erilaisissa ympäristöissä

Käytetäänpä sitä ankarissa ulkoympäristöissä, jotka ovat alttiina tuulelle ja sateelle, korkean kuormituksen konepajoissa, jotka vaativat jatkuvaa, ympärivuorokautista tuotantoa, tai tarkkuuslähetysasemilla, joissa korkea kohdistustarkkuus on ensiarvoisen tärkeää, tämä kytkin säilyttää vakaan ja luotettavan suorituskyvyn.

3. Kustannustehokkaat vakiokomponentit

Nämä komponentit soveltuvat hyvin erilaisiin ympäristöihin, ja niille on ominaista alhainen kenttävika, joten ne tarjoavat hallittavat kokonaishankinta- ja ylläpitokustannukset. Ne erottuvat erittäin kustannustehokkaina vakiokomponentteina erilaisiin raskaisiin voimansiirtojärjestelmiin, joita löytyy teollisuus- ja kaivossovelluksista.

Suora toimitustakuu lähdetehtaalta

Hyödyntämällä omia sisäisiä prosessointilinjojamme saavutamme täysin itsenäisen tuotannon koko työnkulussa – laadunvalvonnasta, räätälöinnista ja hinnoittelusta myynnin jälkeiseen tukeen – ja eliminoimme siten välittäjien asettamat lisähinnat.

1. Tiukka, standardoitu laadunvalvonta

Kaikki tuotteet valmistetaan ja toimitetaan tiukasti nykyisten alan standardien mukaisesti. Jokainen valmis yksikkö käy läpi tiukan kolmivaiheisen tarkastusprosessin – tarkkuusmittatarkistuksen, todellisen nimellismomentin testauksen ja kattavan visuaalisen tarkastuksen – tinkimättömän tehtaan laadun takaamiseksi.

2. Joustavat ei-standardi mukautuspalvelut

Tarjoamme joustavia räätälöintipalveluita asiakkaan erityisvaatimusten mukaisesti, mukaan lukien epätyypilliset ulkomitat ja erikoisreiän halkaisijat. Lisäksi voimme suunnitella räätälöityjä malleja, jotka on erityisesti suunniteltu kestämään haastavia käyttöolosuhteita, kuten syövyttäviä ympäristöjä tai äärimmäisiä lämpötiloja.

3. Suoraan tehtaalta -hinnoittelu ja myynnin jälkeinen tuki

Poistamalla kerrokset välittäjälisäyksiä tarjoamme kilpailukykyisen hinnoittelun – ja joukkotilauksille on saatavilla entistä edullisemmat hinnat. Tarjoamme kattavaa teknistä tukea ja huoltopalvelua ja toimitamme jatkuvasti kustannustehokkaita voimansiirtoratkaisuja monenlaisille teollisuus- ja kaivosyrityksille.

FAQ

Kysymys 1: Mikä on keskeinen ero GICL-tyypin rumpuvaihdekytkimen ja tavallisen suorahampaisen hammaspyöräkytkimen välillä?

A1: Vakiomuotoisissa suorahammasliittimissä on lineaarinen hammasprofiili, joka mahdollistaa vain vähäisen kohdistusvirheen ja asettaa tiukat vaatimukset asennuksen kohdistukselle. Sitä vastoin GICL käyttää "rummun muotoista" (kruunattua) ulkoista hammasprofiilia; tämä rakenne varmistaa tasaisemman kuormituksen jakautumisen hampaiden pinnoille ja tarjoaa huomattavasti laajemman kompensointialueen aksiaalisille, säteittäisille ja kulmavirheille. Näin ollen GICL toimii luotettavasti myös silloin, kun laitteiston asennuksessa on suurempia kohdistuspoikkeamia, mikä tekee siitä sopivan laajempaan käyttöolosuhteisiin.

Q2: Voidaanko tätä tuotetta käyttää pitkiä aikoja ulkoympäristöissä, joille on ominaista kova pöly ja sade?

A2: Tässä tuotteessa on täysmetallinen hammaspyörärakenne, eikä se sisällä joustavia osia, kuten kumia tai nailonia, jotka ovat alttiita ikääntymiselle. Se toimii vakaasti kosteissa, pölyisissä ulkoympäristöissä; säännöllinen määräaikainen voitelu rasvalla on ainoa vaadittava huolto. Tämä tekee siitä ihanteellisen valinnan ympärivuotiseen käyttöön kaivostoiminnassa ja ulkona tapahtuvassa murskauslaitoksessa.

Kysymys 3: Onko GICL-kytkin sopiva valinta laitteelle, joka vaihtaa usein suuren ja alhaisen käyttönopeuden välillä?

A3: GICL Type Drum Gear Coupling varmistaa tasaisen voimansiirron sekä suurissa että hitaissa käyttöolosuhteissa tarjoten erinomaiset tärinänvaimennus- ja melunvaimennusominaisuudet. Toistuvista nopeudenvaihteluista aiheutuvat tärinäiskut puskuroidaan ja vaimentuvat tehokkaasti hammaspyörän hampaiden niveltymisen kautta, mikä minimoi akselijärjestelmän ja supistimen kulumisen.

Q4: Entä jos vaaditut akselin reiän mitat eivät vastaa standarditietoja? Voiko tehdas suorittaa räätälöityjä porauksia?

A4: Tuemme mukautettuja koneistuspalveluita. Suorana valmistajana pystymme koneistamaan ei-standardin mukaisia ​​akselin reikiä vastaamaan asiakkaidemme laitteiden todellisia akselin halkaisijoita. Lisäksi sovelluksissa, joihin liittyy syövyttäviä ympäristöjä tai korkeita lämpötiloja, voimme käyttää erikoistuneita pintakäsittelyjä, jotka täyttävät epästandardien koneiden erityiset kokoonpanovaatimukset.
