ZL-tyyppinen elastinen tappivaihdekytkin

ZL-tyypin elastinen tappikytkin on luokiteltu raskaaseen liitäntäkomponenttiin, jossa käytetään ei-metallisia elastisia elementtejä. Se on markkinoilla harvinainen hybridikytkin, joka yhdistää ainutlaatuisella tavalla vaihteistokytkimien voimansiirto-ominaisuudet elastisten tappien iskunvaimennusominaisuuksiin. Toisin kuin tavanomaiset elastiset tappikytkimet – jotka usein kärsivät matalan kantavuuden rajoituksesta – tämä tuote hyödyntää hammaspyöräkytkimien suurikuormitusrakenteellisia ominaisuuksia. Käyttämällä elastisia MC-nylon-tappeja siirtoväliaineena se lisää merkittävästi vääntömomentin kantavuutta ja samalla pienentää asennuksen kokonaisjalanjälkeä.

Suunnitteluominaisuudet

ZL Type Elastic Pin Gear Couplingin kokonaisrakenne on kohdennettu optimoitu, jossa yhdistyvät sekä hammaspyörärakenteiden että elastisten tappirakenteiden suunnitteluedut. Kaikki koneistusmitat ja kokoonpanostandardit noudattavat tiukasti kansallisia standardeja, mikä tekee kytkimestä yhteensopivan suurimman osan raskaiden voimansiirtolaitteiden kanssa.

- Ainutlaatuinen puoliympyrän muotoinen urakiinnitysrakenne: Kahden kytkentälaipan ulkoreunat ja ulkoholkin sisäreuna on koneistettu vastaavilla puolipyöreillä urilla, jotka on suunniteltu kiinnittämään ja kiinnittämään nailoniset voimansiirtotapit. Teho välittyy käyttöpään laipasta ulkoholkkiin ja sen jälkeen - tappien kautta - käytetyn pään laippaan; tämä siirtologiikka varmistaa vakauden ja tasaisen voiman jakautumisen.

- Määritelty lämpötilan käyttöalue: Soveltuu tavallisiin teollisuustyöpajaympäristöihin, kytkin toimii sallitulla lämpötila-alueella -20 °C - +70 °C, mikä täyttää useimpien sisä- ja puoliulkotiloissa käytettävien raskaiden laitteiden käyttövaatimukset.

- Yhdistetyt kansalliset standarditiedot: Tuotteen akselin reiän kokoonpanot, kiilauran mitat ja merkintätavat noudattavat tiukasti kansallista standardia GB/T 3852-1997: Kytkimet – porauksen mitat, liitäntämuodot ja koot. Tämä varmistaa korkean vaihdettavuuden, mikä mahdollistaa vanhempien vakiokomponenttien vaihtamisen suoraan ilman toissijaisia ​​porausmuutoksia.

- Käyttö- ja kokoamisrajoitukset: Nylonmateriaalin rakenteellisten ominaisuuksien vuoksi tämä tuote tuottaa lievää melua käytön aikana. Siksi se ei sovellu tarkkuuslaitteisiin, joissa on tiukat melutasovaatimukset. Lisävarusteena saatava lukitussarja helpottaa vahvistettua asennusta, mikä tekee kytkimestä sopivan raskaan kuormituksen sovelluksiin, joihin liittyy voimakasta tärinää.

Rakenne ja toimintaperiaatteet

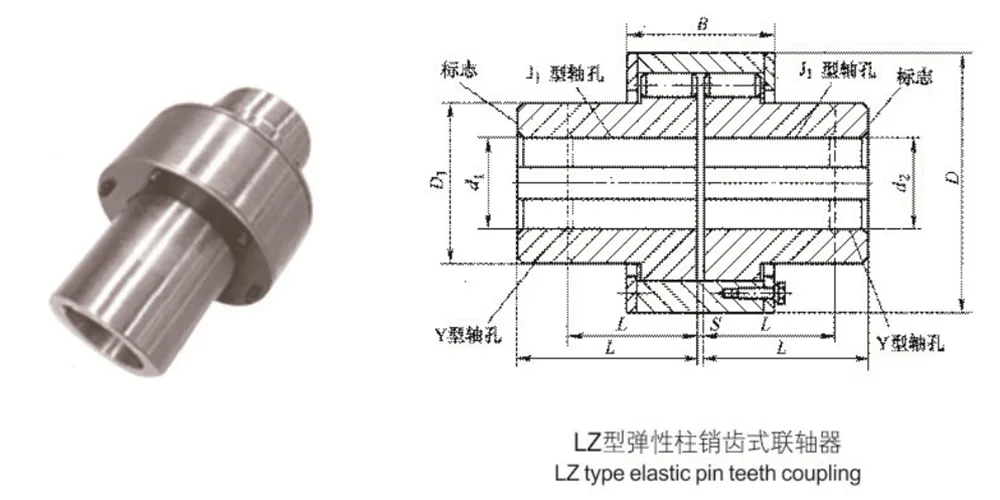

- Ydinkomponentit: Täydellinen kytkinkokoonpano koostuu pääasiassa kolmesta osasta: kahdesta kytkinpuolikkaasta, ulkoholkista ja useista MC-nylon-käyttötapeista. Se ei sisällä turhaa tarkkuutta tai herkkiä komponentteja, mikä johtaa vankkaan ja kestävään rakenteeseen.

- Lukittava kokoonpanomenetelmä: Kahden kytkinpuoliskon ulkoreunoissa on tarkasti leikatut urat, jotka sopivat ulkoholkin sisäpinnan kanssa muodostaen suljettuja kohdistusreikiä. Nailontapit työnnetään näihin reikiin yhdistämään ja kiinnittämään käyttö- ja vetoakselit mekaanisesti.

- Voimansiirtomekanismi: Käytön aikana vääntömomentti välittyy nailontappien kautta, jotka kantavat syntyviä leikkaus- ja puristusvoimia. Samanaikaisesti, hyödyntäen nailonmateriaalin luontaista joustavuutta, kytkin kompensoi automaattisesti aksiaali-, säteittäis- ja kulmavirheitä. Tämä prosessi tarjoaa myös samanaikaisen iskunvaimennuksen ja vaimennuksen, mikä vähentää tehokkaasti vaihtuvien kuormien vaikutusta.

Tärkeimmät edut

ZL-tyypin elastinen tappikytkin löytää optimaalisen tasapainon kolmen keskeisen tekijän välillä: kantavuus, asennustila ja ylläpitokustannukset. Verrattuna perinteisiin hammaspyöräkytkimiin ja tavallisiin elastisiin tappikytkimiin, se tarjoaa erinomaisen yleismukavuuden ja soveltuu erityisen hyvin hitaisiin, raskaaseen kuormitukseen.

- Kaksi rakenteellista etua: Se yhdistää vaihteistokytkimien kaksinkertaiset edut - korkea vääntömomentin voimansiirto - elastisten tappikytkimien edut - iskunvaimennus ja vaimennus. Tuloksena oleva kompakti rakenne vie vain vähän tilaa, kun taas sen kantavuus tilavuusyksikköä kohti ylittää merkittävästi samankokoisten standardikimmoisten kytkimien kantokyvyn.

- Moniulotteinen kompensointi ja vaimennus: Käyttämällä korkealaatuisia MC-nailonnappeja voimansiirtovälineenä, kytkentä hyötyy materiaalin luontaisista itsevaimennusominaisuuksista. Se kompensoi automaattisesti erilaisia ​​kohdistusvirheitä varmistaen sujuvan toiminnan ja vähentäen tehokkaasti käynnistys-/pysäytystransienttien ja korkeataajuisten tärinöiden vaikutusta.

- Alhaiset, vaivattomat huoltokustannukset: Kevyt, yksinkertaistettu rakenne vähentää asennuksen ja käyttöönoton monimutkaisuutta. Lisäksi nailontapeilla on itsevoitelevia ominaisuuksia, mikä eliminoi rutiinivoitelun tarpeen. Vanhentuneita tappeja vaihdettaessa pääkoneistoa ei tarvitse siirtää; tapit voidaan irrottaa ja vaihtaa suoraan, mikä vähentää merkittävästi ylläpitokustannuksia.

- Monipuolinen mukauttaminen raskaaseen käyttöön: Koko tuotevalikoimamme on massatuotannossa tiukasti kansallisten standardien mukaisesti, ja siinä on kattava valikoima eritelmiä ja hyvä vaihdettavuus. Kulutusta ja väsymistä kestävästä nylonmateriaalista valmistetut liittimet takaavat pitkän käyttöiän. Ne on erityisesti suunniteltu sopimaan erilaisiin hidasnopeisiin, raskaisiin voimansiirtojärjestelmiin eri aloilla, kuten kaivosteollisuudessa, metallurgiassa, kemikaaleissa, vesipumpuissa, puhaltimissa ja kuljetuskoneissa.

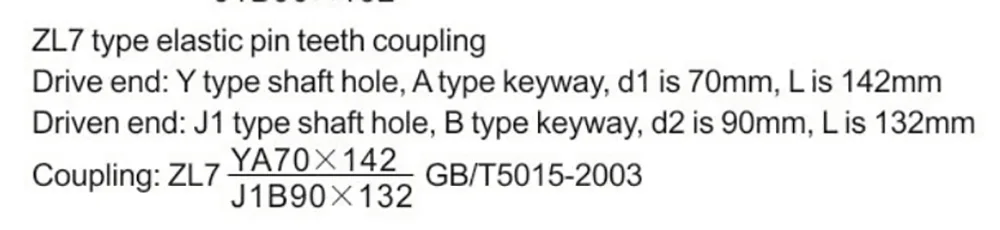

Merkkien näyte

Valmistuksen edut

ZL Type Elastic Pin Gear Couplings -kytkimien ensisijaisena lähdevalmistajana ylläpidämme tiukkaa laadunvalvontaa koko tuotantoprosessissa – raaka-aineiden hankinnasta lopulliseen tehdasjulkaisuun. Tarjoamme sekä standardoituja yksiköitä että epätyypillisiä räätälöintipalveluita kotimaisille ja kansainvälisille ostajille.

Vakioerittelyjen lisäksi tarjoamme räätälöityjä palveluita, mukaan lukien ei-standardi poraustyöstö, pituusmuutokset ja erikoispintakäsittelyt. Asiakkaan erityisten toimintaparametrien ja työolosuhteiden perusteella voimme optimoida tuotteen rakenteen sopimaan tarkasti erilaisiin ei-standardeihin, raskaaseen käyttöön.

Suoraan tehtaalta -myynnin mallissa toimiessamme poistamme välilliset lisähinnat ja tarjoamme näin kilpailukykyisemmän hinnoittelun samanlaatuisille tuotteille. Lisäksi tarjoamme kattavan teknisen dokumentaation – mukaan lukien yksityiskohtaiset piirustukset ja asennusoppaat – sekä henkilökohtaisen teknisen etätuen.
